- PSpice for TI(OrCAD 기반)
아날로그 회로의 기능 평가를 돕는 설계 및 시뮬레이션 환경(TI 소자들로 시뮬레이션 가능)
1. PSpice for TI 설치
- PSpice for TI 설치에 앞서 OrCAD가 설치 되어 있어야 한다.
- Download를 할 때 유효한 이메일 주소를 입력해야 하는데, 그 이메일 주소로 다운로드 주소와 설치에 필요한 인증 코드가 날아온다.
https://www.ti.com/tool/PSPICE-FOR-TI
PSPICE-FOR-TI Simulation tool | TI.com
open-in-new View all versions
www.ti.com




2. PSpice for TI 실행

3. File - New - Project 생성
OrCAD poject 파일이 열리지만, PSpice Component로만 simulation이 돌아가므로 회로도를 새로 그려야 한다.
4. File - New - Design 작성
아래와 같은 TR로 구성된 회로의 출력 전압을 확인 해본다.

위 회로에 있는 부품은 모두 PSpice component에서 지정해야 simulation을 돌릴 수 있다.

전원 소스 지정
- 빨간색 원 : vpulse
Place - PSpice Component - Source - Voltage Sources - Pulse
- 녹색 원 : vdc
Place - PSpice Component - Source - Voltage Sources - DC
- 파란색 원 : GND(0이 있는 것을 지정해야 한다)
Place - PSpice Component - PSpice Ground

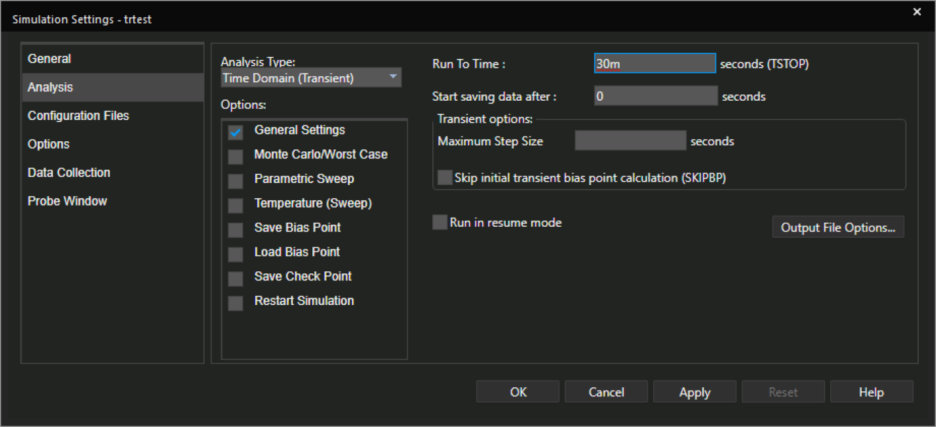

5. Simulation을 위한 Profile 작성


6. Simulation 관찰을 위한 Makers 부착

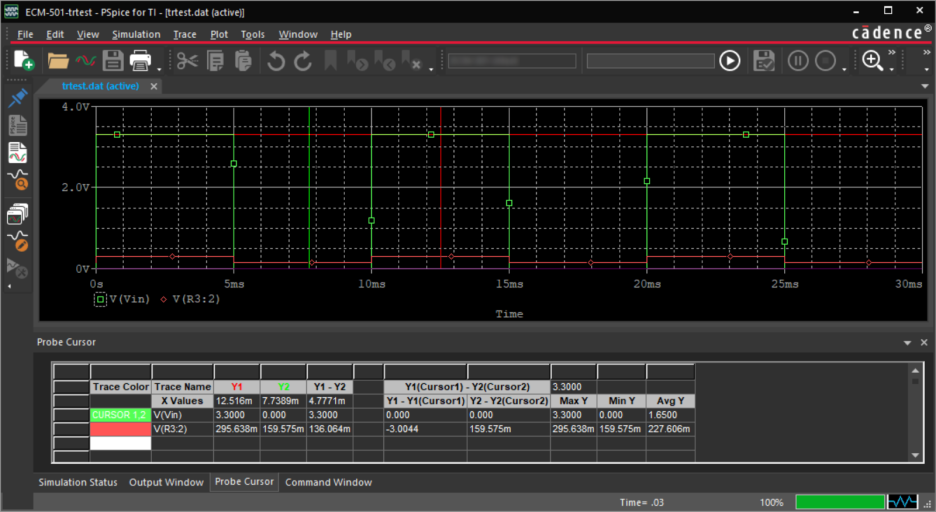

7. PSpice - Run

- 마우스 오른쪽 - cursor on
마우스 왼쪽, 오른쪽 버튼으로 cursor 지정하여 아래와 같이 cursor로 데이터 확인 가능
