Target
Board |
STM32MP157F-EV1(ST)
|
|
Host
|
PC - Ubuntu 22.04
|
|
목표
|
STM32MP1 개발 환경 구축 - hello-world application
|
아래 링크를 참조하여 진행 한다.
1. 준비
1-1. cross-compilation via SDK
- SDK 환경 설정 스크립트 실행
PC $ source /home/본인PC이름/STM/Developer-package/SDK/environment-setup-cortexa7t2hf-neon-vfpv4-ostl-linux-gnueabi1-2. Prepare kernel source code

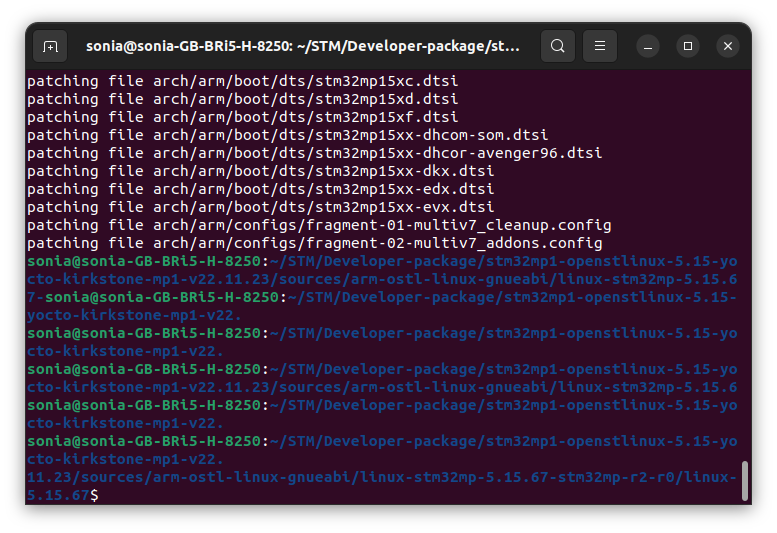

- ST 패치
PC $ for p in `ls -1 ../*.patch`; do patch -p1 < $p; done

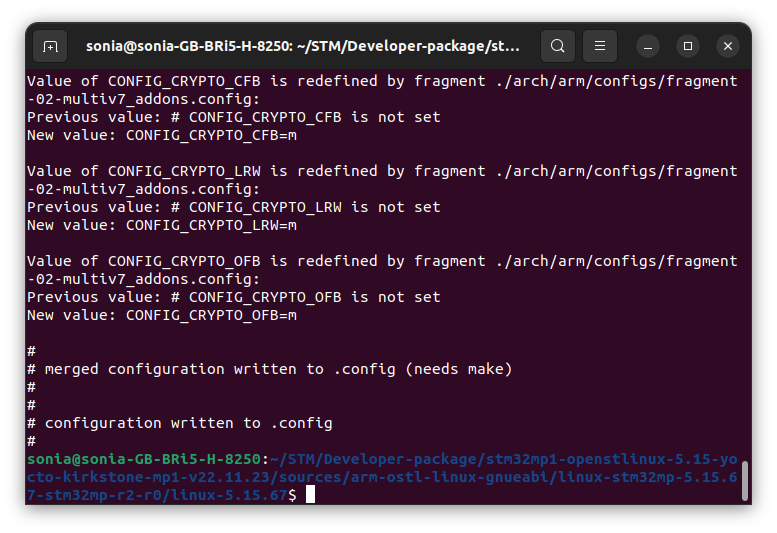

1-3. Configure kernel source code
- fragment 적용

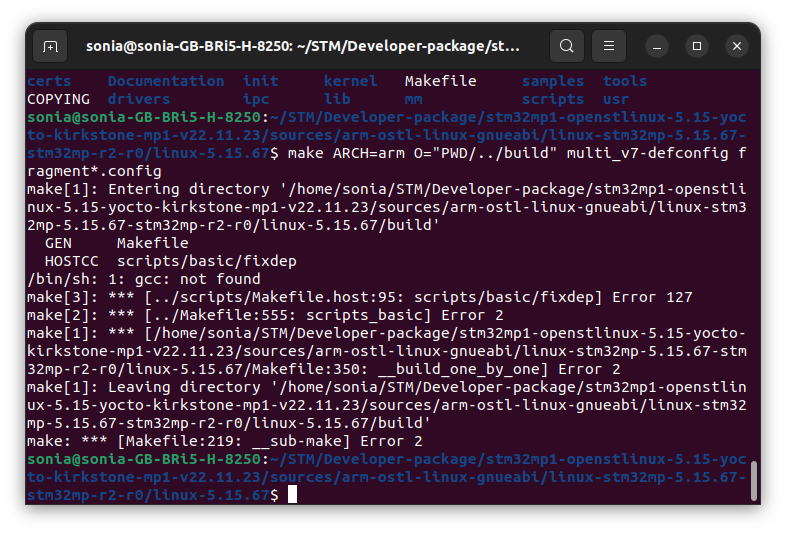

PC $ make ARCH=arm multi_v7_defconfig "fragment*.config"

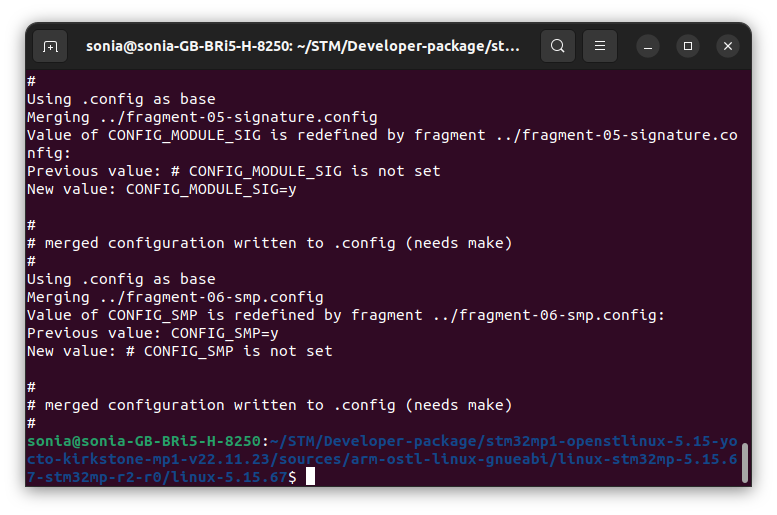

PC $ for f in `ls -1 ../fragment*.config`; do scripts/kconfig/merge_config.sh -m -r .config $f; done
PC $ yes '' | make ARCH=arm oldconfig
2. Compile kernel source code

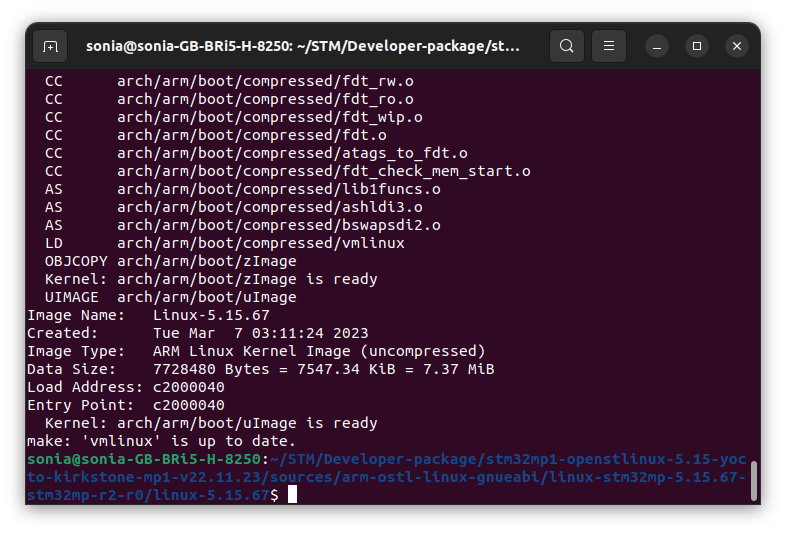

2-1. Kernel images 빌드(시간 오래 걸림)
PC $ make ARCH=arm uImage vmlinux dtbs LOADADDR=0xC2000040

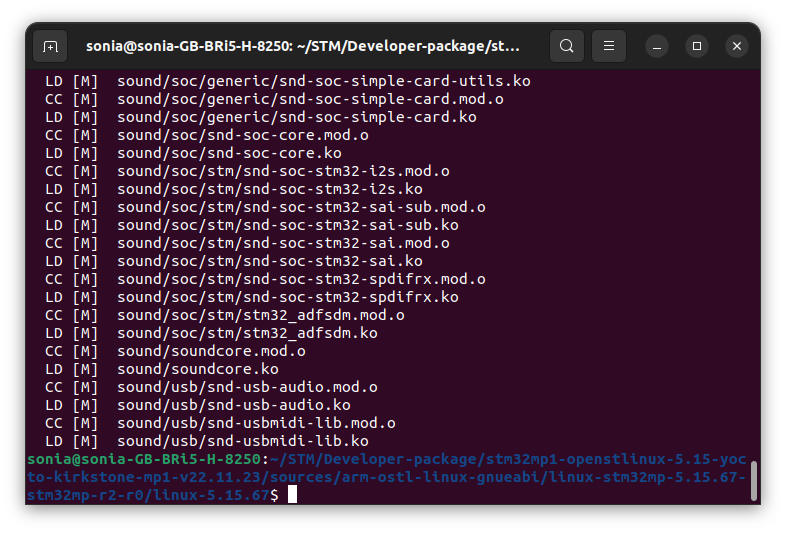

2-2. Kernel module 빌드(시간 오래 걸림)
PC $ make ARCH=arm modules

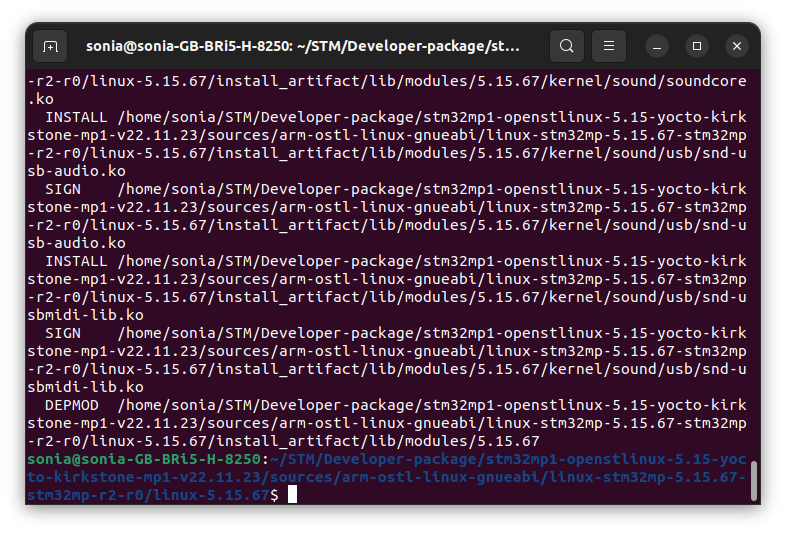

- Output build artifacts 생성
PC $ mkdir -p $PWD/install_artifact/
PC $ make ARCH=arm INSTALL_MOD_PATH="$PWD/../build/install_artifact" modules_install O="$PWD/../build"
3. Kernel 배포
3-1. Kernel을 보드에 올리기
PC $ scp arch/arm/boot/uImage root@<board ip address>:/boot

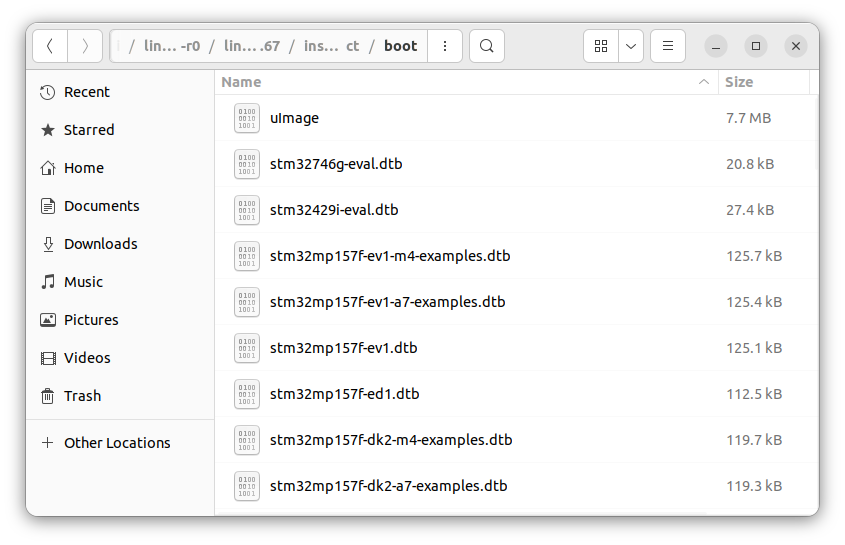

3-2. Devicetree를 보드에 올리기
PC $ rm install_artifact/lib/modules/5.15.67/build install_artifact/lib/modules/5.15.67/source3-3. Kernel module 복사
PC $ scp -r install_artifact/lib/modules/* root@<ip of board>:/lib/modules3-4. ttyACM에 붙이려면 ST-LINK/V2-1가 연결 되어 있어야 한다.
PC $ ls /dev/ttyACM*
3-5. minicom 을 /dev/ttyACM0에 연결
PC $ minicom -D /dev/ttyACM0
3-6. 리셋 버튼을 눌러 보드를 리셋하면 부팅 로그가 미니컴 창에 표시됨
3-7. ip 얻기
Board $ ip addr show eth03-8. modules.dep, modules.symbols 재생성
Board $ /sbin/depmod -a3-8. 디스크 데이터를 메모리와 동기화
Board $ /sync3-10. 보드 재시작
Board $ reboot
4. Kernel device driver 수정
4-1. Board에서 로그 정보 확인
Board $ dmesg | grep -i stm_drm_platform_probe4-2. 아래 폴더의 drv.c 수정 하여 메시지 추가 하여 저장
|
/home/본인PC이름/STM/Developer-package/stm32mp1-openstlinux-5.15-yocto-kirkstone-mp1-v22.11.23/sources/arm-ostl-linux-gnueabi/linux-stm32mp-5.15.67-stm32mp-r2-r0/linux-5.15.67/drivers/gpu/stm/
|
static int stm_drm_platform_probe(struct platform_device *pdev)
{
struct device *dev = &pdev->dev;
struct drm_device *ddev;
int ret;
[...]
DRM_INFO("Simple example - %s\n", __func__);
return 0;
[...]
}4-3. Kernel 다시 빌드
PC $ make uImage LOADADDR=0xC20000404-4. Kernel을 보드에 올리기
PC $ scp arch/arm/boot/uImage root@172.xx.xx.xx:/boot4-5. 보드 재시작

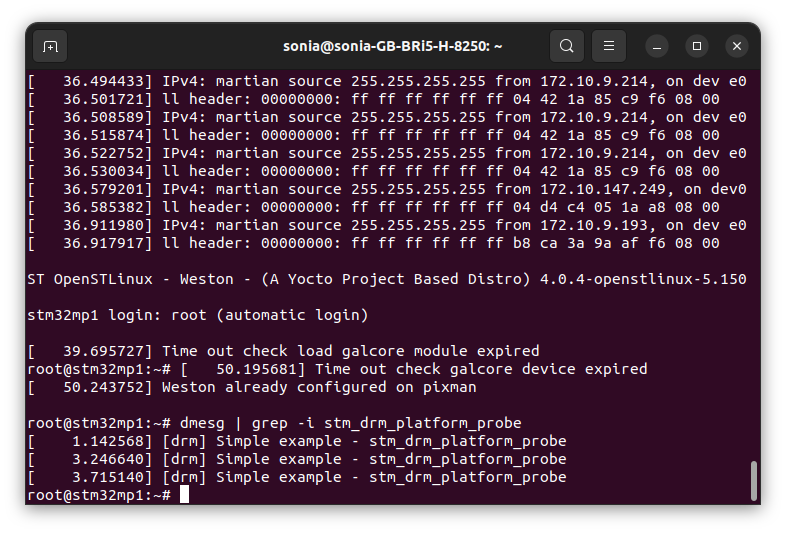

Board $ reboot4-6. Board에서 로그 정보 확인
Board $ dmesg | grep -i stm_drm_platform_probe
