1. BLDC MOTOR브러시가 없는 DC 모터 브러시(brush)는 움직이는 부품에 지속적으로 전기를 공급하기 위한 부품이다. 일반 DC모터 내부는 전자석으로 구성된 회전자쪽에 전기를 계속 공급하기 위해 쇠막대 같은 부품이 접촉하고 있는데 그 부품이 브러시이다. 브러시리스 모터는 이걸 뒤집어서 영구자석쪽이 회전자를 담당하기 때문에 브러시가 없이도 전자석에 전기를 계속 공급할 수 있는 것이다. 따라서 접점이 일으키는 마찰력으로 인한 동력 손실 및 마찰 자체로 인한 내구도 문제가 없는 장점도 가지고 있다. 비슷한 이유로 소음도 더 적다.  브러시리스 모터는 브러시드 모터에서 회전자가 브러시와 접촉하면서 자동으로 발생하는 극성 전환 과정이 없기 때문에 직류전원을 넣는 것만으로는 회전하지 않는다(교류로는 가능..

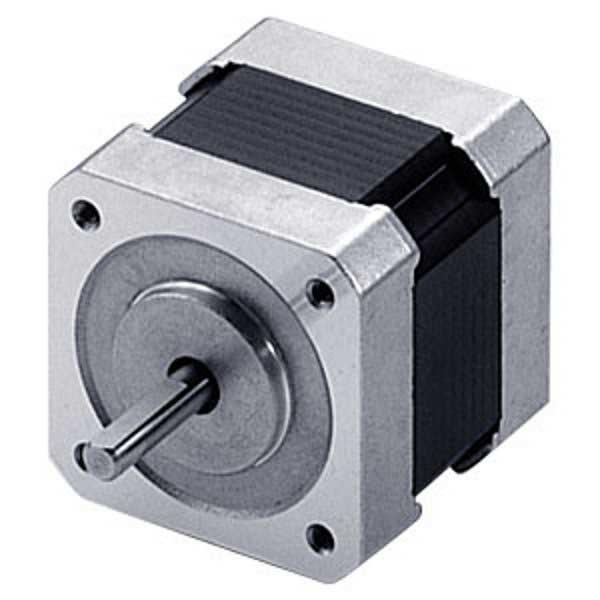

스테핑 모터는 구조상 다음의 3가지로 분류 된다.- 가변 릴럭턴스형(Variable Reluctance Type)- 영구 자석형(Permanent Magnet Type)- 복합형(Hybrid Type) 또 다른 분류로는- 유니 폴라와 바이 폴라(Unipolar, Bipolar)- 유니파일러와 바이파일러(Unifilar, Bifilar) 각 분류별 설명은 정보가 많아서, 여기서는 Hybrid Unipolar 2상 스테핑 모터의 정전류 구동 방법에 대해서 설명 한다. MOTOR(1) - Hybrid Unipolar 2상 스테핑 모터- 로터치수(ZR) = 50 / 스텝각 = 1.8도 / 분해능 = 200(1바퀴 도는데 200pulse)- Wiring Diagram(2상 6선식) - 1상 여자 방식(1회전 하는..

TMCL-IDE(Trinamic Motion Control Language-Integrated Development Environment)- ADI Trinamic™ 모듈과 칩을 사용하여 애플리케이션을 개발하기 위해 만들어진 통합 개발 환경- GUI는 매개 변수를 쉽게 설정하고, 실시간으로 데이터를 시각화하고, TMCL로 독립 실행형 애플리케이션을 개발하고 디버깅하기 위한 도구를 제공 https://www.analog.com/en/resources/evaluation-hardware-and-software/motor-motion-control-software/tmcl-ide.html#latest TMCL-IDE | Analog DevicesVarious interfaces can be used to co..
