PADS Pattern PDF 파일 출력 방법은 아래와 같다.

​

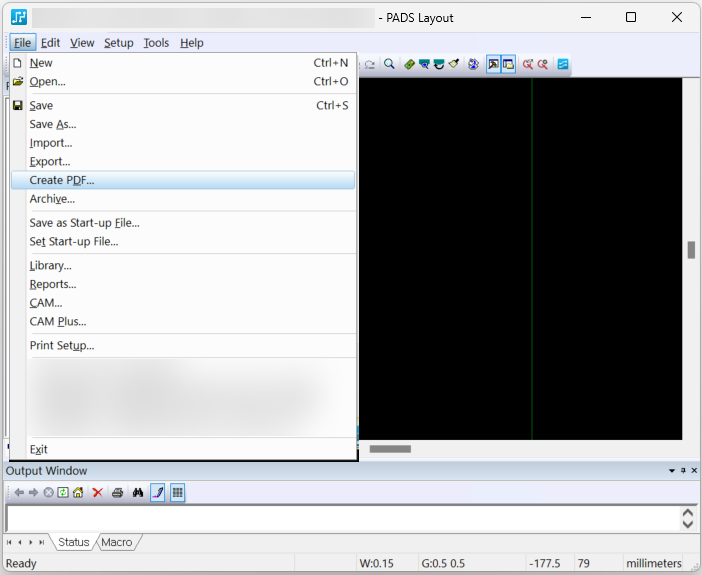

1. File - Create PDF...

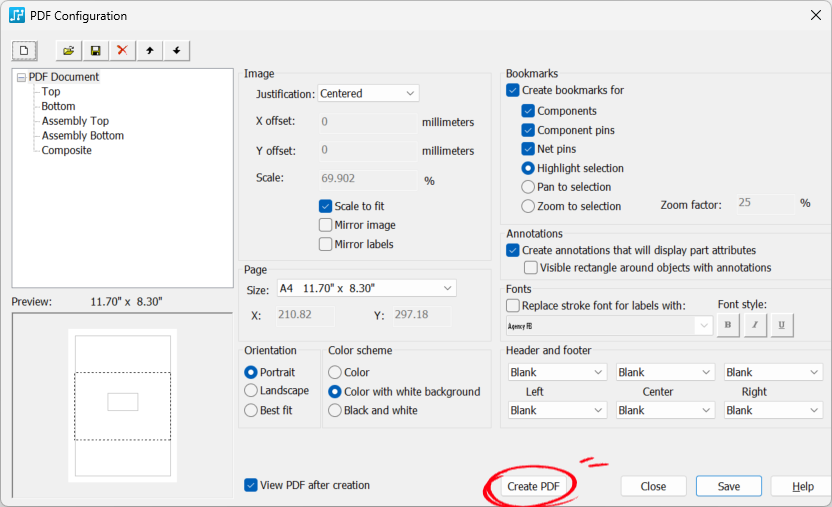

2. Create PDF 버튼 클릭

3. pdf 파일 저장할 위치 지정

4. pdf 파일 확인

File - CAM... 에서 Output Device를 Print로 선택하고, Device Setup을 PDF로 지정해도 되지만,

- 색상이 흑백

- PDF writer는 유료 프로그램이다.

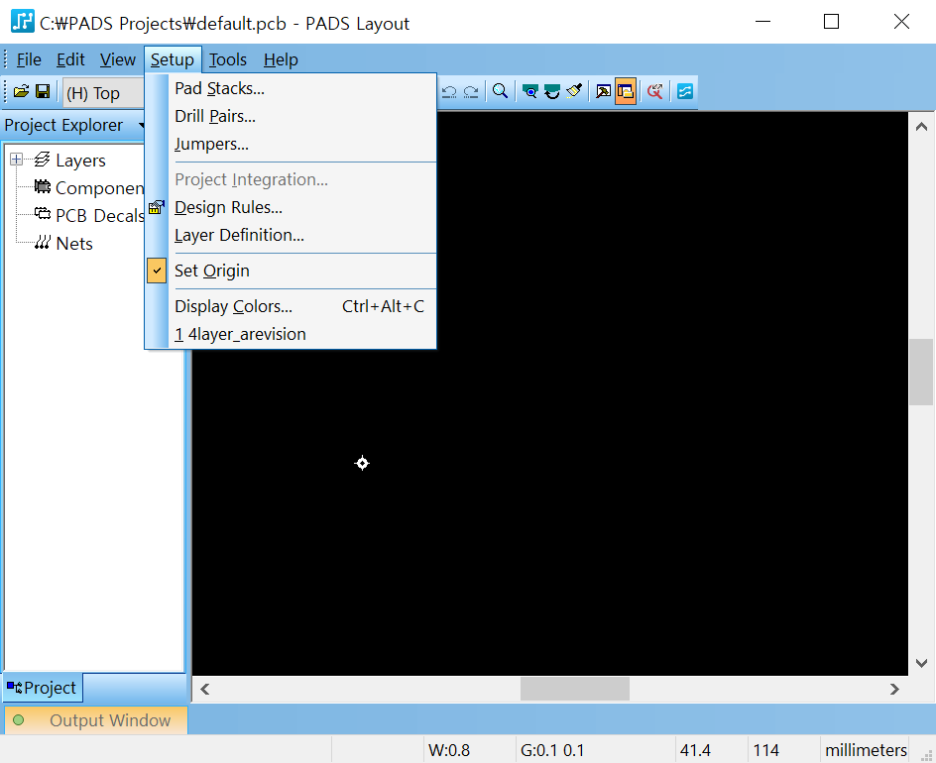

PADS 기준 좌표 설정 방법은 아래와 같다.

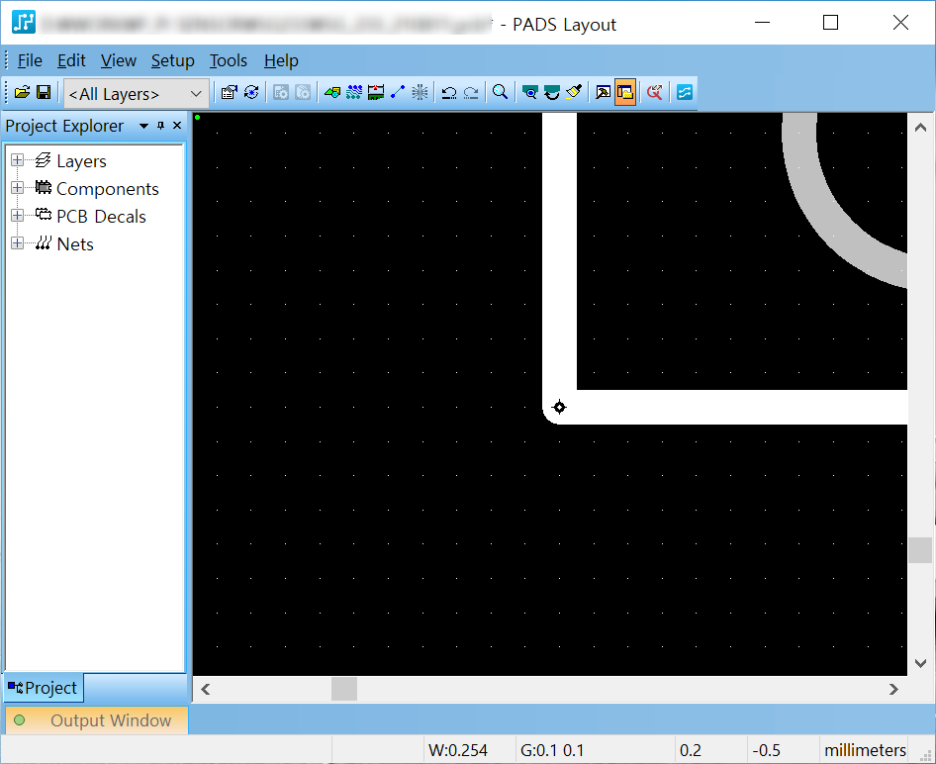

1. Setup - Set Origin

2. 원하는 위치 지정

처음부터 기준 좌표 기준으로 그리는 것을 권장 하지만, 기준 좌표를 옮겨야 할 경우도 있다.

기준 좌표를 Board Outline의 모서리(교차점)에 지정하고 싶을 때 아래를 참조 하자.

1. 기준 좌표를 Board Outline의 모서리(교차점)에 지정하고 싶을 때

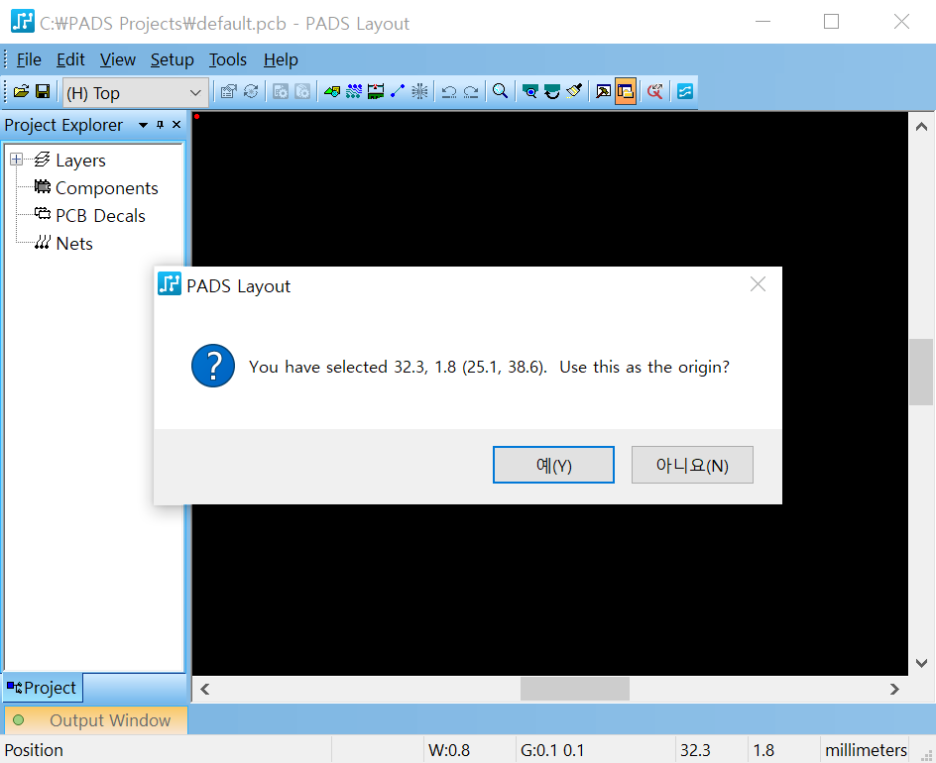

2. Board Outline 모서리(교차점)에 기준 좌표를 지정하기 위해 두개의 Board Outline 선택

3. Setup - Set Origin

4. Board Outline의 Properties를 확인하여 제대로 지정 되었는지 확인

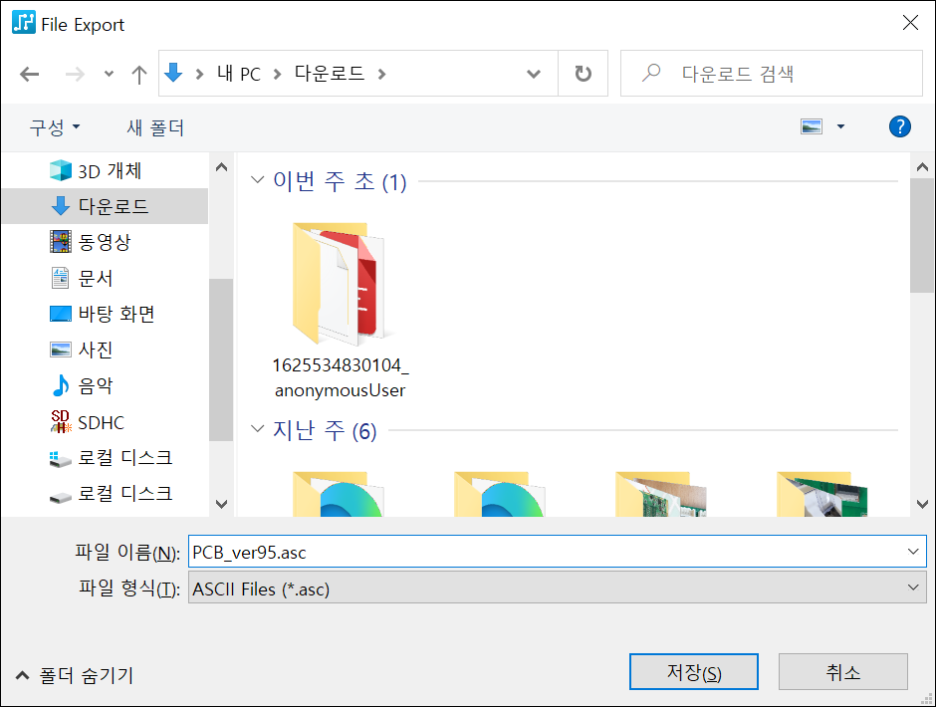

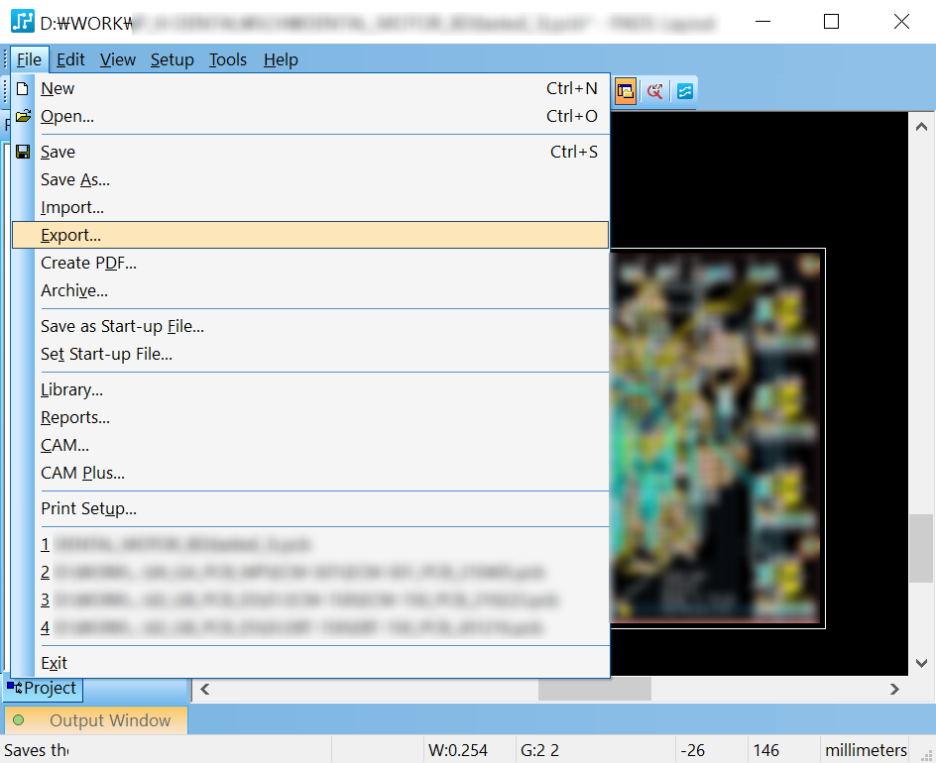

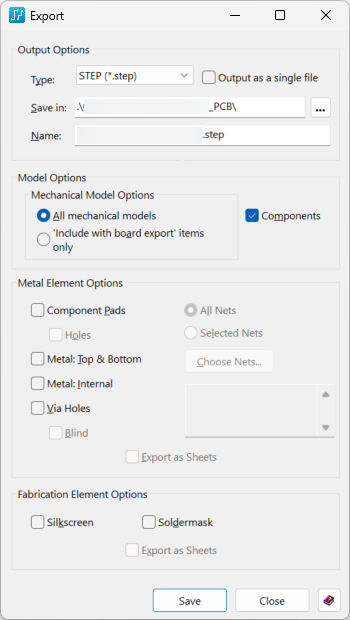

2. 이름 및 저장할 위치 지정

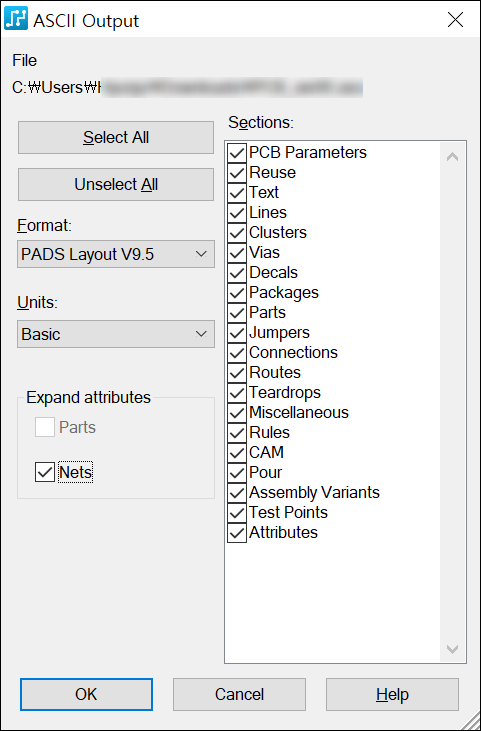

3. 변환할 버전 및 변환 범위 지정(모두 선택)

pcb 데이터로 SMT를 치려면 좌표 데이터가 필요하다. 이 좌표 데이터 추출법을 알아본다.

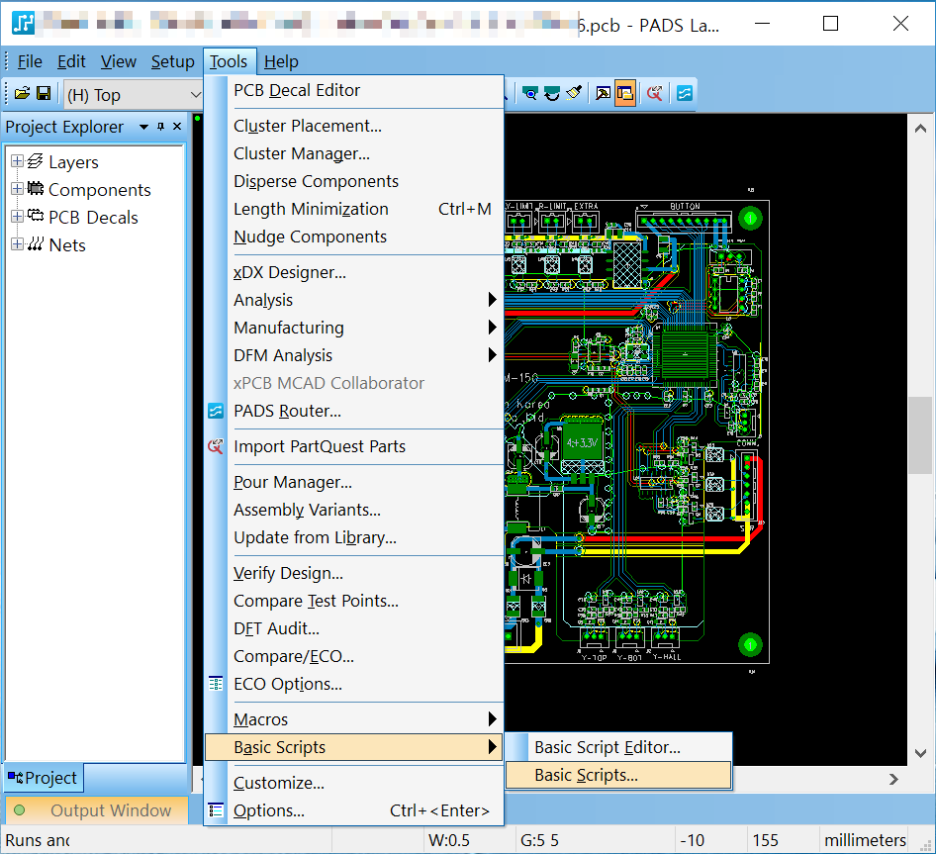

1. Tools → Basic Scripts → Basic Scripts

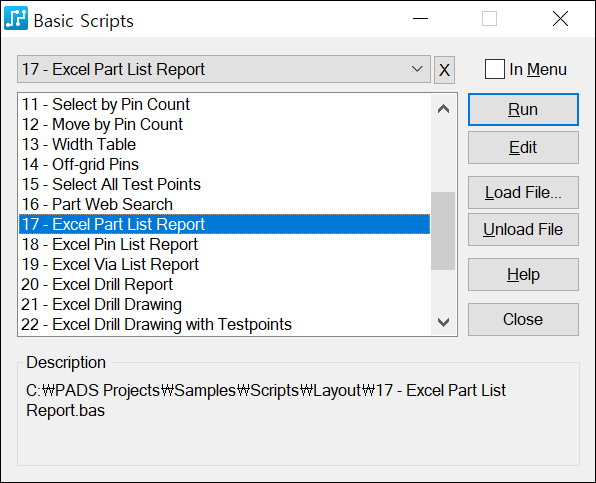

2. 17 - Excel Part List Report → Run

3. 좌표데이터 생성

참 쉽죠?

- 처음 시작

1. File → Import에서 *.asc 파일 열기

2. Tools → Disperse Components → OK

3. Setup → Preferences 창에서 Global 탭에서 Design units은 Metric으로 선택

4. Setup → Layer Definitoin에서 layer 설정(몇층에 뭘 깔건지)

5. Setup → Design Rules → Default → Clearance 클리어런스 조건 설정

6. Setup Display Colors 창이 뜨면 Configuration에서 layer 칼라 설정(미리 만들어 놓은 칼라시트?)

7. Setup → Set Origin → g10 → ctrl+q → 0,0 (원점잡기)

8. Drafting → Board Outline and Cut Out

9. *.dsn 파일보면서 부품배치

10. 라우팅

- Power Plane 깔기

1. View → Nets에서 View List에 layer에 깔 전원 추가(GND,3.3V 등)및 보기 좋게 색깔 지정

2. Setup → Layer Definitoin에서 Leyers Setup 창이 뜨면

1. 먼저 layer를 선택하고

2. 손가락 모양 아이콘 Assign Nets를 눌러 위에서 추가한 전원 여기도 추가(보통 2층은 GND, 3층은 3.3V 등)

3. Plane Area를 그리고 select shape 뒤에 plane area width 0.15mm 해당 power 선택

4. Tools → Pour Manager창이 뜨면

Plane Connect에서 Layers를 선택하고 Start(Top, Bottom은 Flood로 되나 그 외의 layer는 반드시 이 메뉴 사용)

만약 여기서 copper 부어지는게 안 보일 경우 Setup에 들어가서

Thermals에 Remove Isolated Copeer 확인해 볼것

- ECO

1. OrCAD : Schematic file OPEN

2. OrCAD : Tools → Create Netlist → Other → Formatters : pads2k.dll or padspcb.dll

asc file 생성(schematic은 수정 한 상태에서 netlist를 출력한다)

3. PADS : New로 새로운 PCB 시작. 2번에서 생성한 *.asc import뒤 저장

4. PADS : Tools → Compare/ECO Tools

Original Design File : ECO 적용 전 기존 PCB 선택

New Design File : 3번에서 저장한 PCB 선택

Output Options : 저장할 ECO의 이름과 위치 지정

RUN 시키고 나면 에러가 없으면 결과물로 *.eco 파일 생성

5. PADS : ECO 적용 전 기존 PCB를 open

6. PADS : FILE → Import에서 *.eco 파일 Import

7. PADS : 변경사항 확인

- Verify Design

Tools → Verify Design

- Clerance 체크

Setup → Design Rules → Default icon → Clerance icon

- Decal 생성 및 수정

Tools → Decal Editor

File → Open Decal → Save Decal As → Exit Decal Editor

- PCB 제작시 가능한 최소 선경(pattern width)과 최소 간격(clearance) 참고

1. Half OZ

Clearance : 0.1mm / Width : 0.1mm

2. 1 OZ

Clearance : 0.125mm / Width : 0.125mm

3. 2 OZ

Clearance : 0.15mm / Width : 0.15mm

4. VIA금액 추가 없이 가능한 최소 hole size

A. 0.3mm (0.2mm까지 작업은 가능하나 기본대비 150%? 120%로 금액 추가)

5. Artwork시 일반론? 적인 clearance rule

A. 사람의 취향적인 부분도 있으나, 보통 trace width와 clearance를 같이 가져가는게 일반적

(여기서 같이라고 하는 것은 기본 trace width를 말합니다.)

B. 그러나 그냥 일괄적으로 0.2mm나 0.3mm를 사용하는 경우도 무방

- 아래표는 PCB 제작 업체 한샘디지텍 작업 사양

- Pad Stacks(드릴 사이즈 별 pad 크기)

STANDARDVIA DRILL0.5 0.8

DRILL0.3 DIA0.6

DRILL0.4 DIA0.7

DRILL0.5 DIA0.9

DRILL0.8 DIA1.0

DRILL1.0 DIA1.3

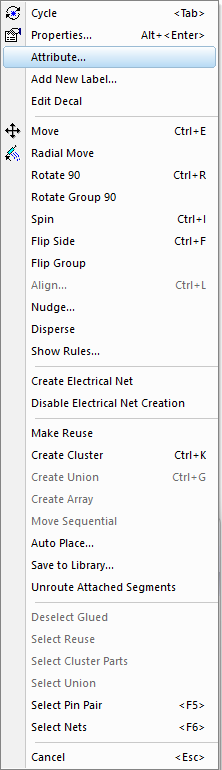

- Routing TIP(단축키)

Ctrl + A : 전체 선택

Ctrl + U : Highlight 해제

Ctrl + B : Board outline 전체를 화면에 표시

Ctrl + Alt + E : View extents와 동일기능(보드전체보기:Home key와 동일)

Ctrl + V : Ctrl+C로 복사된 요소를 붙여넣기

Ctrl + C : 현재 선택된 요소를 Copy

Ctrl + W : Zoom mode의 On/Off

Ctrl + D : Redraw를 실행

Ctrl + X : 선택한 요소를 잘라내기

Ctrl + E : 선택된 요소의 이동(Move mode)

Ctrl + F : 부품 배치면의 변경(Flip Side, Top <-> Bottom)

Ctrl + Z : Undo와 동일 기능

Ctrl + G : Create union

Ctrl + Alt + C : Display colors setup 대화 상자를 Open

Ctrl + H : Highlight (해제는 Ctrl + U)

Ctrl + Enter : Preference 대화 상자의 Design Tab.

Ctrl + I : Spin mode (부품을 임의 각도로 회전)

Ctrl + J : Route loop

Ctrl + Alt + F : Selection filter 대화 상자을 Open.

Ctrl + L : 선택된 부품이 일렬로 정렬된다.

Ctrl + Alt + J : Add jumper mode.

Ctrl + M : Length minimization

Ctrl + N : New file을 Open

Ctrl + Alt + N : View nets 대화 상자를 Open

Ctrl + O : File을 Open한다.(Start-up file을 사용하지 않음)

Alt + P : 이전의 화면을 표시(Toggle)

Ctrl + Alt + S : Status window를 On/Off

Ctrl + Q : 조회 및 수정 mode(Query/Modify) 선택한 속성확인

Ctrl + R : 부품을 반 시계방향으로 회전

Ctrl + S : Save

Ctrl + PageDown : 현재위치를 기준으로 좌표치 계산표시(Q와 동일)

DRP: 설계중 Design rule을 항상 체크함.(DRC ON)

DRO: 설계중 Design rule을 체크하지 않음.(DRC OFF)

G<xx> : Design grid를 xx으로 설정

GD<xx> : Display Grid를 20으로 설정

O<r>: Pad 또는 trace의 외곽선으로 표시(Toggle)

w* : 선 굵기

po : Copper pour disply on/off

F4 : 층 바꾸기

F6 : 선 선택

shift + click : add via

ctrl + click : end via
