PADS Layout - 3D



PCB 3D 지원이 알티움만 가능했었는데, PADS도 VX.2부터 3D 기능이 추가 되었다.

아래와 같이 두 가지 방법이 있다.



1. 3D 모델링 library를 불러와서 해당 부품에 매칭 시키는 방식

2. 3D 모델링이 없을 경우 부품 높이 올리는 방법

---



1. 3D 모델링 파일 불러오는 방법



1-1. View - PADS 3D(or 키보드 숫자3)

3D 화면으로 전환됨

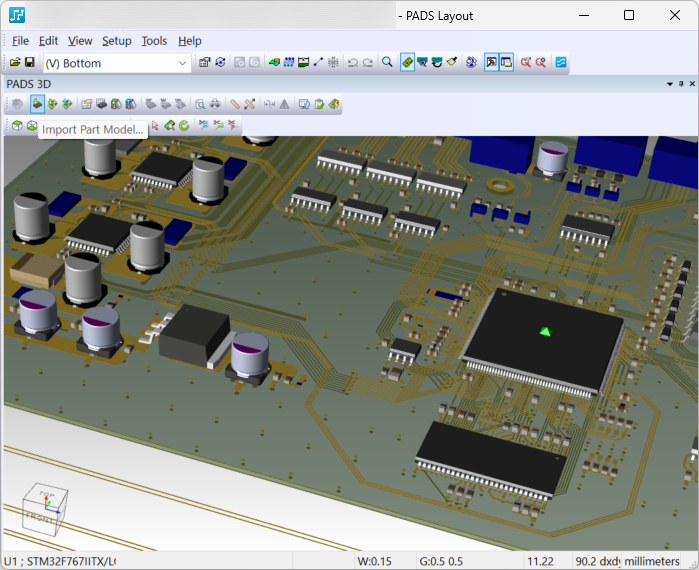

1-2. 부품 선택 후 - Import Part Model



1-3.해당 부품의 3D Import

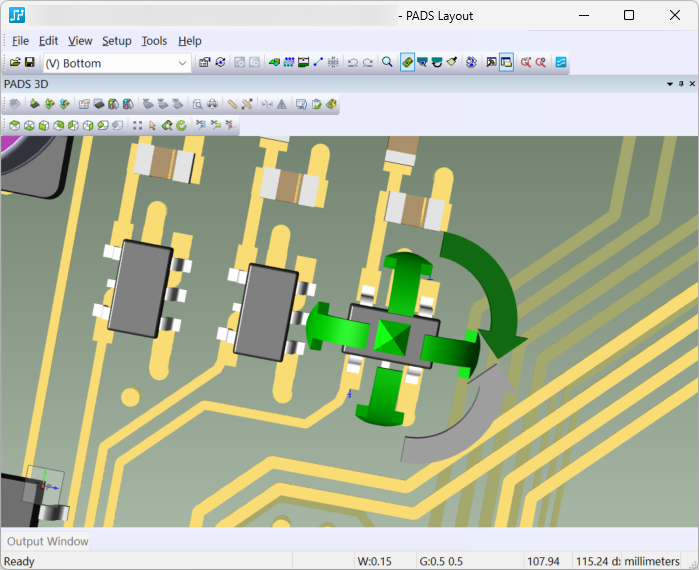

1-4. 방향까지 알아서 붙지 않으므로 화살표를 눌러 방향 설정



부품 library는 아래 사이트(Ultra Librarian) 또는 제조사 홈페이지를 참조



http://www.ultralibrarian.com

Home

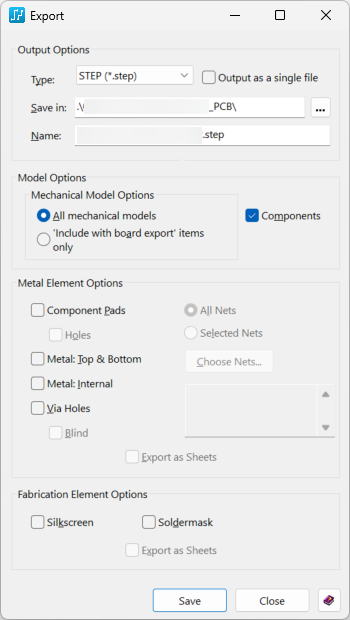

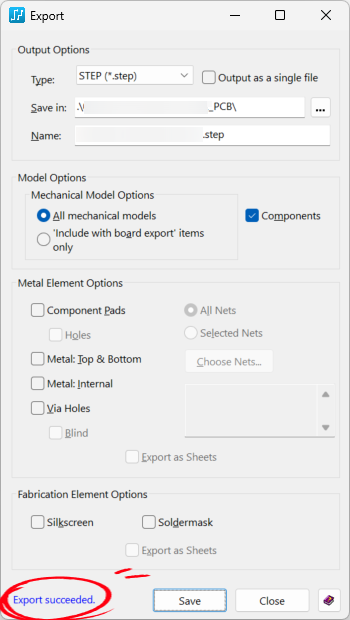

1-5. Export를 눌러 3D 데이터 저장



1-6. 저장할 위치 지정



1-2번 Import Part Model에서 불러들인 데이터는 _PCB 폴더 안에 들어가 있다.

*.step 파일이 두개 생기는데 그중에서 용량이 큰게 실제 3D 모델 데이터이다.



*.step 파일은 알씨 캐드뷰어로도 확인 가능

---



2. 3D 모델링이 없을 경우 부품 높이 올리는 방법

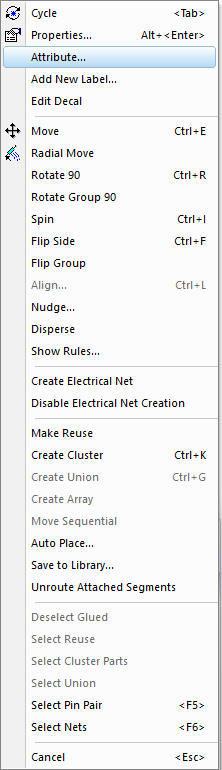

2-1. 부품 선택 - 마우스 오른쪽 버튼 누르고 - Attribute... 클릭

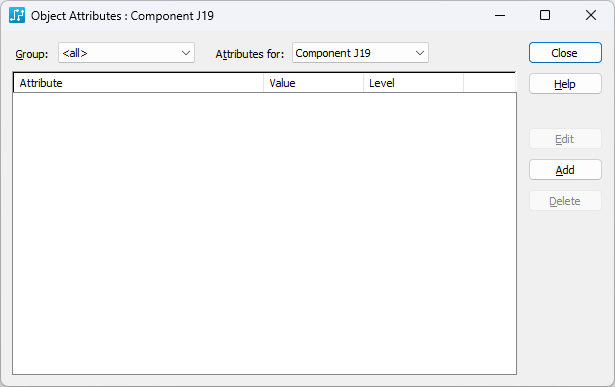

2-2. Attribute...

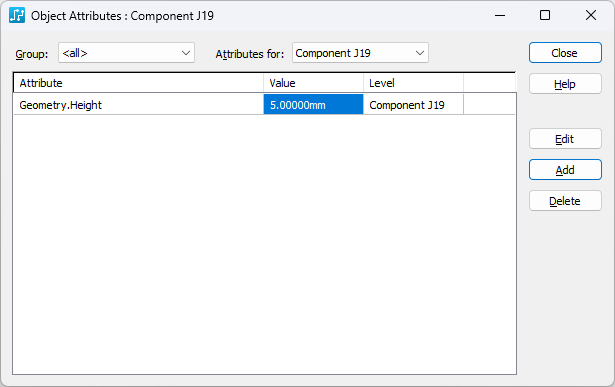

2-3. Add - Attribute에 Geometry.Height 입력 - Value에 원하는 부품 높이 입력

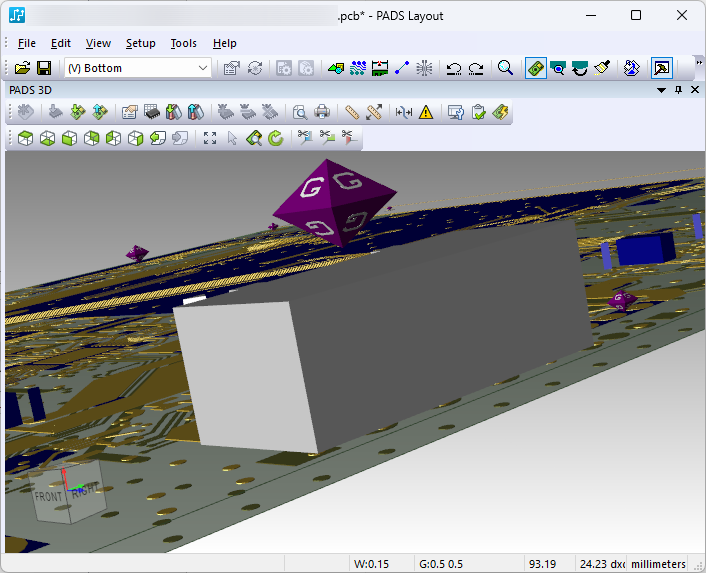

2-4. 아래와 같이 부품 높이 확인 가능
