Raspberry Pi CM4 - EEPROM 부트로더 업데이트 및 부팅 순서 설정

engineer4ever 2025. 3. 19. 00:05

2025. 3. 19. 00:05

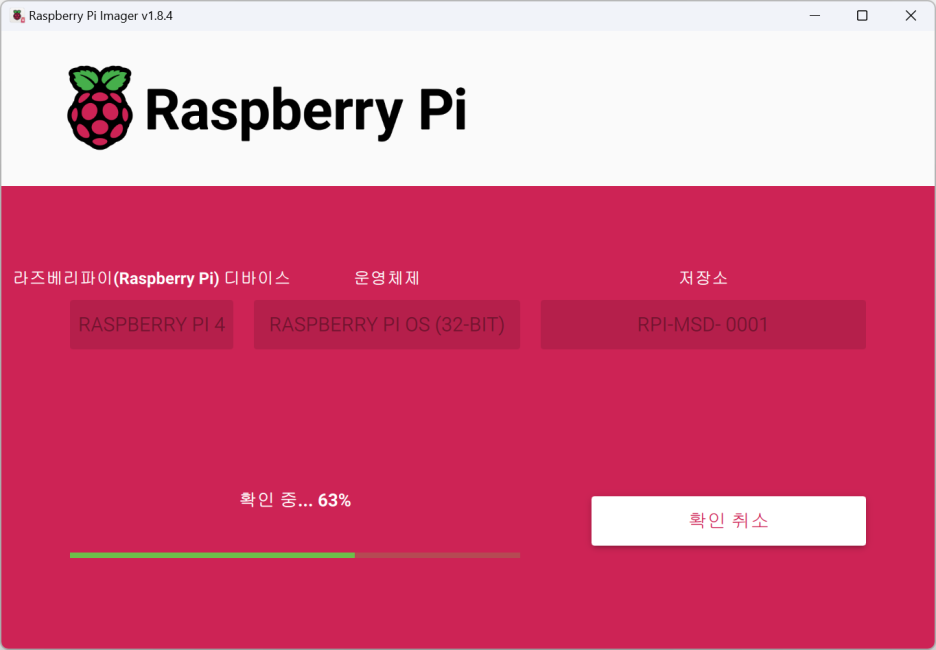

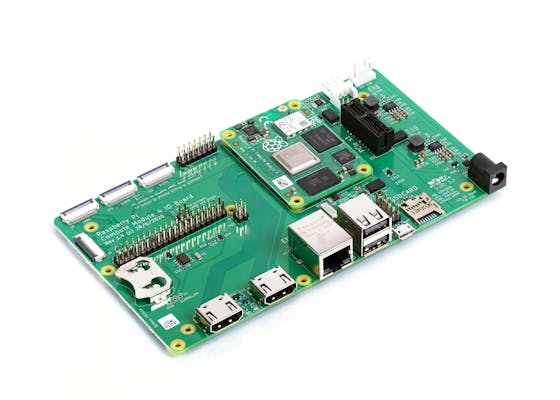

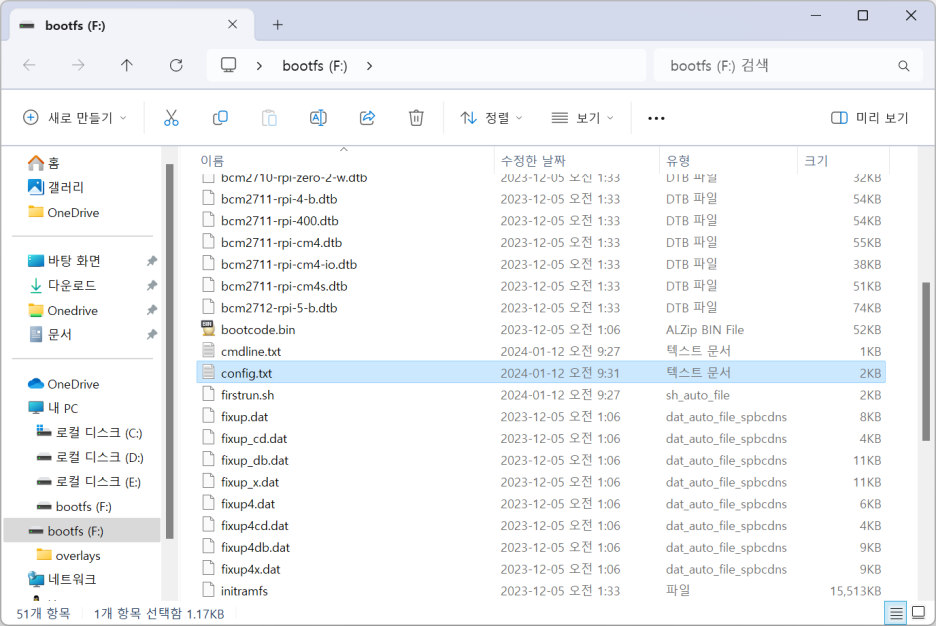

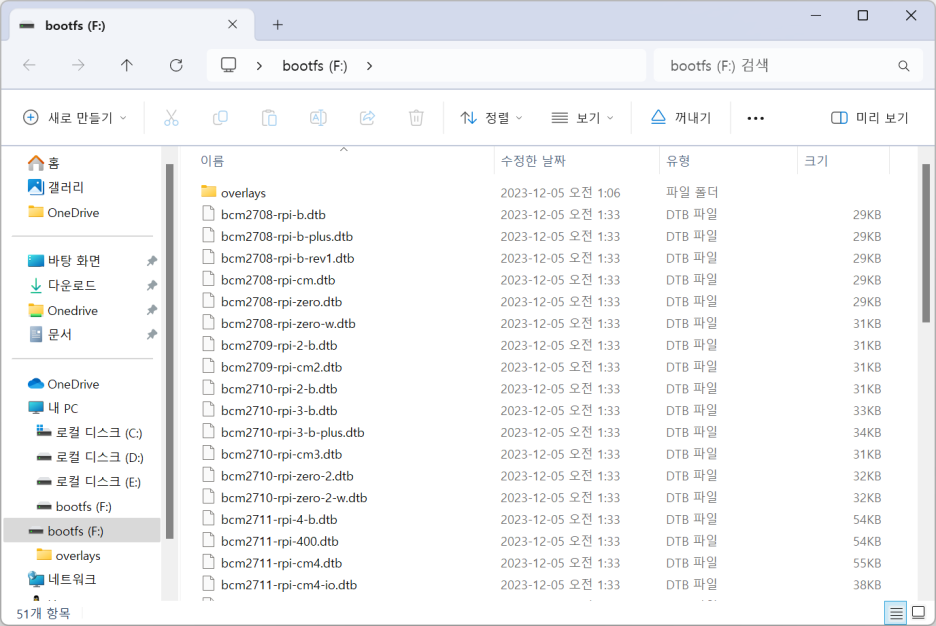

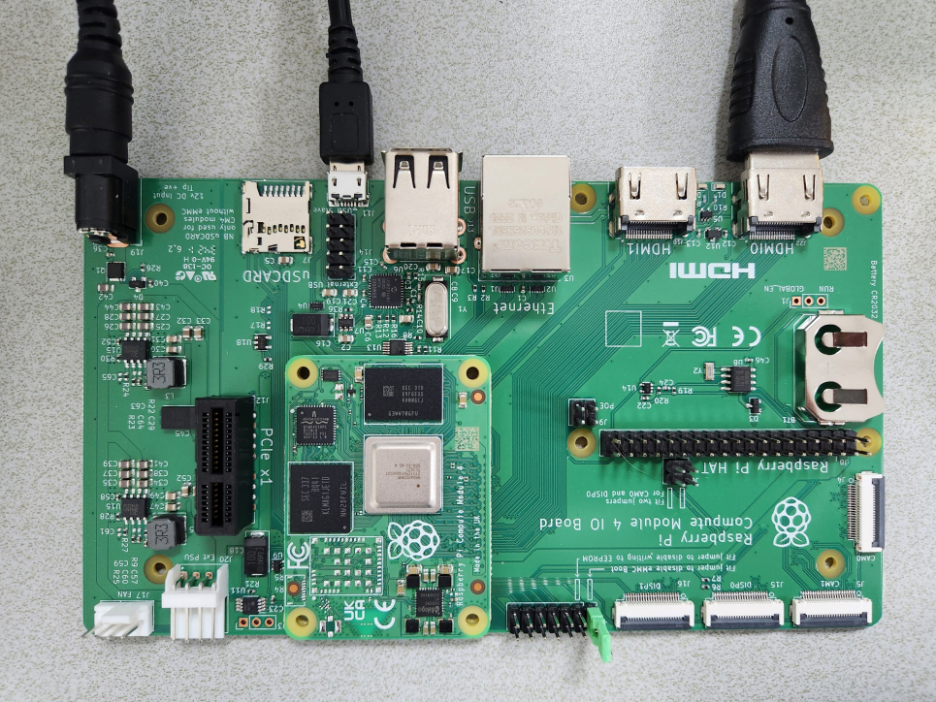

Target Board	Raspberry Pi CM4 + IO Board
Host	PC - Window
목표	CM4의 EEPROM 부트로더를 최신화하고 BOOT_ORDER를 수정하여 부팅 순서 설정

1. Raspberry Pi Compute Module 4(이하 CM4)의 EEPROM 부트로더 개요

- CM4에는 EEPROM이 내장되어 있으며, 이 EEPROM에는 부트로더(Bootloader)가 저장됨

- CM4는 EEPROM에 저장된 부트로더를 실행하여 운영체제를 로드

2. CM4의 부트 과정

CM4의 부팅 과정은 다음과 같음

(1). EEPROM에서 부트로더 실행

- CM4는 부팅 시 SPI EEPROM에서 부트로더를 로드하고 실행

- 이 부트로더는 Raspberry Pi 재단에서 제공하며, 펌웨어 업데이트를 통해 변경할 수 있음

(2). 부팅 소스 확인

(3). 부트로더는 설정된 부팅 순서(BOOT_ORDER)에 따라 가능한 부팅 장치를 검색

기본적인 부팅 순서는 다음과 같습니다:

- eMMC (또는 SD 카드)

- USB 장치 (USB Storage, USB Boot 등)

- Network Boot (PXE, TFTP)

- Fallback (재시도 및 복구 모드 진입)

(4). 운영체제 커널 로드 및 실행

- 선택된 부팅 장치에서 운영체제 커널을 로드하여 실행

1. CM4 EEPROM Bootloader 업데이트를 위한 준비물

HOST	CM4 또는 rpiboot 도구가 설치된 Linux PC
DEVICE	CM4
케이블	USB to USB-A 케이블 (CM4의 경우 USB-C to USB-A 케이블)

2. CM4 EEPROM Bootloader 업데이트 방법

STEP1 : HOST

- 전원 공급

- usbboot에서 최신 소스 다운로드

https://github.com/raspberrypi/usbboot

GitHub - raspberrypi/usbboot: Raspberry Pi USB booting code, moved from tools repository

Raspberry Pi USB booting code, moved from tools repository - raspberrypi/usbboot

github.com

HOST $ sudo apt install git libusb-1.0-0-dev pkg-config build-essential
HOST $ git clone --recurse-submodules --shallow-submodules --depth=1 https://github.com/raspberrypi/usbboot

- bootloader 수정

HOST $ cd ~/usbboot/recovery
HOST $ nano boot.conf

- 아래와 같이 수정

[all]
BOOT_UART=0
WAKE_ON_GPIO=1
POWER_OFF_ON_HALT=0

# Try SD first (1), followed by, USB PCIe, NVMe PCIe, USB SoC XHCI then network
BOOT_ORDER=0xf25641

# Set to 0 to prevent bootloader updates from USB/Network boot
# For remote units EEPROM hardware write protection should be used.
ENABLE_SELF_UPDATE=1

HOST $ ./update-pieeprom.sh

STEP2 : DEVICE

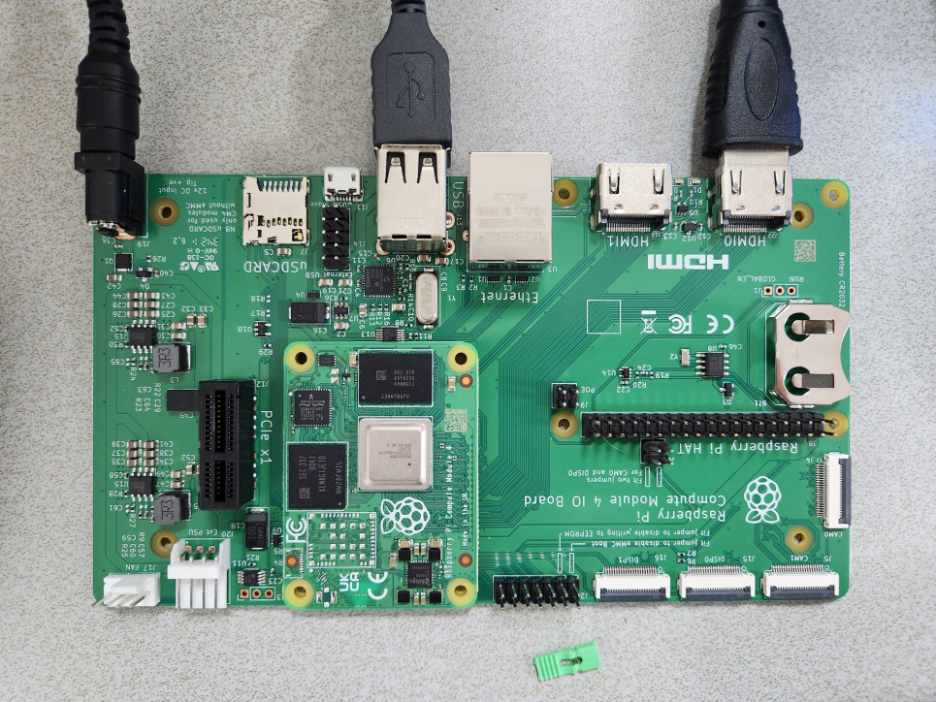

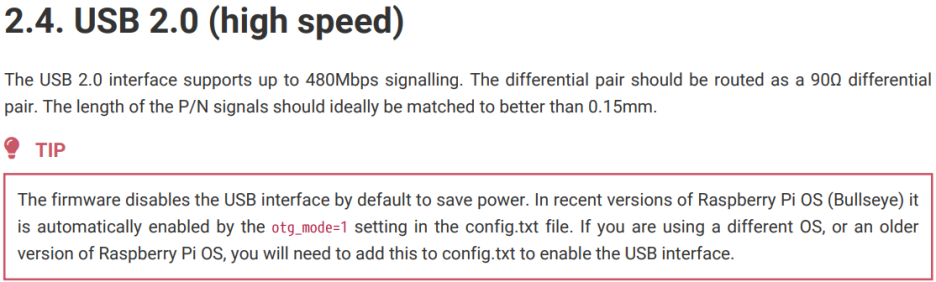

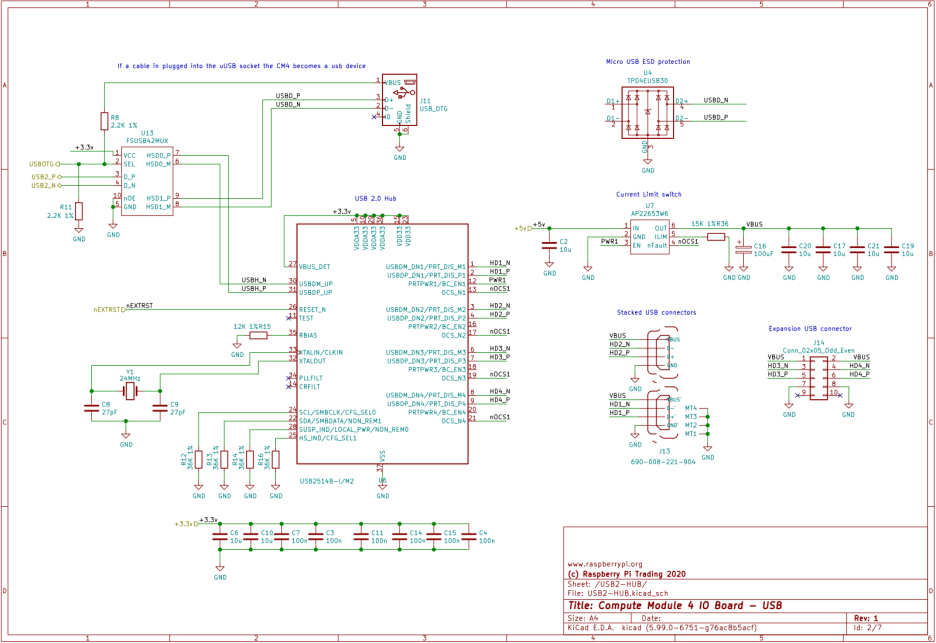

- CM4를 USB 모드로 설정 : EMMC-DISABLE / nRPIBOOT(GPIO 40)를 GND에 연결. ROM을 usbboot 모드로 전환해야 함. 그렇지 않으면 SPI EEPROM 부트로더 이미지가 대신 로드됨

- CM4를 HOST의 USB 포트에 연결

- 전원을 공급

STEP3 : HOST

- recovery/pieeprom.bin부트로더 EEPROM에 쓰려면 다음 명령을 실행

- 다음 명령을 실행하여 업데이트된 pieeprom.bin이미지를 EEPROM에 씁니다.

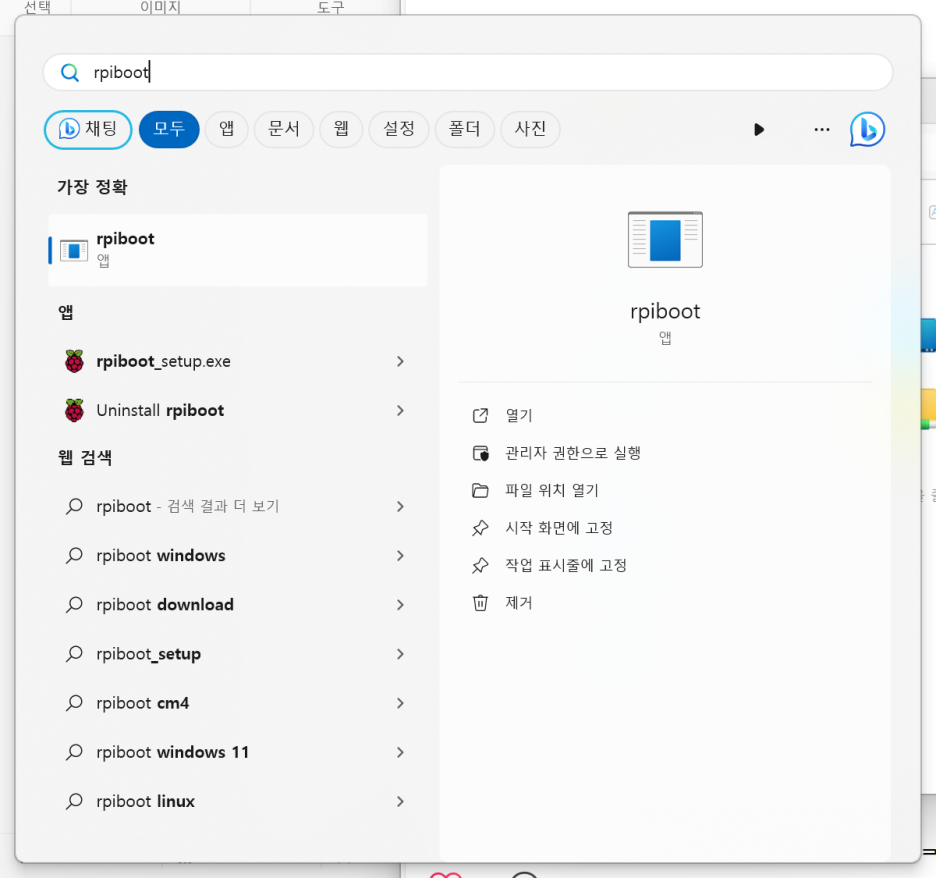

HOST $ cd ~/usbboot

HOST $ sudo ./rpiboot -d recovery

완료되면 EEPROM_nWP는 low로 떨어짐

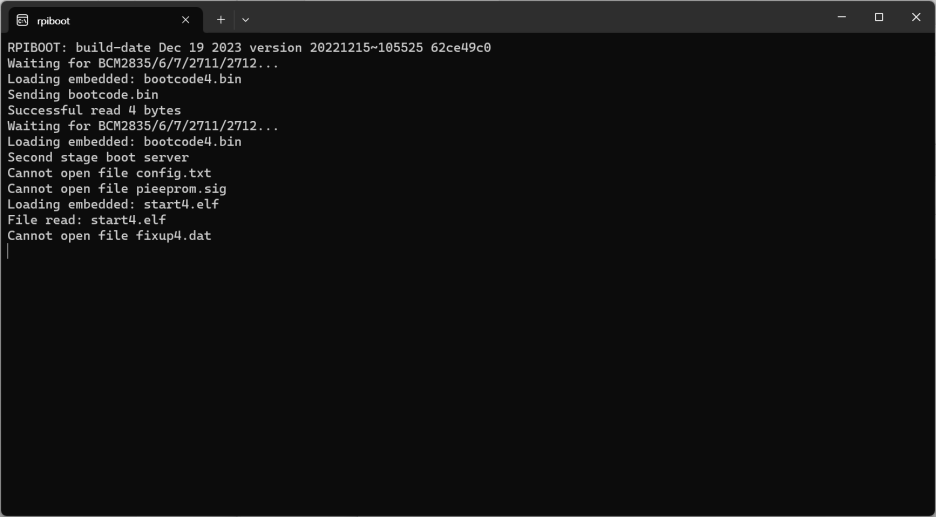

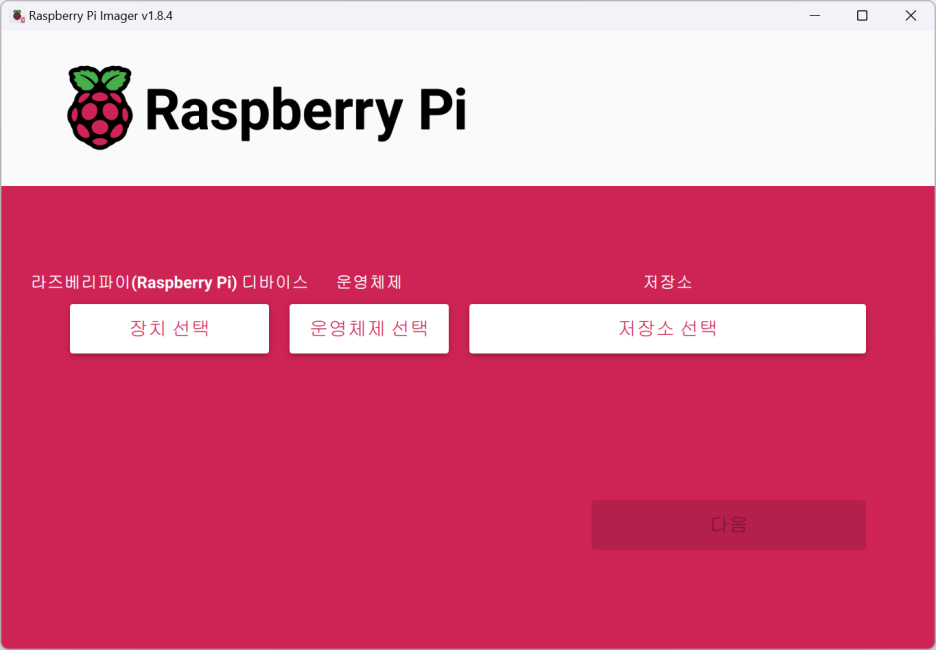

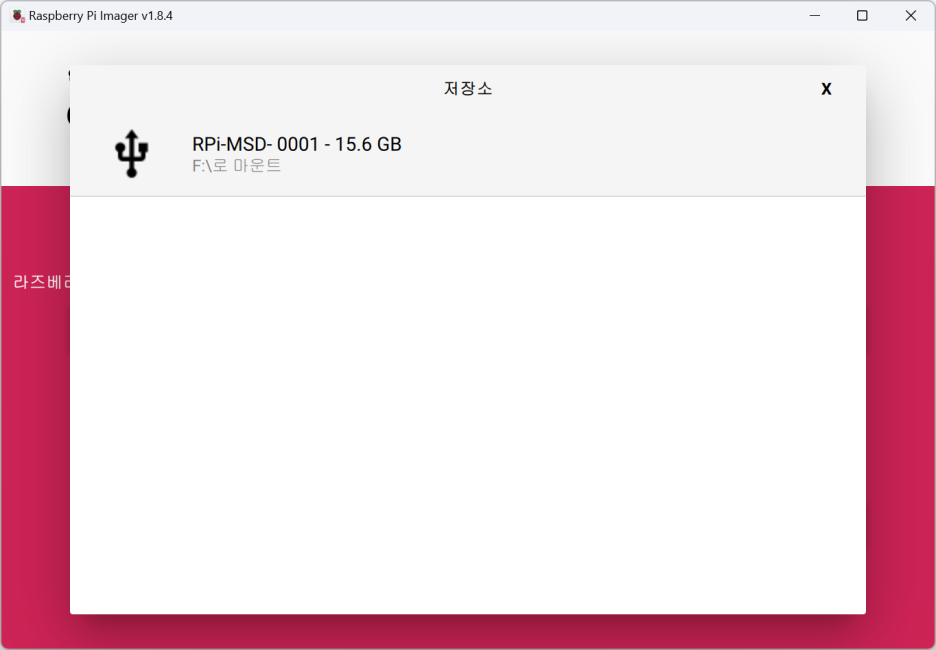

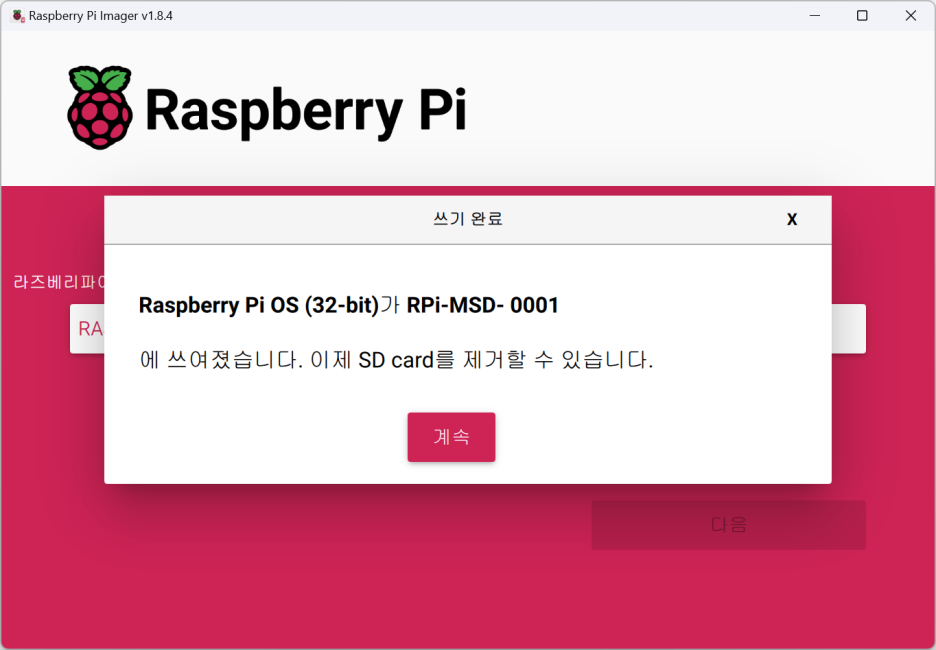

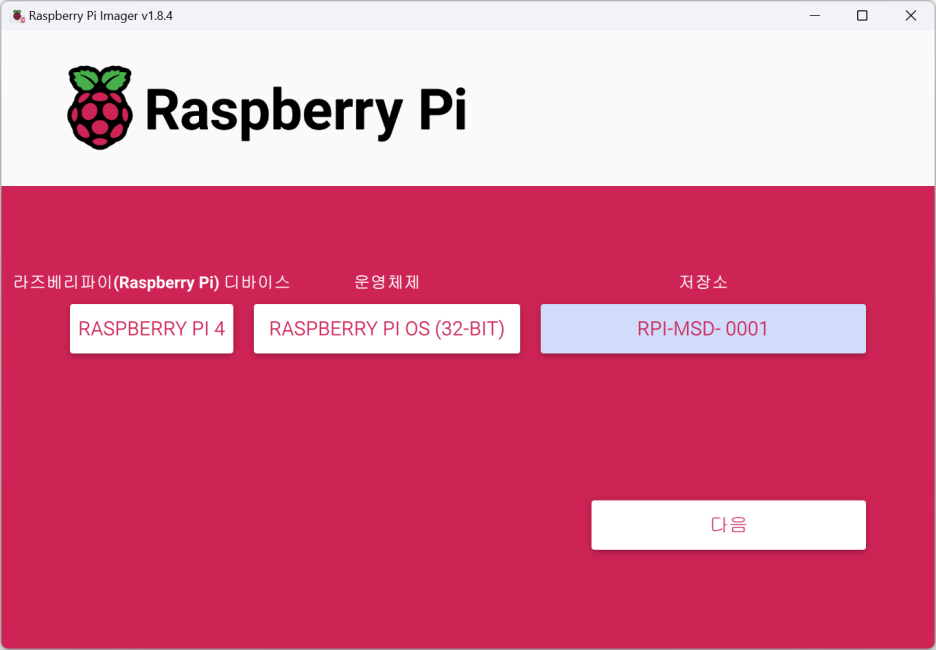

HOST 화면

DEVICE 화면 : rpiboot 실행 전 rpi-eeprom-config로 boot.conf 확인

DEVICE 화면 : rpiboot 실행 후 rpi-eeprom-config로 boot.conf 확인

BOOT_ORDER의 다양한 부팅 모드 설정 속성

Value	Mode	Description
0x0	SD CARD DETECT	Try SD then wait for card-detect to indicate that the card has changed - deprecated now that 0xf (RESTART) is available.
0x1	SD CARD /eMMC	SD card (or eMMC on Compute Module 4).
0x2	NETWORK	Network boot
0x3	RPIBOOT	RPIBOOT
0x4	USB-MSD	USB mass storage boot
0x5	BCM-USB-MSD	USB 2.0 boot from USB Type C socket (CM4: USB type A socket on CM4IO board).
0x6	NVME	CM4 only: boot from an NVMe SSD connected to the PCIe interface.
0x7	HTTP	HTTP boot over ethernet.
0xe	STOP	Stop and display error pattern. A power cycle is required to exit this state.
0xf	RESTART	Restart from the first boot-mode in the BOOT_ORDER field i.e. loop
