| PADS Layout - 다른 버전으로 저장하기(asc) |
PCB를 공유할 때 버전이 안맞으면 안 열리는 경우가 있다. 그럴때는 하위 버전으로 저장해서 공유해야 하는데 Save As... 로는 하위 버전 저장이 안되고 Export 기능을 써서 asc 파일로 저장해야 한다.

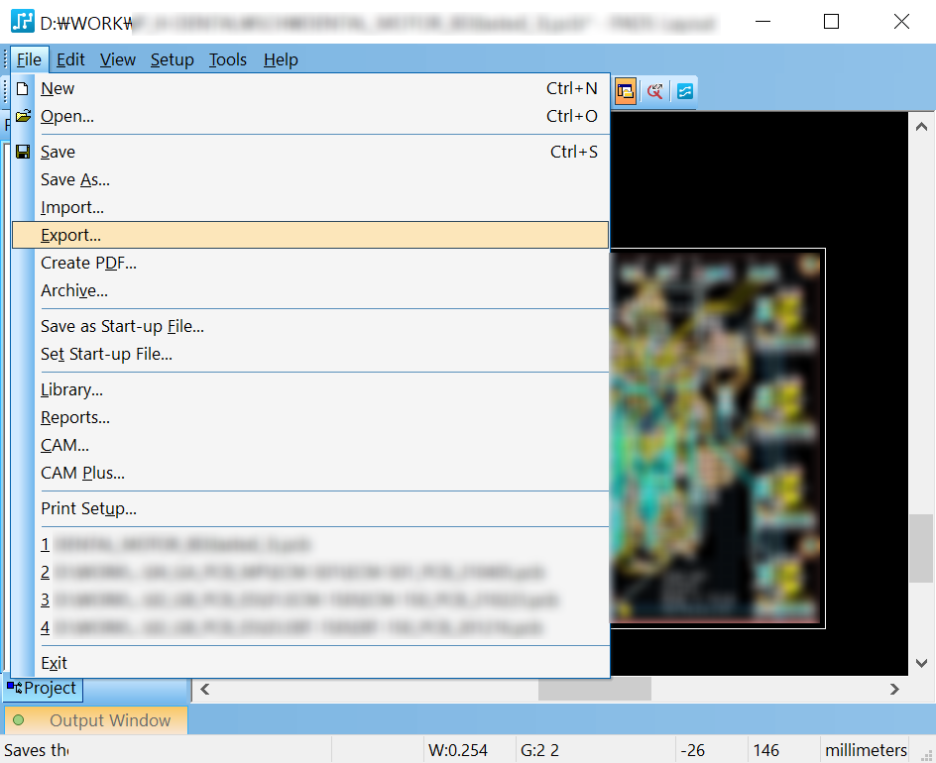

1. File - Export

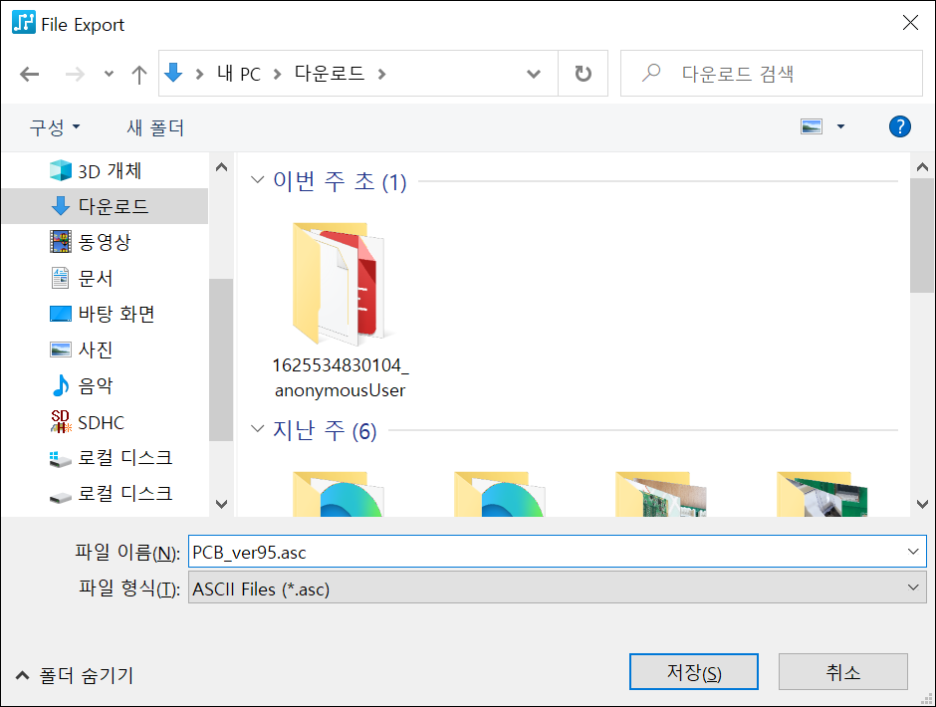

2. 이름 및 저장할 위치 지정

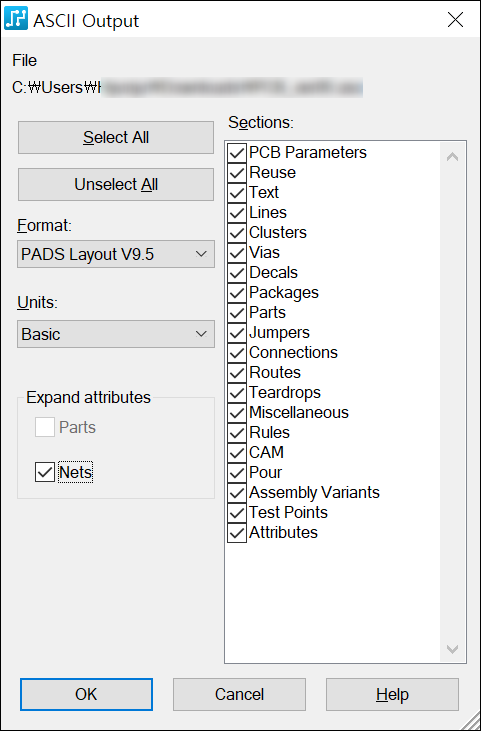

3. 변환할 버전 및 변환 범위 지정(모두 선택)
