OrCAD - 부품 번호(Reference) 정리



OrCAD 회로도에서 부품을 복사해서 쓰다 보면 동일한 부품 번호(Reference)가 생길 수 있다. 또 수정하다 보면 부품 번호도 순서대로 되지 않는다. 이걸 그냥 PCB를 그리면 그리는 사람도 복잡하고, 나중에 그 회로도를 볼 사람도 부품을 한참 찾아야 한다. 아래는 OrCAD 회로도 작성시 부품 번호 정리 방법이다.

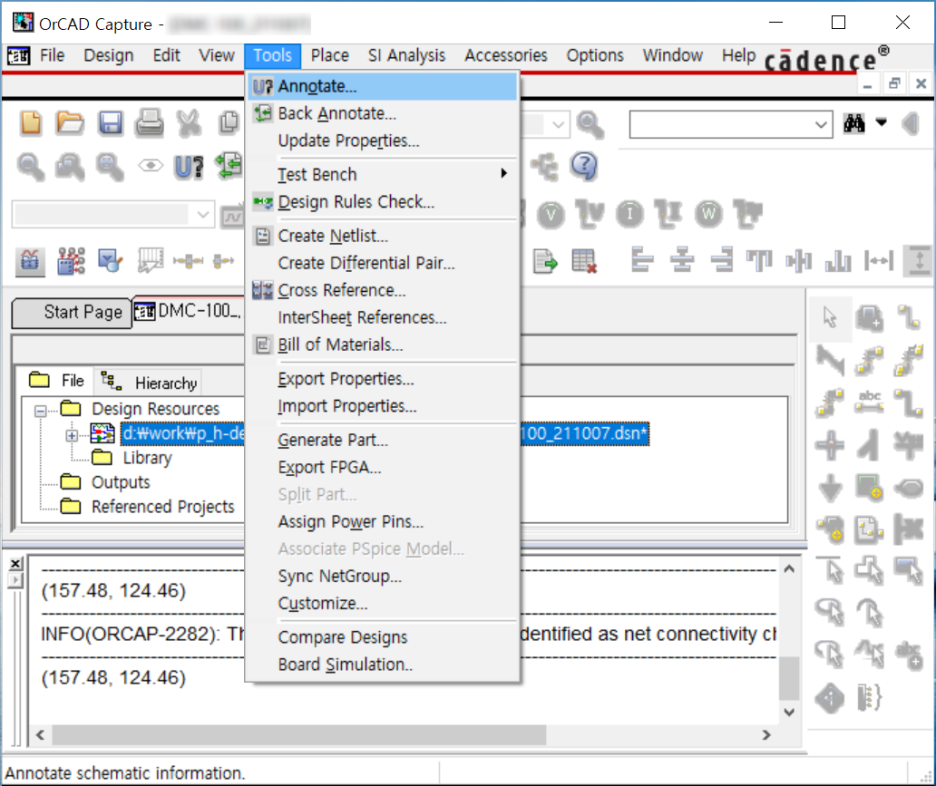

1. Tools - Annotate...



2. Reset part references to "?" - 확인 click

: 모든 부품 번호가 "?"로 수정

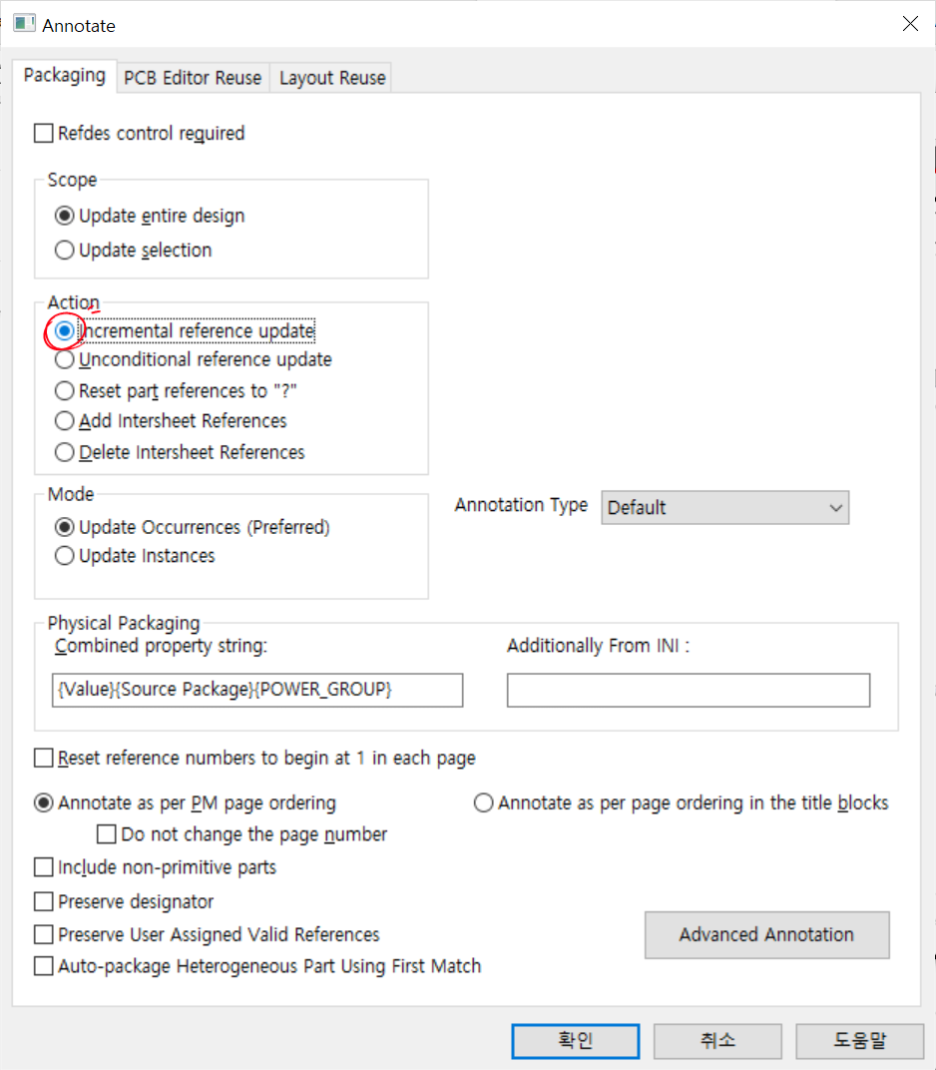

3. Incremental reference update - 확인 click

: 순서에 따라 부품 번호가 증가하게 자동 수정됨



---



회로도 그리고, PCB도 다 그렸는데, 부품 추가를 한다고 하자.

위와 같이 해버리면 PCB eco시에 부품 번호가 전부 뒤죽 박죽 되버린다.

(ex : 추가는 저항 1point 하는데, 저항을 맨 끝이 아닌 중간에 넣고 Reset part references to "?" - Incremental reference updat 하면 새로 추가한 저항 뒤에 있는 저항의 부품 번호가 1개씩 싹 밀려 버린다)

아래와 같이 하면 새로 복사하는 부품은 "?"로 표시 되고, 이 부품 번호만 update 하면 된다.

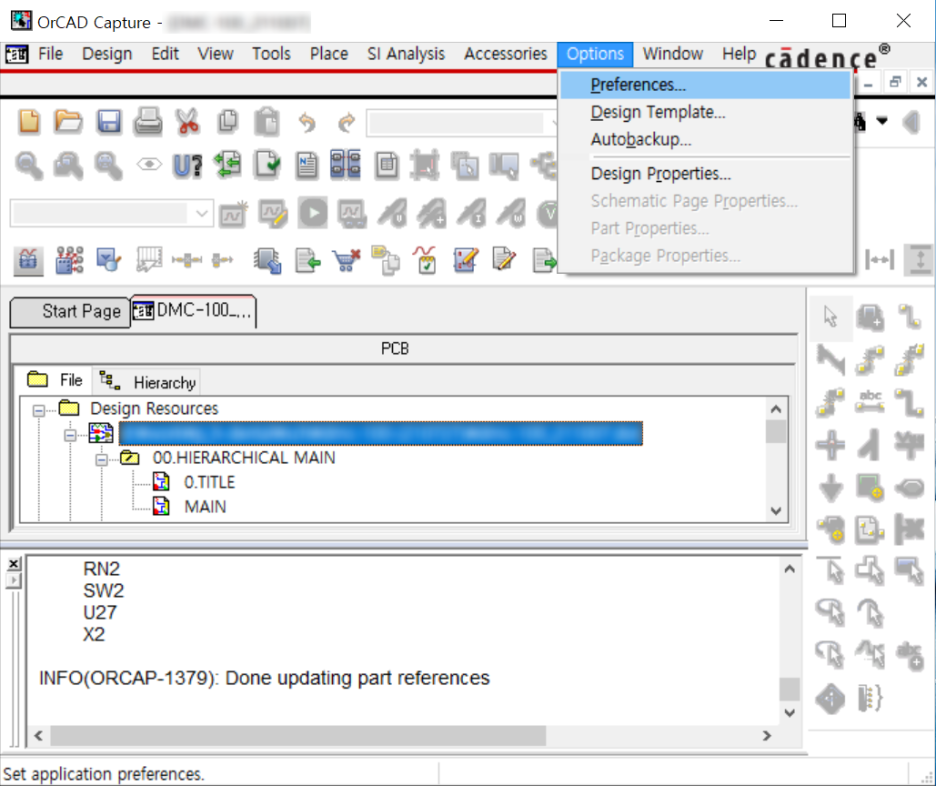

1. Options - Preference...

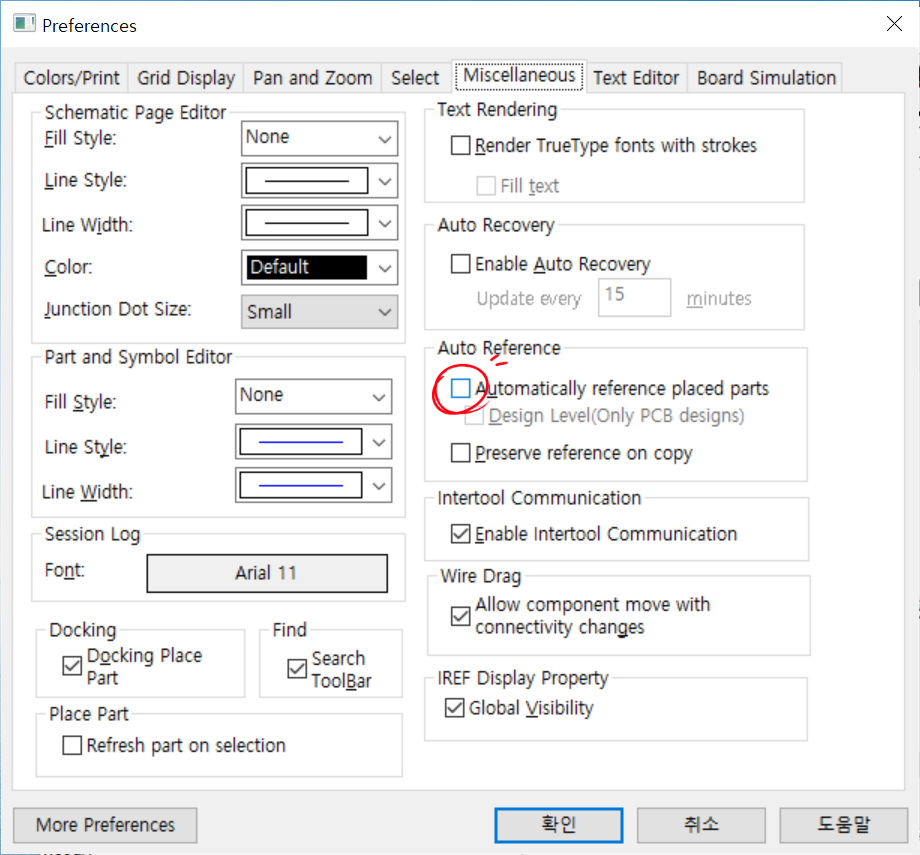

2. Miscellaneous - Auto Referece - Automatically reference placed parts 체크 박스 해제



이제 새로 추가 하는 부품 번호는 "?"로 표시 되며, 부품 추가 완료 후 아래와 같이 Incremental reference update만 해주면 "?" 표시된 부품만 부품 번호가 업데이트 된다.

---

Annotate 기능 설명

Scope

Update entire design	도면 전체 적용
Update selection	선택한 도면만 적용



Action



Incremental reference update	기존의 Reference name을 가지고 있는 것외 초기화(물음표) 되어 있는 것만 update
Unconditional	기존의 Reference name을 무시하고 처음부터 갱신. 회도로의 왼쪽 위에서 부터, 그리고 sheet순서대로 일괄적으로 부품을 Reference를 새로 설정해 부여
Reset part references to “?”	모든 Reference 초기화
Add Intersheet reference	평면 도면을 연결하고 있는 off-page connector 주위에 연결된 페이지 넘버를 표시
Delete Intersheet Referenc	Intersheet Reference를 삭제



Mode

Update Occurrences	Reference update시 부품을 물리적으로 판단 Reference update
Update Instances(Preferred)	부품을 논리적으로 판단 Reference update함
