PCB 3D 지원이 알티움만 가능했었는데, PADS도 VX.2부터 3D 기능이 추가 되었다.
부품은 library를 불러와서 해당 부품에 매칭 시키는 방식으로 진행한다.
1. View - PADS 3D(or 키보드 숫자3)

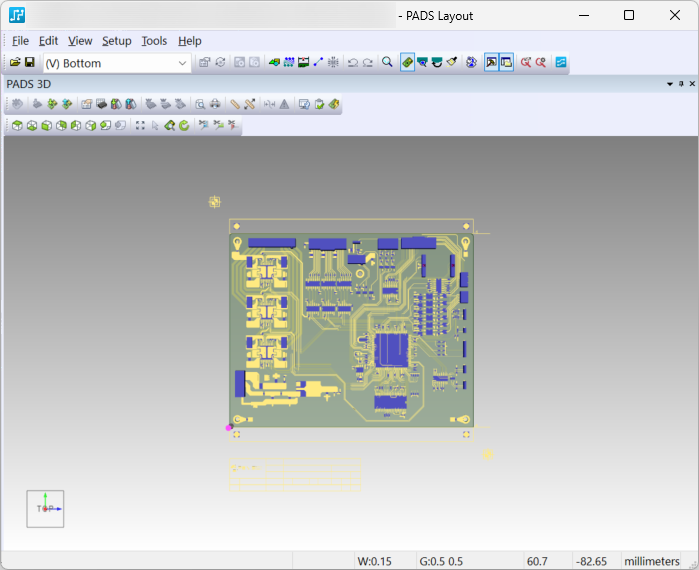

3D 화면으로 전환됨

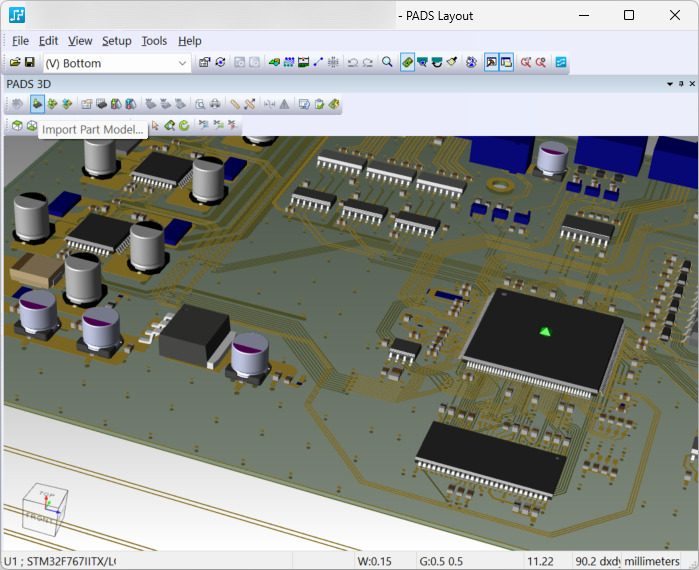

2. 부품 선택 후 - Import Part Model

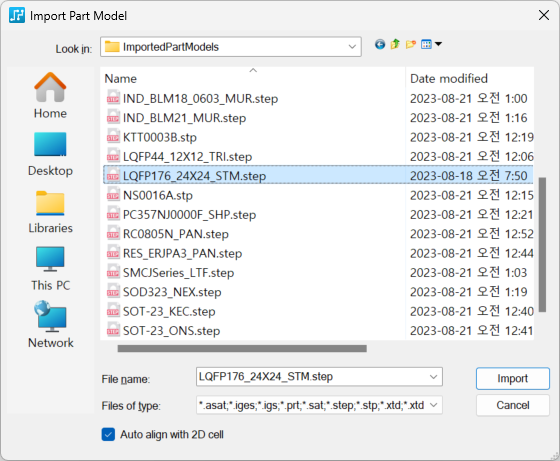

3.해당 부품의 3D Import

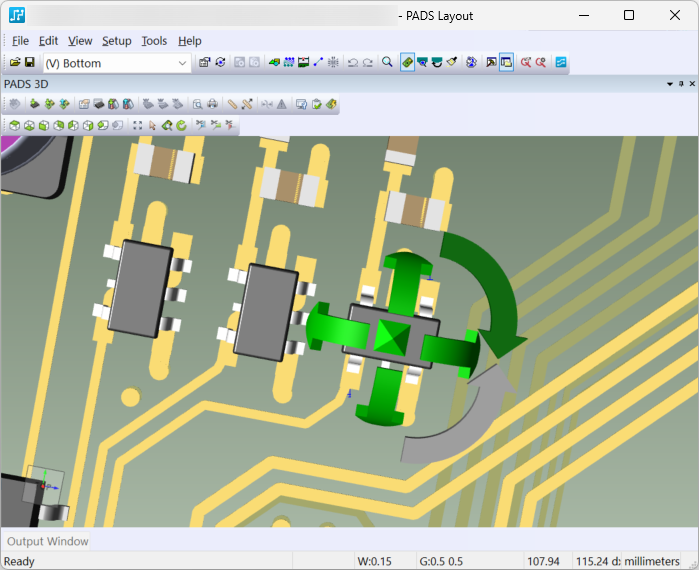

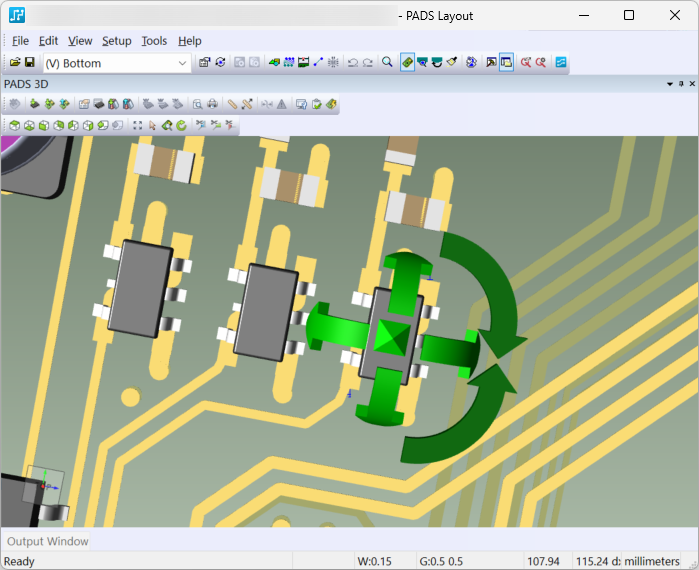

4. 방향까지 알아서 붙지 않으므로 화살표를 눌러 방향 설정

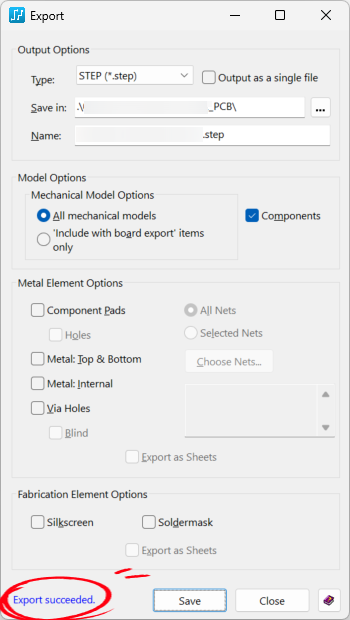

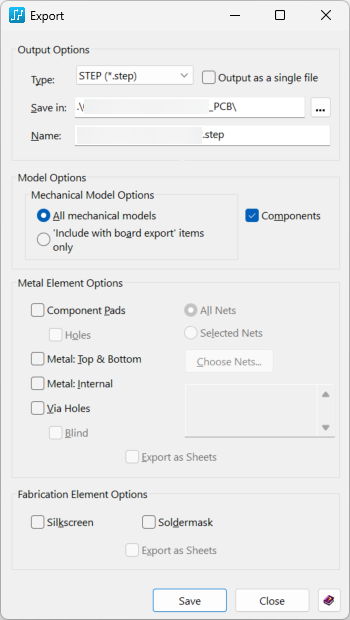

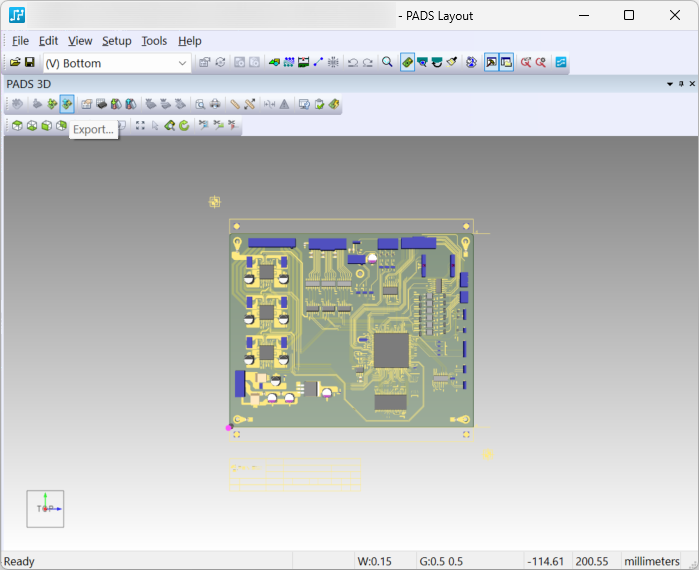

5. Export를 눌러 3D 데이터 저장
6. 저장할 위치 지정

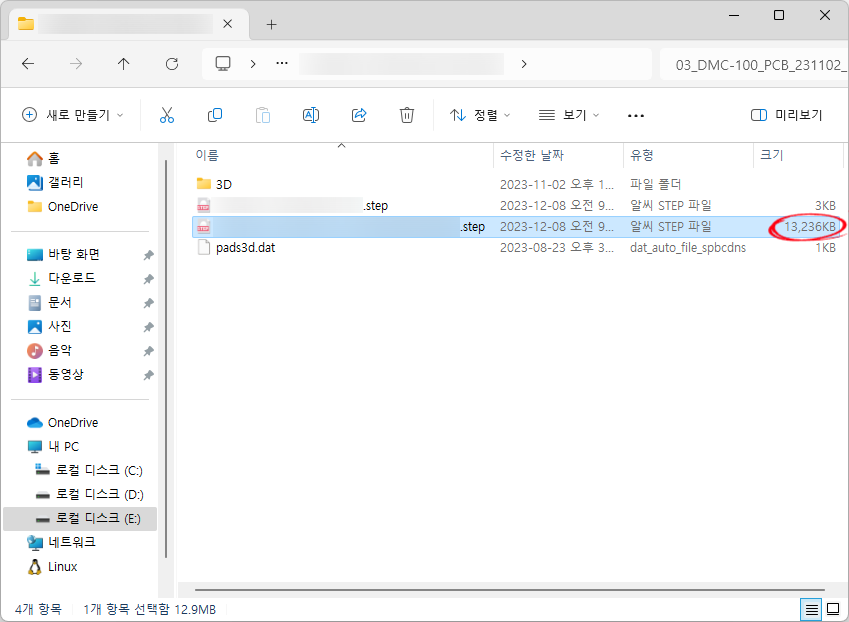

2번 Import Part Model에서 불러들인 데이터는 _PCB 폴더 안에 들어가 있다.
*.step 파일이 두개 생기는데 그중에서 용량이 큰게 실제 3D 모델 데이터이다.

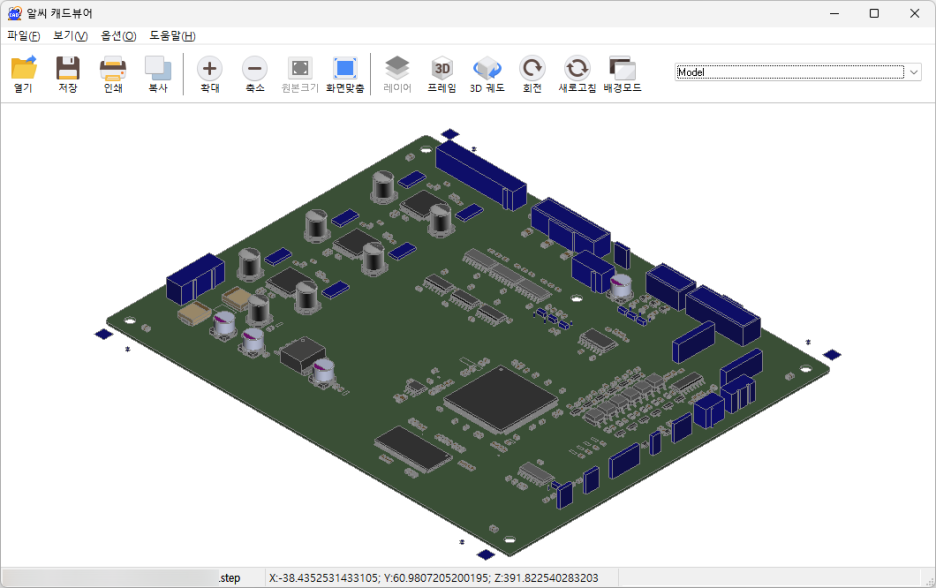

*.step 파일은 알씨 캐드뷰어로도 확인 가능
