OrCAD 회로도에서 BOM(Bill of Materials)를 추출하는 방법을 설명한다. 기본 출력은 텍스트로 나오는데, 엑셀로 출력하면 편집이 용이하다.

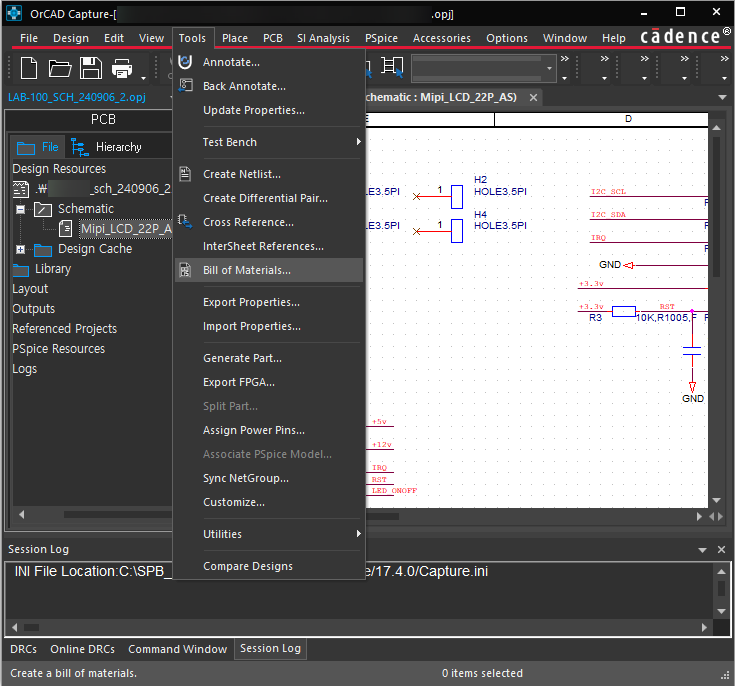

1. Tools - Bill of Materials...

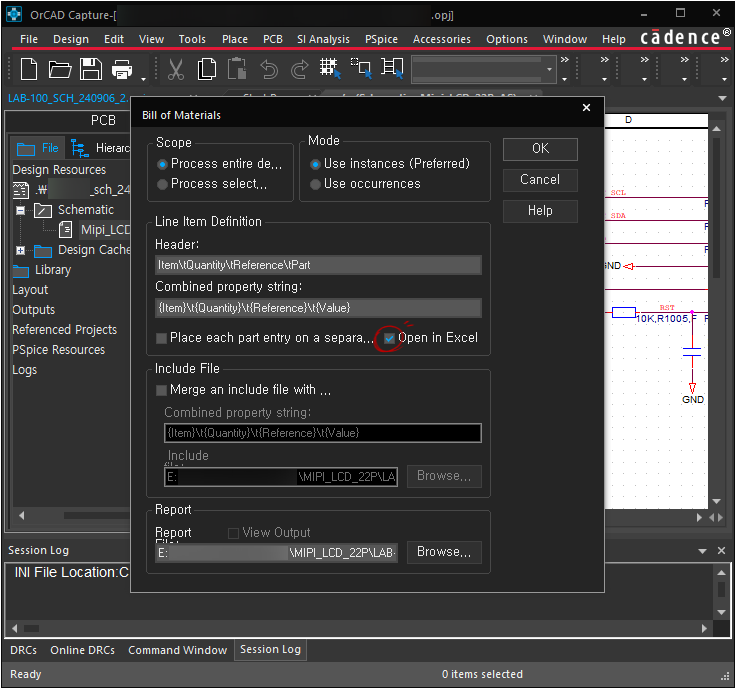

2. Open in Excel - 체크 박스 click
: BOM이 엑셀로 출력

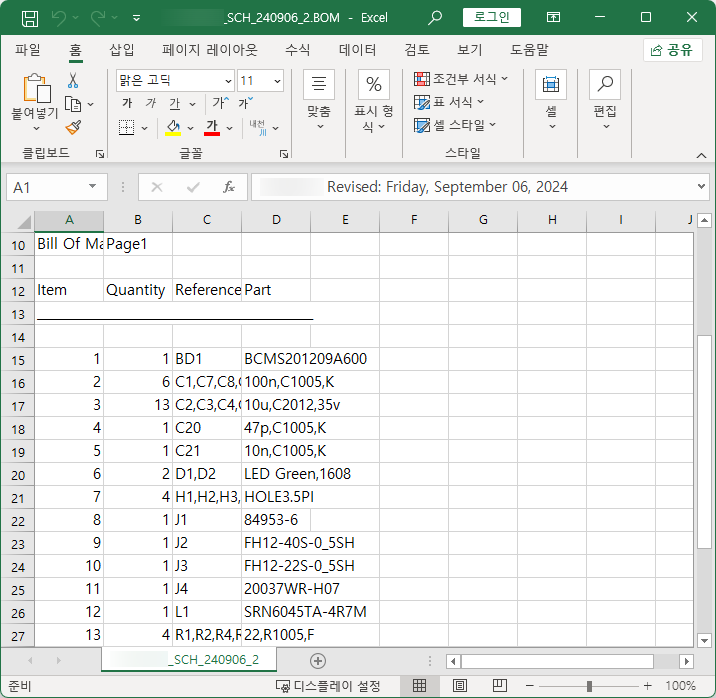

3. 다음과 같이 BOM이 엑셀로 출력
: 엑셀로 출력하지 않으면 텍스트 형식은 부품이 많아지면 줄이 바뀌어서 편집하기 불편함
