PADS 기준 좌표 설정 방법은 아래와 같다.

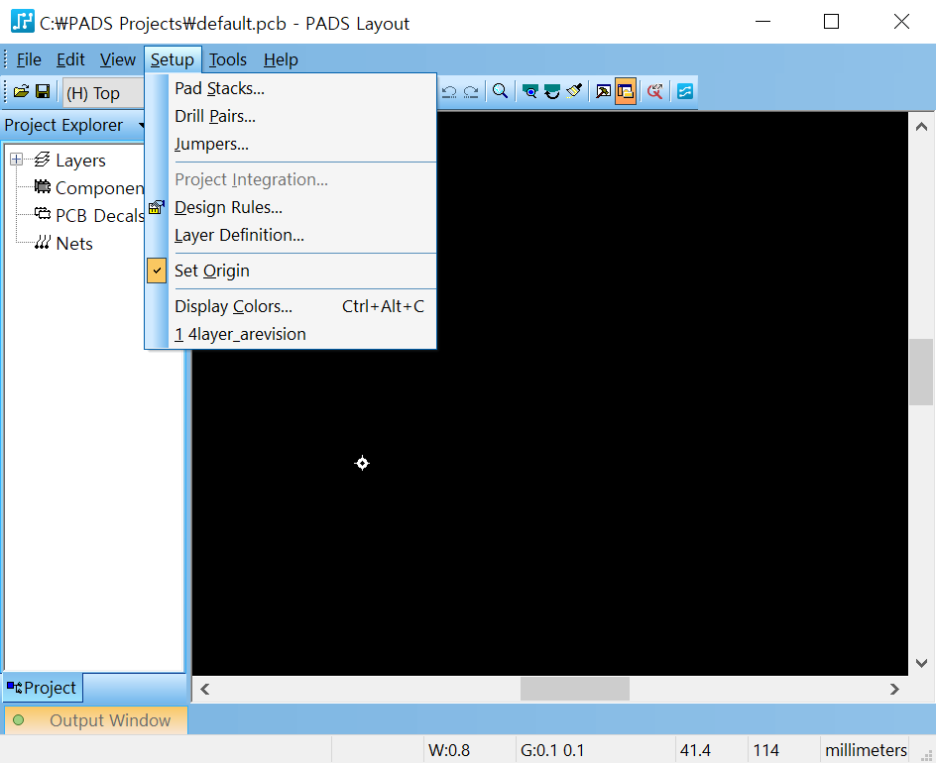

1. Setup - Set Origin

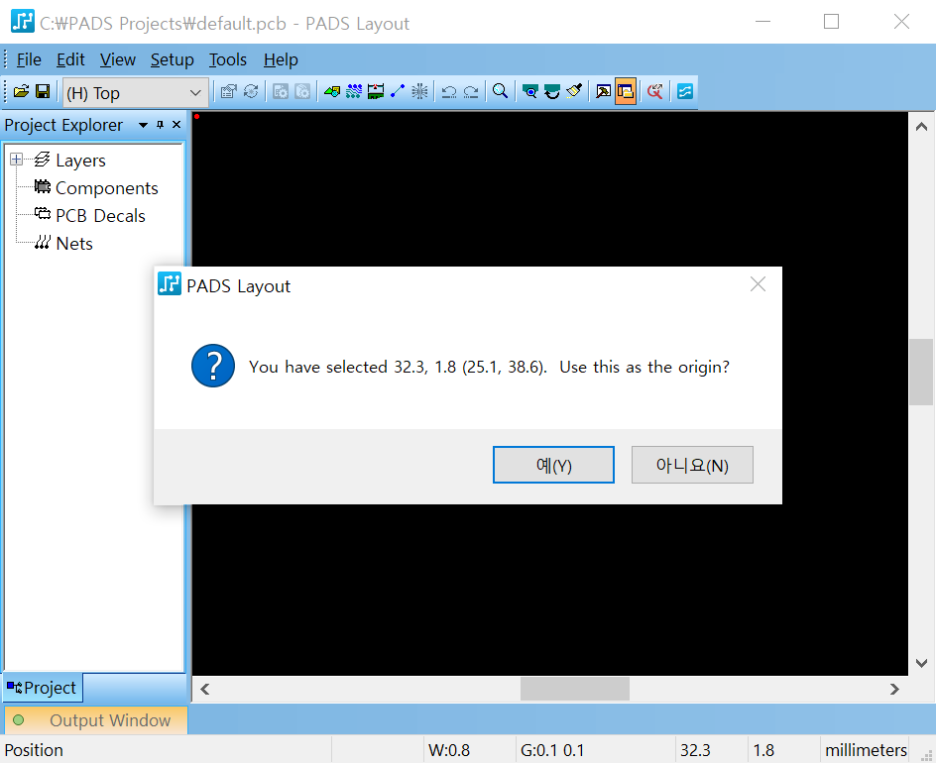

2. 원하는 위치 지정
처음부터 기준 좌표 기준으로 그리는 것을 권장 하지만, 기준 좌표를 옮겨야 할 경우도 있다.
기준 좌표를 Board Outline의 모서리(교차점)에 지정하고 싶을 때 아래를 참조 하자.

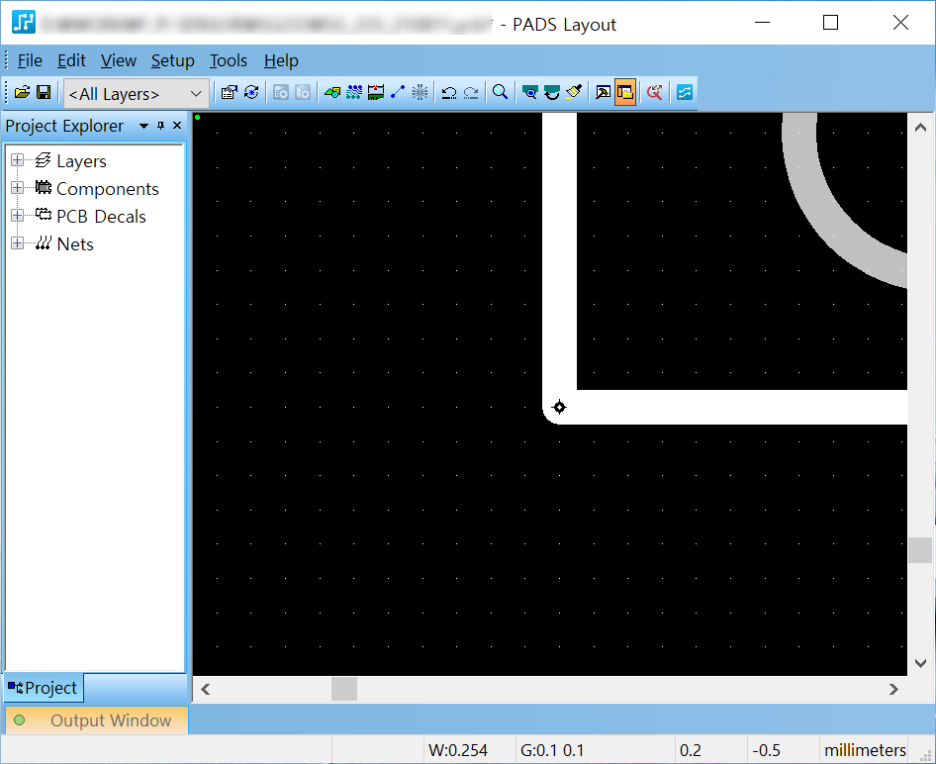

1. 기준 좌표를 Board Outline의 모서리(교차점)에 지정하고 싶을 때
2. Board Outline 모서리(교차점)에 기준 좌표를 지정하기 위해 두개의 Board Outline 선택
3. Setup - Set Origin
4. Board Outline의 Properties를 확인하여 제대로 지정 되었는지 확인
