OrCAD에서 Title Block은 Place Part에 없다.

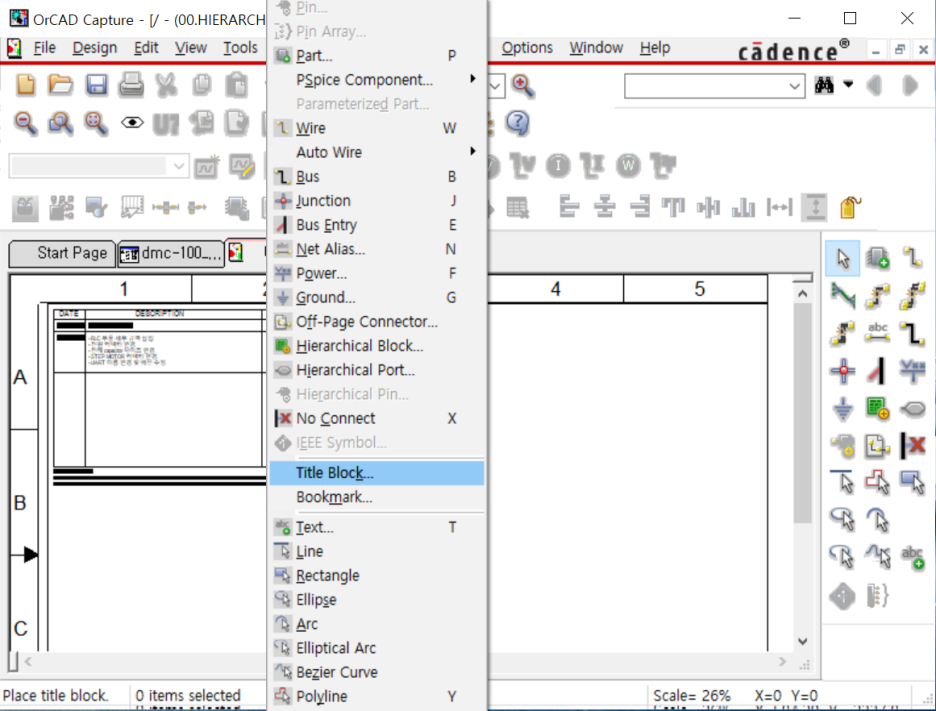

1. Place - Title Block

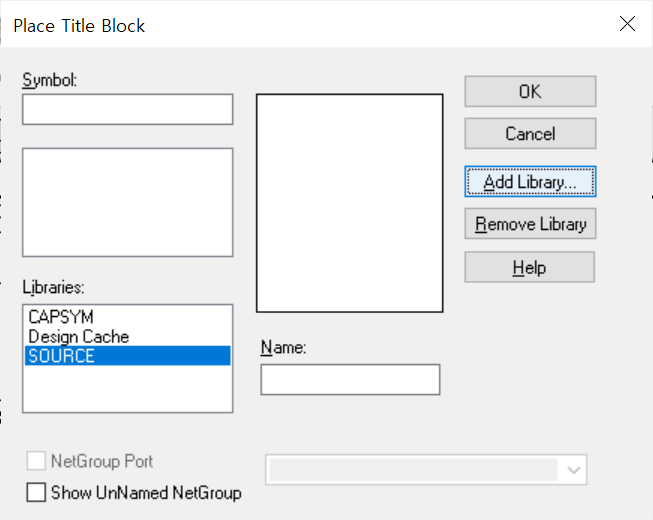

2. Add Library에서 만들어 놓은 Title Block 추가

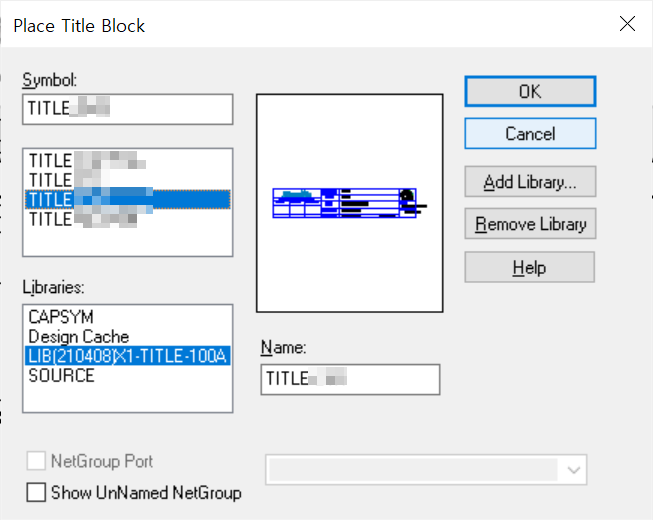

3. 사용하고자 하는 Title Block 선택

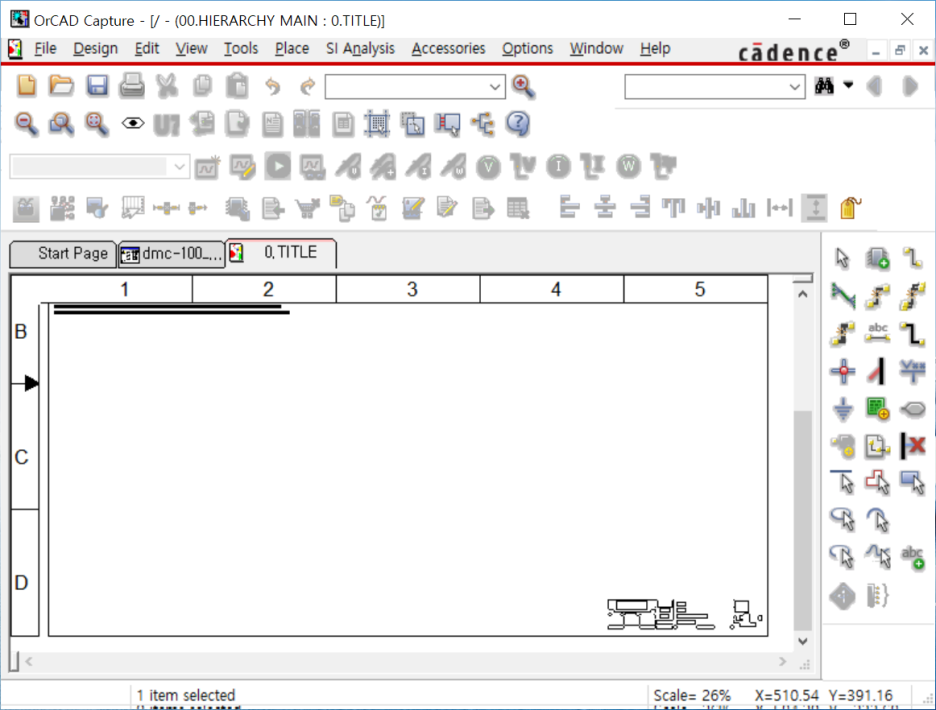

4. 회로도에 배치(삐져나오게 배치해도 예쁘게 안으로 들어옴)
참 쉽죠?
'아무리 Title Block을 배치해도 Title Block이 안보여요' 하시는 분은

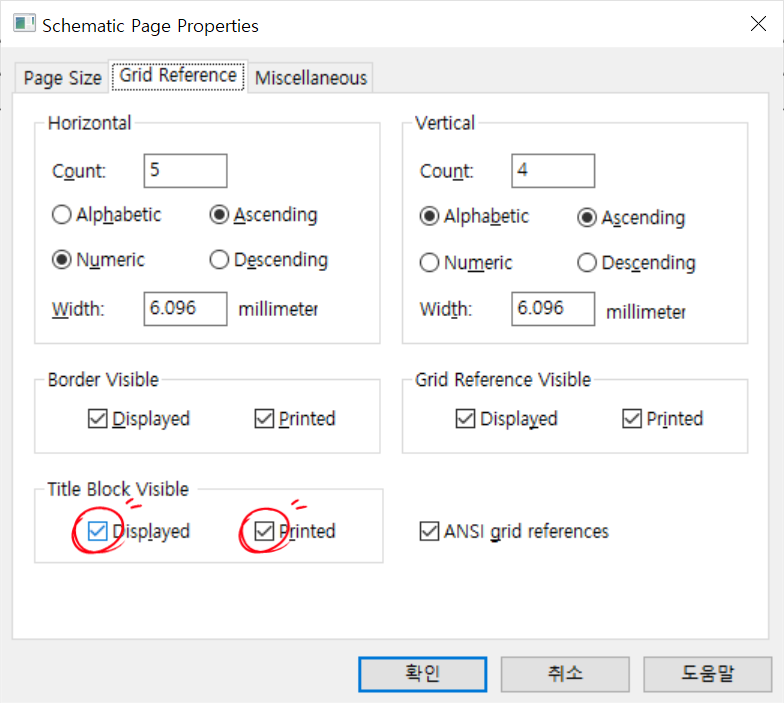

회로도 마우스 우클릭 하고 Schematic Page Properties에 들어가서
아래의 Title Block Visible이 'Displayed'로 되어있는지 확인 할 것.
