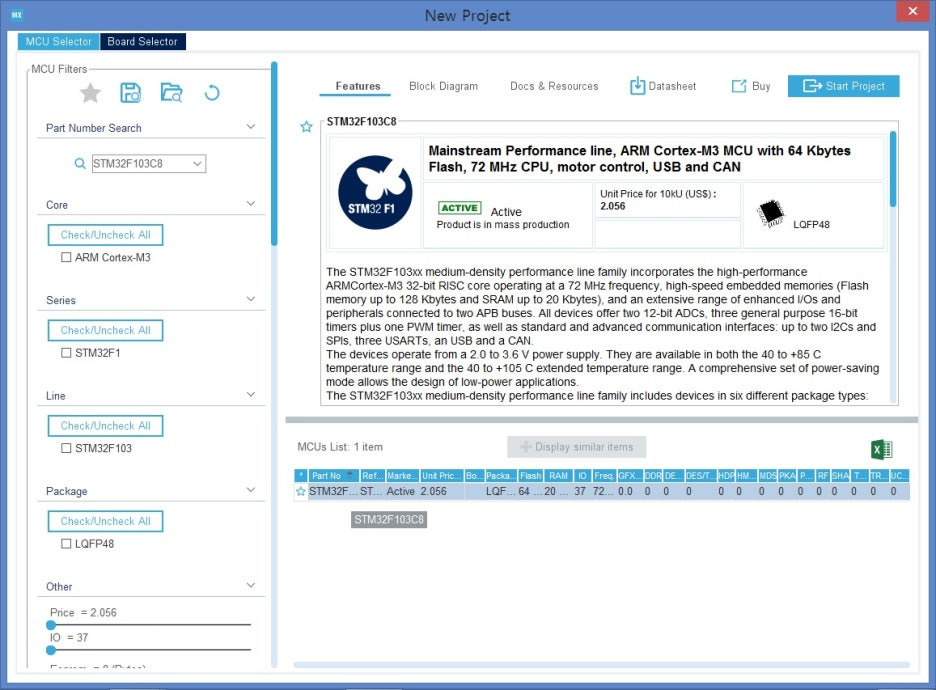

1. STM32CubeMX 실행

- New Project

- Part Number Search : STM32F103C8-LQFP48

- Start Project

- Pinout 설정

- Peripheral Tree에서 설정

- Pin을 직접 설정

2. SYS(ST-LINK 사용을 위해서는 설정해야 함, ISP mode 사용시 필요 없으며 ISP mode 사용 방법은 다른 곳에서 설명)

- 'Pinout & Configuration' Tab으로 이동

1) System Core 선택

2) SYS 선택

- Debug : Serial Wire(SWD) 선택

- PA13(SWDIO), PA14(SWCKL)에 자동 할당(녹색으로 표시)

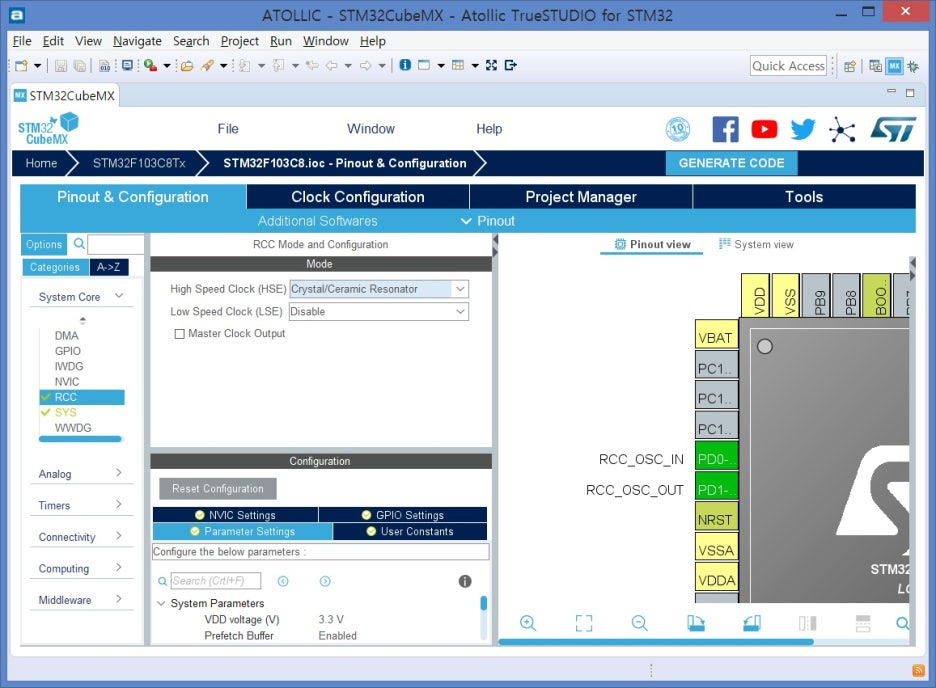

3. Clock Configuration(HSE) 설정

- 'Pinout & Configuration' Tab으로 이동

1) System Core 선택

2) RCC(Reset and Clock Control) 항목 선택

- High Speed Clock(HSE) : Crystal/Ceramic Resonator 선택

- PD0-OSC_IN(RCC_OSC_IN), PD1-OSC_OUT(RCC_OSC_OUT) 자동 할당(녹색 표시 )

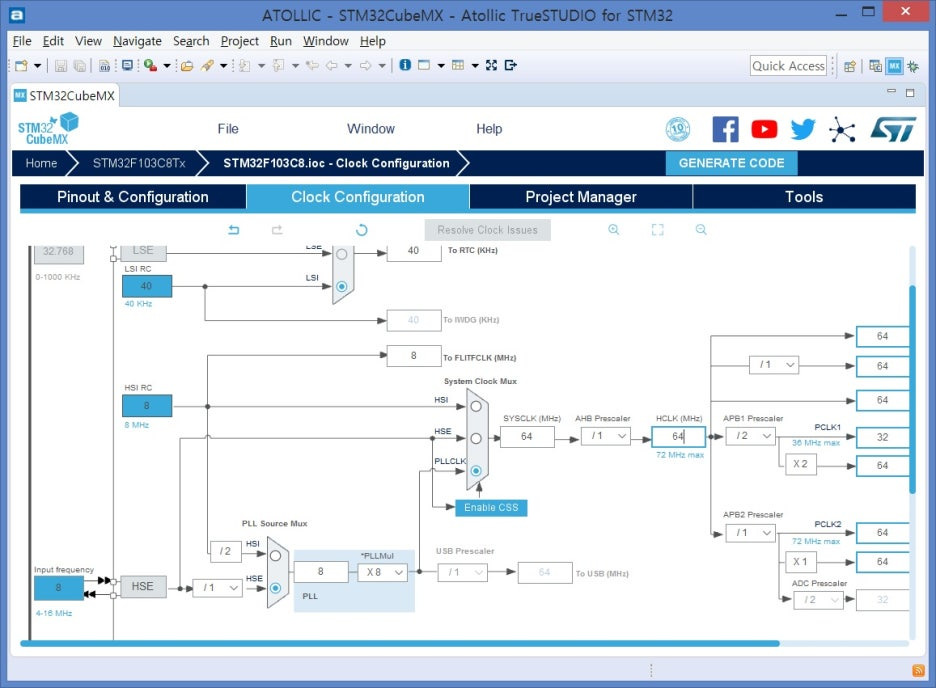

- 'Clock Configuration' Tab으로 이동

1) PLL Source Mux : HSE 선택

2) HCLK : 64(MHz) 입력

4. Clock Configuration(LSE) 설정

- 'Pinout & Configuration' Tab으로 이동

1) System Core 선택

2) RCC(Reset and Clock Control) 항목 선택

- Low Speed Clock(LSE) : Crystal/Ceramic Resonator 선택

- PC14-OSC32_IN(RCC_OSC32_IN), PC15-OSC32_OUT(RCC_OSC32_IN) 자동 할당(녹색 표시)

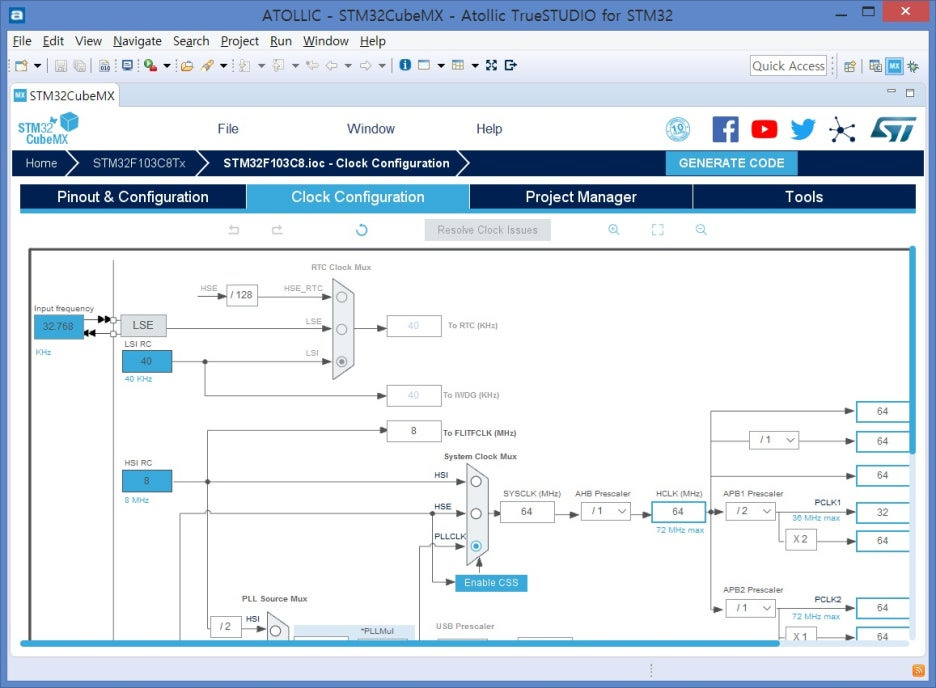

- 'Clock Configuration' Tab으로 이동

1) RTC Clock Mux : LSE 활성화 안됨

- 'Clock Configuration' Tab으로 이동

1) RTC Clock Mux : LSE 선택

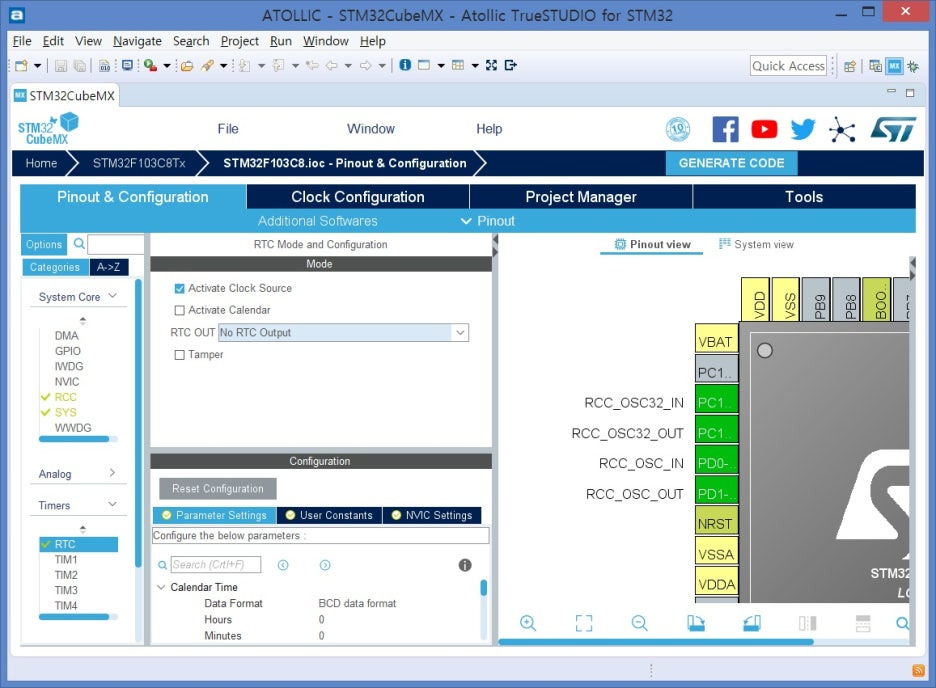

- RTC 기능 설정 후 LSE 선택 가능

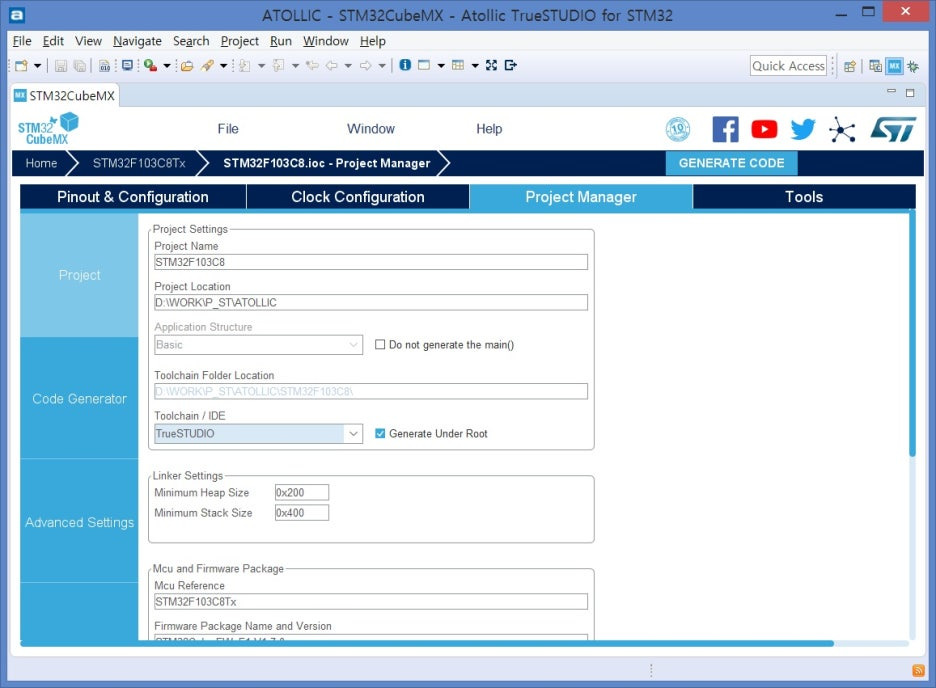

6. 'Project Manager' Tab

1) Project Name 입력

2) Toolchain / IDE 선택 : 여기서는 TrueSTUDIO 선택

※ Toolchain / IDE를 TrueSTUDIO가 아닌 다른것으로 선택하고 GENERATE CODE를 한번이라도 하면

Toolchain을 TrueSTUDIO로 다시 선택해도 ATOLLIC에서 Build가 안되는 경우가 있으니,

위 같은 실수를 했을 경우 생성된 source를 지우고 다시 GENERATE CODE 할것을 권장함

3) GENARATE CODE 클릭
