MCU
STM32F103(ST)
IDE
Atollic(TrueSTUDIO), STM32CubeMX
목표
printf()를 이용하여 UART로 문자열 출력



- 상태 모니터링이나 디버깅 메시지를 위한 printf() 사용

- PC 프로그램 작성시 printf()는 모니터 출력

- MCU에서는 UART를 통하여 printf() 사용



1. STM32CubeMX : UART 설정

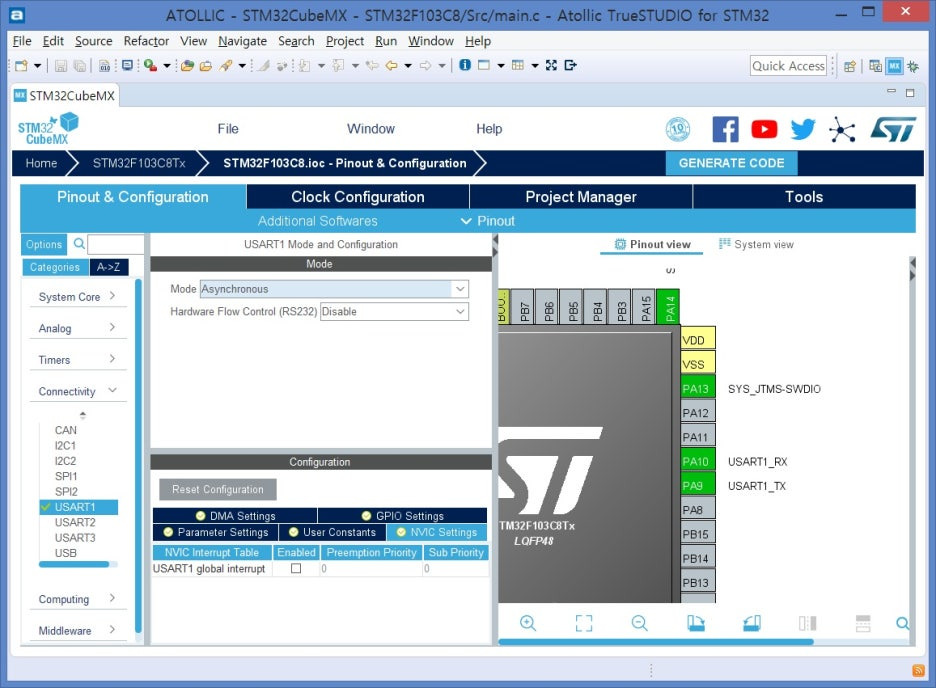

- 'Pinout & Configuration' Tab으로 이동

1) Connectivity 선택

2) USART1 항목 선택

- Mode : Asynchronous, Synchronous 등

- Hardware Flow Control : Disable

- PA9(USART1_TX), PA10(USART1_RX) 자동 할당(녹색 표시)

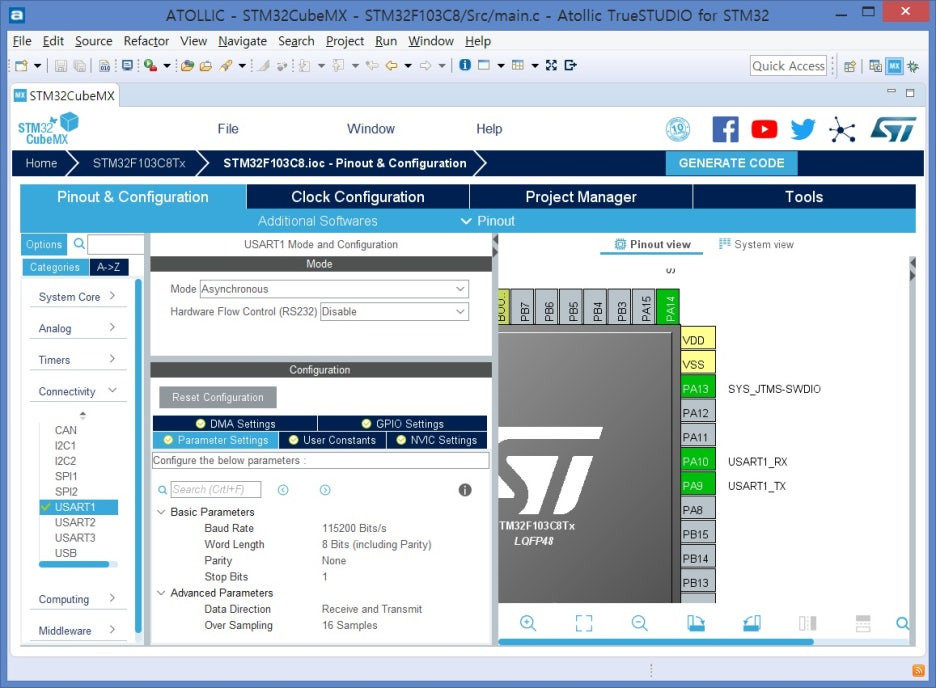

- Parameter Settings 확인

1) Baud Rate : 115200 Bits/s

2) Word Length : 8 Bits

3) Parity : None

4) Stop Bits : 1

2. ATOLLIC : main.c 수정

- printf() : 사용 하여 메시지 출력

  /* USER CODE BEGIN 2 */
  printf("STM32F103 printf() TEST.\r\n");
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)


- 아무것도 출력 되지 않음



- 표준 출력 변경 : 표준 출력이 Terminal I/O에 연결 되어 있기 때문에 아래를 추가하여 표준 출력을 변경 해야 함

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
int _write(int FD, char *buffer, int len)
{
	HAL_UART_Transmit (&huart1, (uint8_t*)buffer, len, 500);
	return len;
}
/* USER CODE END 0 */




저작자표시 비영리 변경금지 (새창열림)

'ST > STM32F103C8' 카테고리의 다른 글

STM32F103C8 - ADC(Interrupt)  (0) 2025.08.08
STM32F103C8 - ADC(Polling)  (1) 2025.08.08
STM32F103C8 - UART(DMA)  (3) 2025.08.08
STM32F103C8 - UART(Interrupt)  (1) 2025.08.08
STM32F103C8 - UART(Polling)  (1) 2025.08.08



MCU
STM32F103(ST)
IDE
Atollic(TrueSTUDIO), STM32CubeMX
목표
HAL driver를 사용하여 UART를 2개 열어서 DMA mode로 서로 TX-RX를 주고 받게 한다.



1. STM32CubeMX : UART-DMA 설정

- 'Pinout & Configuration' Tab으로 이동

1) Connectivity 선택

2) USART1 항목 선택

- Mode : Asynchronous, Synchronous 등

- Hardware Flow Control : Disable

- PA9(USART1_TX), PA10(USART1_RX) 자동 할당(녹색 표시)

3) USART2 도 똑같이 설정

3) USART2 항목 선택

- Mode : Asynchronous, Synchronous 등

- Hardware Flow Control : Disable

- PA9(USART2_TX), PA10(USART2_RX) 자동 할당(녹색 표시)



- Parameter Settings 확인

1) Baud Rate : 115200 Bits/s

2) Word Length : 8 Bits

3) Parity : None

4) Stop Bits : 1



- DMA Settings 확인

1) DMA 선택

2) Add 클릭

3) USART1_TX : Mode : Circular, Increment : Memory

4) USART2_RX : Mode : Circular, Increment : Memory



- GENERATE CODE 클릭

2. ATOLLIC : main.c 수정

- main() : 변수 선언

int main(void)
{
  /* USER CODE BEGIN 1 */
	HAL_StatusTypeDef status = HAL_ERROR;

	int i = 0;

	char tx_data[62] = {};
	char rx_data[60] = {};
  /* USER CODE END 1 */


- main() : 실행 코드

/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_RTC_Init();
MX_USART1_UART_Init();
/* USER CODE BEGIN 2 */
for(i = 0 ; i < 60 ; i++)
{
	tx_data[i] = i+48;
}
status = HAL_UART_Transmit_DMA(&huart1, tx_data, 60);

if(status == HAL_OK)
{
	HAL_UART_Receive_DMA(&huart1, rx_data, 60);
}
else
{
	__HAL_UART_CLEAR_OREFLAG(&huart2);
}

for(i = 0 ; i < 60 ; i++)
{
	printf("%c ", rx_data[i]);
}

/* USER CODE END 2 */


위 예제는 DMA를 사용하기 위한 기본 설정을 설명한 것이고, 들어온 데이터를 처리 못하면 데이터 잃어 버릴 수 있으므로 링버퍼를 만들어 데이터 관리를 해야함





저작자표시 비영리 변경금지 (새창열림)

'ST > STM32F103C8' 카테고리의 다른 글

STM32F103C8 - ADC(Polling)  (1) 2025.08.08
STM32F103C8 - printf()를 이용하여 UART로 문자열 출력  (0) 2025.08.08
STM32F103C8 - UART(Interrupt)  (1) 2025.08.08
STM32F103C8 - UART(Polling)  (1) 2025.08.08
STM32F103C8 - GPIO(EXTI)  (2) 2025.08.08



MCU
STM32F103(ST)
IDE
Atollic(TrueSTUDIO), STM32CubeMX
목표
HAL driver를 사용하여 UART를 2개 열어서 interrupt mode로 서로 TX-RX를 주고 받게 한다.



1. STM32CubeMX : UART-Interrupt(1) 설정

- 'Pinout & Configuration' Tab으로 이동

1) Connectivity 선택

2) USART1 항목 선택

- Mode : Asynchronous, Synchronous 등

- Hardware Flow Control : Disable

- PA9(USART1_TX), PA10(USART1_RX) 자동 할당(녹색 표시)

3) USART2 도 똑같이 설정



- Parameter Settings 확인

1) Baud Rate : 115200 Bits/s

2) Word Length : 8 Bits

3) Parity : None

4) Stop Bits : 1

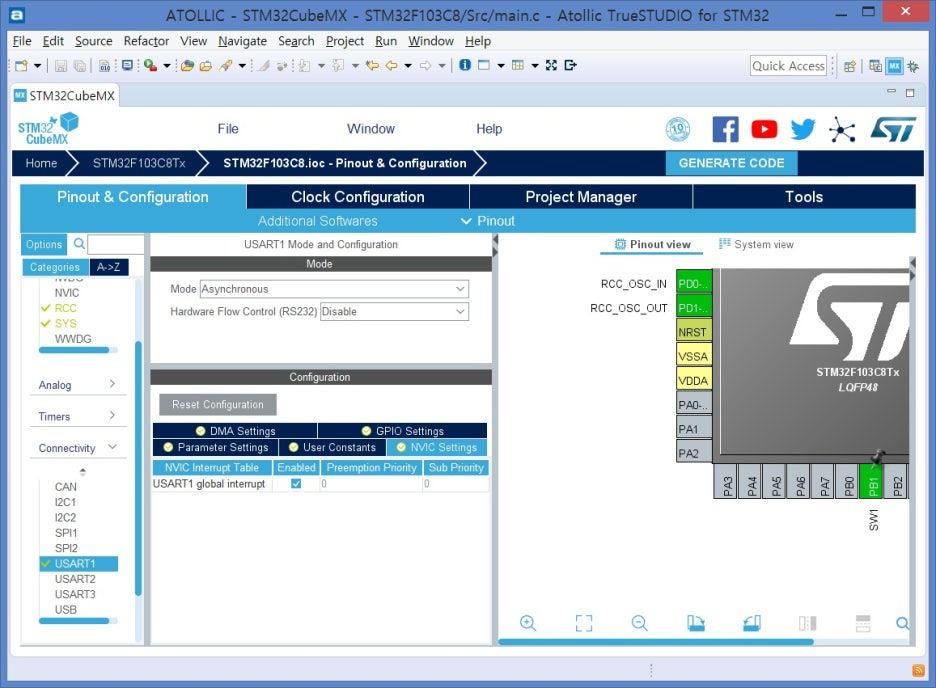

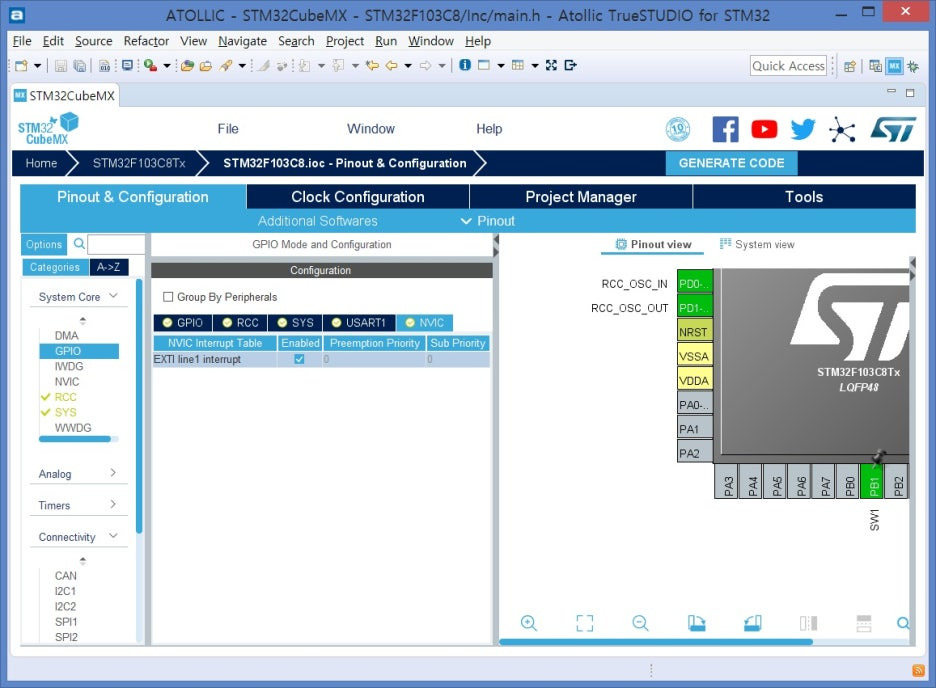

- NVIC Settings 확인

1) NVIC 선택

2) USART1 global interrupt : Enabled에 체크



- GENERATE CODE 클릭

2. ATOLLIC 실행



- main() : 변수 선언

int main(void)
{
  /* USER CODE BEGIN 1 */
	HAL_StatusTypeDef status = HAL_ERROR;

	int i = 0;

	char tx_data[62] = {};
	char rx_data[60] = {};
  /* USER CODE END 1 */


- main() : 실행 코드

/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_RTC_Init();
MX_USART1_UART_Init();
/* USER CODE BEGIN 2 */
for(i = 0 ; i < 60 ; i++)
{
	tx_data[i] = i+48;
}
status = HAL_UART_Transmit_IT(&huart1, tx_data, 60);

if(status == HAL_OK)
{
	HAL_UART_Receive_IT(&huart1, rx_data, 60);
}
else
{
	__HAL_UART_CLEAR_OREFLAG(&huart2);
}

for(i = 0 ; i < 60 ; i++)
{
	printf("%c ", rx_data[i]);
}

/* USER CODE END 2 */


- 일정 사이즈(60)개가 들어와야 인터럽트 발생. 59 or 61개가 들어오면 정상적인 동작을 기대 할 수 없음

- 위와 같이 60개 보내고 60개 받을때는 문제 없이 동작하는 것 처럼 보이나, 내가 컨트롤 할 수 없는 Delay가 생기면 Overrun Error 발생될 수 있음(데이터가 들어오면 처리 해야 하는데, delay 때문에 처리는 못하고 데이터가 또 들어오면 Overrun)

3. STM32CubeMX : UART-Interrupt(2) 설정

- Configuration은 위와 동일

- USART1 NVIC enable 할 것



4. ATOLLIC 실행



- stm32f7xx_it.c : USART1_IRQHandler 생성됨

void USART1_IRQHandler(void)
{
	/* USER CODE BEGIN USART1_IRQn 0 */

	/* USER CODE END USART1_IRQn 0 */
	HAL_UART_IRQHandler(&huart1);
	/* USER CODE BEGIN USART1_IRQn 1 */

	/* USER CODE END USART1_IRQn 1 */
}


- USART1_IRQHandler 수정

void USART1_IRQHandler(void)
{
  /* USER CODE BEGIN USART1_IRQn 0 */
	if((huart1.Instance->ISR & UART_FLAG_RXNE) != RESET)
	{
		rx_data[rx_index++] =  huart1.Instance->RDR;
	}

  /* USER CODE END USART1_IRQn 0 */
  HAL_UART_IRQHandler(&huart1);
  /* USER CODE BEGIN USART1_IRQn 1 */

  /* USER CODE END USART1_IRQn 1 */
}


위와 같이 rx 데이터가 들어올 때 바로 읽어야 Overrun Error 발생 하지 않음



저작자표시 비영리 변경금지 (새창열림)

'ST > STM32F103C8' 카테고리의 다른 글

STM32F103C8 - printf()를 이용하여 UART로 문자열 출력  (0) 2025.08.08
STM32F103C8 - UART(DMA)  (3) 2025.08.08
STM32F103C8 - UART(Polling)  (1) 2025.08.08
STM32F103C8 - GPIO(EXTI)  (2) 2025.08.08
STM32F103C8 - GPIO  (0) 2025.08.08



MCU
STM32F103(ST)
IDE
Atollic(TrueSTUDIO), STM32CubeMX
목표
HAL driver를 사용하여 UART를 2개 열어서 polling mode로 서로 TX-RX를 주고 받게 한다.



1. STM32F103C8 - UART 회로도



UART Firmware 작성시 크게 세가지 모드로 구분 할 수 있다.

1. Polling

2. Interrupt

3. DMA

이번 페이지에서는 Polling 모드를 사용



2. STM32CubeMX : UART-Polling 설정

- 'Pinout & Configuration' Tab으로 이동

1) Connectivity 선택

2) USART1 항목 선택

- Mode : Asynchronous, Synchronous 등

- Hardware Flow Control : Disable

- PA9(USART1_TX), PA10(USART1_RX) 자동 할당(녹색 표시)

3) USART2 도 똑같이 설정



- Parameter Settings 확인

1) Baud Rate : 115200 Bits/s

2) Word Length : 8 Bits

3) Parity : None

4) Stop Bits : 1



- GENERATE CODE 클릭

3. ATOLLIC : main.c 수정

- main() : 변수 선언

int main(void)
{
  /* USER CODE BEGIN 1 */
	HAL_StatusTypeDef status = HAL_ERROR;

	int i = 0;

	char tx_data[62] = {};
	char rx_data[60] = {};
  /* USER CODE END 1 */


- main() : 실행 코드

/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_RTC_Init();
MX_USART1_UART_Init();
/* USER CODE BEGIN 2 */
for(i = 0 ; i < 60 ; i++)
{
	tx_data[i] = i+48;
}
HAL_UART_Transmit(&huart1, &tx_data[0], 1, 1000);

for(i = 0 ; i < 60 ; i++)
{
	status = HAL_UART_Receive(&huart2, &rx_data[i], 1, 500);
	if(status == HAL_OK)
	{
		HAL_UART_Transmit(&huart1, &tx_data[i+1], 1, 1000);
	}
	else
	{
		__HAL_UART_CLEAR_OREFLAG(&huart2);
	}
}

for(i = 0 ; i < 60 ; i++)
{
	printf("%c ", rx_data[i]);
}

/* USER CODE END 2 */


- printf()를 사용하기 위해서는 아래 링크를 참조

STM32F103C8 - printf()를 이용하여 UART로 문자열 출력



- 일정 사이즈(60)개가 들어와야 인터럽트 발생. 59 or 61개가 들어오면 정상적인 동작을 기대 할 수 없음

- 위와 같이 60개 보내고 60개 받을때는 문제 없이 동작하는 것 처럼 보이나, 내가 컨트롤 할 수 없는 Delay가 발생할때 Overrun Error 발생될 수 있음



저작자표시 비영리 변경금지 (새창열림)

'ST > STM32F103C8' 카테고리의 다른 글

STM32F103C8 - UART(DMA)  (3) 2025.08.08
STM32F103C8 - UART(Interrupt)  (1) 2025.08.08
STM32F103C8 - GPIO(EXTI)  (2) 2025.08.08
STM32F103C8 - GPIO  (0) 2025.08.08
STM32F103C8 - Project 생성 및 기본 설정  (1) 2025.08.08



MCU
STM32F746G DISCOVERY(ST)
IDE
Atollic(TrueSTUDIO), STM32CubeMX
목표
HAL driver를 사용하여 UART DMA mode 입출력 Test(Receive Overrun 방지)



- UART Firmware 작성시 아래와 같이 크게 세가지 모드로 구분 할 수 있음

- 각 mode별로 입출력 Test

1. Polling

2. Interrupt

3. DMA

이번 페이지에서는 DMA mode 사용

3. STM32CubeMX : UART-DMA 설정

- Configuration은 STM32F746 DISCOVERY - printf()를 이용하여 UART로 문자열 출력 참고



- DMA Settings 확인

1) DMA 선택

2) Add 클릭

3) USART1_RX : Mode : Circular, Increment : Memory

- GENERATE CODE 클릭

- ATOLLIC : main.c

- 터미널에서 Keyboard 입력을 받아 다시 Terminal로 출력 코드 작성

- 필요한 변수 선언

#define RX_MAX    1

uint8_t rcv_data[RX_MAX];


- while() 작성

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  HAL_UART_Receive_DMA(&huart1, rcv_data, RX_MAX);

  while (1)
  {
	  HAL_Delay(50);

	  if(rcv_data[0])
	  {
  		  printf("Rx OK = %c\r\n", rcv_data[0]);
  		  rcv_data[0] = 0x00;
  	  }

  	  if(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_ORE))
  	  {
  		  printf("UART1 Overrun Error occurred.\r\n");
  		  __HAL_UART_CLEAR_IT(&huart1,UART_CLEAR_OREF);
  	  }
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }

저작자표시 비영리 변경금지 (새창열림)

'ST > STM32F746DIS' 카테고리의 다른 글

STM32F746G DISCOVERY - TIM(IC, OC, PWM)  (0) 2025.04.19
STM32F746G DISCOVERY - TIMER  (0) 2025.04.19
STM32F746G DISCOVERY - UART(Polling, Interrupt)  (0) 2025.04.19
STM32F746G DISCOVERY - printf()를 이용하여 UART로 문자열 출력  (0) 2025.04.19
STM32F746G DISCOVERY - GPIO(EXTI)  (0) 2025.04.19



MCU
STM32F746G DISCOVERY(ST)
IDE
Atollic(TrueSTUDIO), STM32CubeMX
목표
HAL driver를 사용하여 UART각 Polling, Interrupt mode 입출력 Test(Receive Overrun 방지)



- UART Firmware 작성시 아래와 같이 크게 세가지 모드로 구분 할 수 있음

- 각 mode별로 입출력 Test

1. Polling

2. Interrupt

3. DMA

이번 페이지에서는 Polling, Interrupt mode 사용

1. STM32CubeMX : UART-Polling 설정

- Configuration은 STM32F746 DISCOVERY - printf()를 이용하여 UART로 문자열 출력 참고



- ATOLLIC : main.c

- 터미널에서 Keyboard 입력을 받아 다시 Terminal로 출력 코드 작성

- 필요한 변수 선언

#define RX_MAX    1

uint8_t rcv_data[RX_MAX];


- while() 작성

  while (1)
  {
	HAL_UART_Receive(&huart1, rcv_data, RX_MAX, 1000);

    if(rcv_data[0])   {
        printf("Rx OK = %c\r\n", rcv_data[0]);
        rcv_data[0] = 0x00;
    }

    if(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_ORE))   {
        printf("UART1 Overrun Error occurred.\r\n");
        __HAL_UART_CLEAR_IT(&huart1,UART_CLEAR_OREF);
    }
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }


- 위와 같이 작성하였지만 Keyboard 입력이 빠르지 않기 때문에 Overrun Error가 발생하지 않는다.

때문에 HAL_Delay만 추가 해서 Test

  while (1)
  {
	HAL_Delay(50);
	HAL_UART_Receive(&huart1, rcv_data, RX_MAX, 1000);

    if(rcv_data[0])   {
        printf("Rx OK = %c\r\n", rcv_data[0]);
        rcv_data[0] = 0x00;
    }

    if(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_ORE))   {
        printf("UART1 Overrun Error occurred.\r\n");
        __HAL_UART_CLEAR_IT(&huart1,UART_CLEAR_OREF);
    }
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }


- Delay 하나로, Keyboard 입력이 쌓임 - 바로 처리 하지 못하고 Delay - Overrun Error 발생함을 확인

2-1. STM32CubeMX : UART-Interrupt(1) 설정

- Configuration은 STM32F746 DISCOVERY - printf()를 이용하여 UART로 문자열 출력 참고

- USART1 NVIC enable 할 것



- ATOLLIC : main.c

- 터미널에서 Keyboard 입력을 받아 다시 Terminal로 출력 코드 작성

- 필요한 변수 및 callback() 작성

#define RX_MAX    1

uint8_t rcv_data[RX_MAX];

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)  {
	if(huart->Instance == USART1)
	{
		HAL_UART_Receive_IT(&huart1, rcv_data, RX_MAX);
	}
}


- while() 작성

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  HAL_UART_Receive_IT(&huart1, rcv_data, RX_MAX);

  while (1)
  {
	  if(rcv_data[0])
	  {
		  printf("Rx OK = %c\r\n", rcv_data[0]);
		  rcv_data[0] = 0x00;
	  }

	  if(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_ORE))
	  {
		  printf("UART1 Overrun Error occurred.\r\n");
		  __HAL_UART_CLEAR_IT(&huart1,UART_CLEAR_OREF);
	  }
	/* USER CODE END WHILE */

	/* USER CODE BEGIN 3 */
	}


- 위와 같이 작성하였지만 Keyboard 입력이 빠르지 않기 때문에 Overrun Error가 발생하지 않는다.

때문에 HAL_Delay만 추가 해서 Test

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  HAL_UART_Receive_IT(&huart1, rcv_data, RX_MAX);

  while (1)
  {
	  HAL_Delay(50);

	  if(rcv_data[0])
	  {
		  printf("Rx OK = %c\r\n", rcv_data[0]);
		  rcv_data[0] = 0x00;
	  }

	  if(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_ORE))
	  {
		  printf("UART1 Overrun Error occurred.\r\n");
		  __HAL_UART_CLEAR_IT(&huart1,UART_CLEAR_OREF);
	  }
	/* USER CODE END WHILE */

	/* USER CODE BEGIN 3 */
	}


- HAL_UART_Receive_IT()를 사용하였음에도 Overrun Error 발생



Q. printf()가 시간이 오래 걸리는데 printf()를 사용해서 문제가 발생하지 않았나? Delay가 너무 길다.

A. printf()를 사용하지 않아 문제가 발생하지 않았다 하더라도, Polling 방식과 마찬가지로, 내가 컨트롤 할 수 없는 Delay가 발생할때 Overrun Error 발생될 수 있음(데이터가 들어오면 처리 해야 하는데, delay 때문에 처리는 못하고 데이터가 또 들어오면 Overrun)



Q. HAL_UART_Receive_IT 버퍼 사이즈를 키우면 되지 않나?

A. 수신 사이즈 만큼의 데이터가 들어와야 인터럽트 발생되며 사이즈를 무한정 키울수도 없음.

수신 사이즈를 1000으로 키웠는데 999개가 들어온다면? 1001개가 들어온다면?



아래에 Overrun Error를 방지하기 위한 예제를 설명합니다.

2-2. STM32CubeMX : UART-Interrupt(2) 설정

- Configuration은 STM32F746 DISCOVERY - printf()를 이용하여 UART로 문자열 출력 참고

- USART1 NVIC enable 할 것



- ATOLLIC : main.c

- 터미널에서 Keyboard 입력을 받아 다시 Terminal로 출력 코드 작성

- main.c : main() 수정

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  HAL_UART_Receive_IT(&huart1, rcv_data, RX_MAX);

  while (1)
  {
	  HAL_Delay(50);

	  if(rcv_data[0])
	  {
  		  printf("Rx OK = %c\r\n", rcv_data[0]);
  		  rcv_data[0] = 0x00;
  	  }

  	  if(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_ORE))
  	  {
  		  printf("UART1 Overrun Error occurred.\r\n");
  		  __HAL_UART_CLEAR_IT(&huart1,UART_CLEAR_OREF);
  	  }
  	/* USER CODE END WHILE */

  	/* USER CODE BEGIN 3 */
  }


- stm32f7xx_it.c : USART1_IRQHandler 생성됨

void USART1_IRQHandler(void)
{
	/* USER CODE BEGIN USART1_IRQn 0 */

	/* USER CODE END USART1_IRQn 0 */
	HAL_UART_IRQHandler(&huart1);
	/* USER CODE BEGIN USART1_IRQn 1 */

	/* USER CODE END USART1_IRQn 1 */
}


- stm32f7xx_it.c : USART1_IRQHandler 수정

void USART1_IRQHandler(void)
{
  /* USER CODE BEGIN USART1_IRQn 0 */
	if((huart1.Instance->ISR & UART_FLAG_RXNE) != RESET)
	{
		rcv_data[0] =  huart1.Instance->RDR;
	}

  /* USER CODE END USART1_IRQn 0 */
  HAL_UART_IRQHandler(&huart1);
  /* USER CODE BEGIN USART1_IRQn 1 */

  /* USER CODE END USART1_IRQn 1 */
}


위와 같이 rx 데이터가 들어올 때 바로 읽어야 Overrun Error 발생 하지 않음



※ UART Interrupt mode 추가 설명(꼭 읽고 가면 좋은)

- HAL_UART_Receive_IT()를 호출하면 UART 수신 인터럽트에 관한 설정을 자동으로 해주며, UART 수신 인터럽트 대기 상태가 됨(while()이나 다른 Timer 인터럽트에서 호출 하면 데이터를 잃어 버릴수 있음)



- HAL_UART_Receive_IT()에서 데이터 size가 고정되어 있는것이 아니라면 한 바이트씩 수신 추천



- UART 수신 인터럽트가 발생(데이터가 들어오면)하면 USARTx_IRQHandler() 실행됨



2-1. STM32CubeMX : UART-Interrupt(1) 추가 설명

- USARTx_IRQHandler()가 HAL_UART_IQRHandler() 호출하여 인터럽트 관련 처리를 수행함

(STM32CubeMX에서 USART1 NVIC enable 하면 자동 생성됨)



- HAL_UART_IQRHandler()의 수신 인터럽트에서 HAL_UART_RxCpltCallback() 호출



- HAL_UART_RxCpltCallback()는 weak로 선언 되어 있으며 사용자가 원하는대로 작성, 마지막에 HAL_UART_Receive_IT()를 호출하여 다시 UART 수신 인터럽트 대기 상태로 만들 것



2-2. STM32CubeMX : UART-Interrupt(2) 추가 설명

- 위 USARTx_IRQHandler()의 huart1.Instance->RDR 넣는 어레이는 링버퍼로 작성 권장(데이터 잃어 버리고 싶지 않으면)

저작자표시 비영리 변경금지 (새창열림)

'ST > STM32F746DIS' 카테고리의 다른 글

STM32F746G DISCOVERY - TIMER  (0) 2025.04.19
STM32F746G DISCOVERY - UART(DMA)  (0) 2025.04.19
STM32F746G DISCOVERY - printf()를 이용하여 UART로 문자열 출력  (0) 2025.04.19
STM32F746G DISCOVERY - GPIO(EXTI)  (0) 2025.04.19
STM32F746G DISCOVERY - GPIO  (0) 2025.04.19



MCU
STM32F746G DISCOVERY(ST)
IDE
Atollic(TrueSTUDIO), STM32CubeMX
목표
printf()를 이용하여 UART로 문자열 출력



- STM32F746G DISCOVERY에서는 Uart1과 Uart6을 이용 가능



- Uart1은 디버거인 STM103과 연결되어 디버거의 VCP(Virtual Com Port)를 이용하여 별도 장비 없이 Uart를 이용 가능

- Uart6은 Arduino D0/D1 핀과 연결



1. STM32F746 DISCOVERTY Uart1 관련 회로도



2. STM32CubeMX : UART-Polling 설정

- 'Pinout & Configuration' Tab으로 이동

1) Connectivity 선택

2) USART1 항목 선택

- Mode : Asynchronous, Synchronous 등

- Hardware Flow Control :Disable

- PB6(USART1_TX), PB7(USART1_RX)가 자동 할당(녹색 표시)됨

PB6(USART1_TX) → PA9(USART1_TX)로 변경



- Parameter Settings 확인

1) Baud Rate : 115200 Bits/s

2) Word Length : 8 Bits

3) Parity : None

4) Stop Bits : 1



- NVIC Settings 확인

1) NVIC 선택

2) USART1 global interrupt : Enabled에 체크

- GENERATE CODE 클릭



- STM32CubeMX Version 5.1.0에서 아래와 같은 에러가 뜨는데 그냥 무시하고 써도 된다는 의견이 있다.

Is there any way to disable GFXSimulator in CubeMx 5.1? For STM32F429 CubeMx often displays warnings that some simulation settings are incorrect even for projects which have nothing to do with graphics.

Cookie Notice Cookies and similar technologies enable us to provide you with an optimized user experience and functionality of our website. They also help us to monitor its performance and to make our advertising and marketing relevant to you. You have full control over which cookies are set by clic...

community.st.com

- 무시하고 진행

3. ATOLLIC 실행

- USART1_IRQHandler 생성됨

void USART1_IRQHandler(void)
{
	/* USER CODE BEGIN USART1_IRQn 0 */

	/* USER CODE END USART1_IRQn 0 */
	HAL_UART_IRQHandler(&huart1);
	/* USER CODE BEGIN USART1_IRQn 1 */

	/* USER CODE END USART1_IRQn 1 */
}


- 표준 출력 변경 : 표준 출력이 Terminal I/O에 연결 되어 있기 때문에 아래를 추가하여 표준 출력을 변경 해야 함

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
int _write(int FD, char *buffer, int len)
{
	HAL_UART_Transmit (&huart1, (uint8_t*)buffer, len, 500);
	return len;
}
/* USER CODE END 0 */


- printf() : 사용 하여 메시지 출력

  /* USER CODE BEGIN 2 */
  printf("STM32F746 DISCOVERTY printf() TEST.\r\n");
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)




- USART1은 디버거인 STM103과 연결되어 디버거의 VCP(Virtual Com Port)를 이용하여 별도 장비 없이 Uart를 이용할수 있다. 내컴퓨터 - 장치 관리자로 들어가 몇번 Com Port에 할당 되었는지 확인

- ATOLLIC - Debug로 들어가서 새 Terminal 시작

- 위에서 확인한 COM Port와 Setting값 설정

- Terminal에서 'STM32F746 DISCOVERTY printf() TEST.' 문구 확인 가능

저작자표시 비영리 변경금지 (새창열림)

'ST > STM32F746DIS' 카테고리의 다른 글

STM32F746G DISCOVERY - UART(DMA)  (0) 2025.04.19
STM32F746G DISCOVERY - UART(Polling, Interrupt)  (0) 2025.04.19
STM32F746G DISCOVERY - GPIO(EXTI)  (0) 2025.04.19
STM32F746G DISCOVERY - GPIO  (0) 2025.04.19
STM32F746G DISCOVERY - Project 생성 및 기본 설정  (0) 2025.04.19

+ Recent posts

티스토리툴바
