STM32CubeIDE에서 TouchGFX code Import

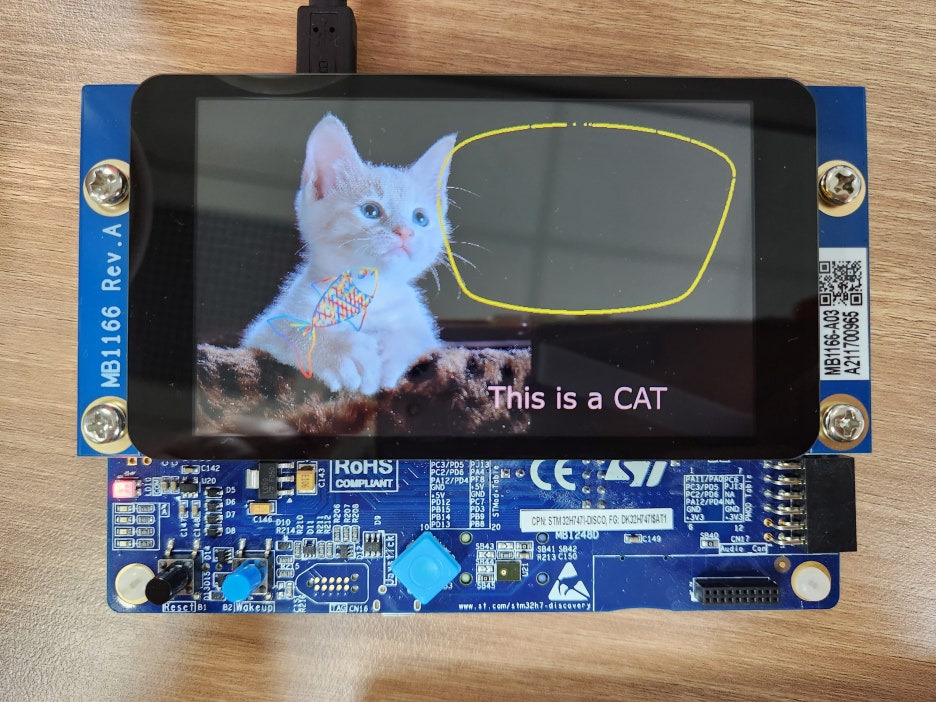

MCU	STM32H747I-DISCO(ST)
IDE	STM32CubeIDE + TouchGFX
목표	STM32CubeIDE에서 TouchGFX에서 Generate 된 code 수정



앞에서 TouchGFX에서 Generate code, Run Simulator, Run Target까지 해봤다. 직접 code를 수정하려면,

1. TouchGFX 파일과 구성 옵션을 기존 프로젝트에 추가

- Include 경로 추가

- 컴파일러 스위치

- 링커 연결 및 옵션

- 애셋(asset) 생성



2. IDE에서 TouchGFX makefile을 호출

하는 두가지 방법이 있다.

여기서는 STM32CubeIDE에서 TouchGFX에서 Generate된 code를 Import한다.

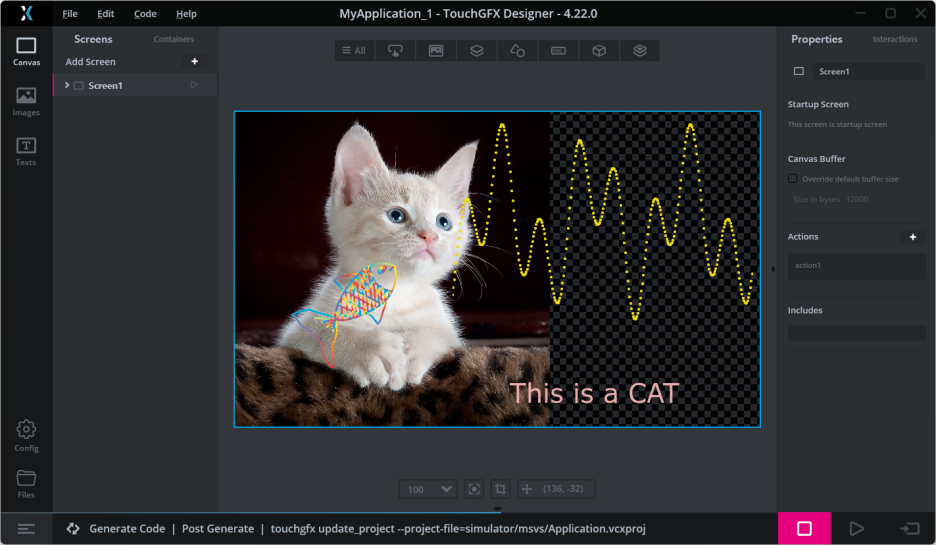

1. TouchGFX Designer 실행

1-1. Generate Code

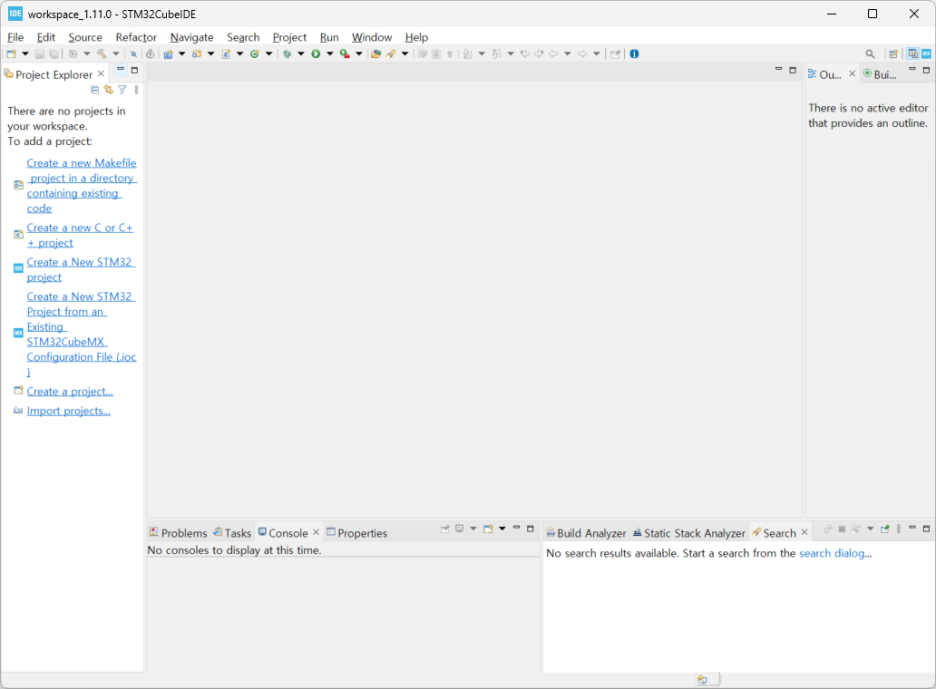

2. STM32CubeIDE 실행

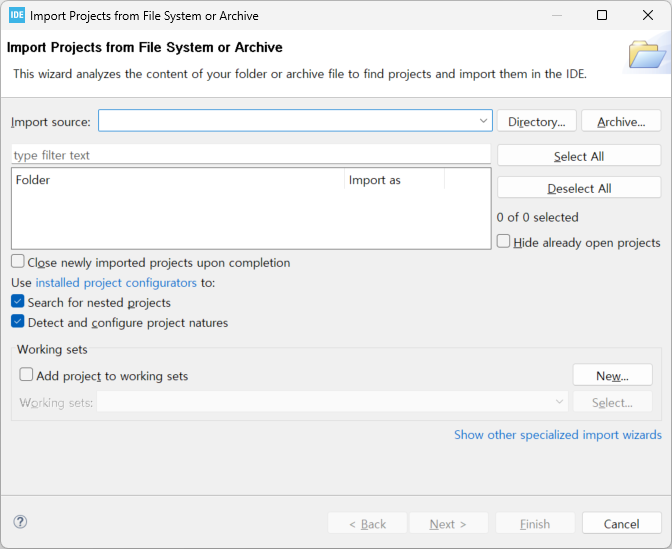

2-1. File - Open Projects from File System...



2-2. Directory...

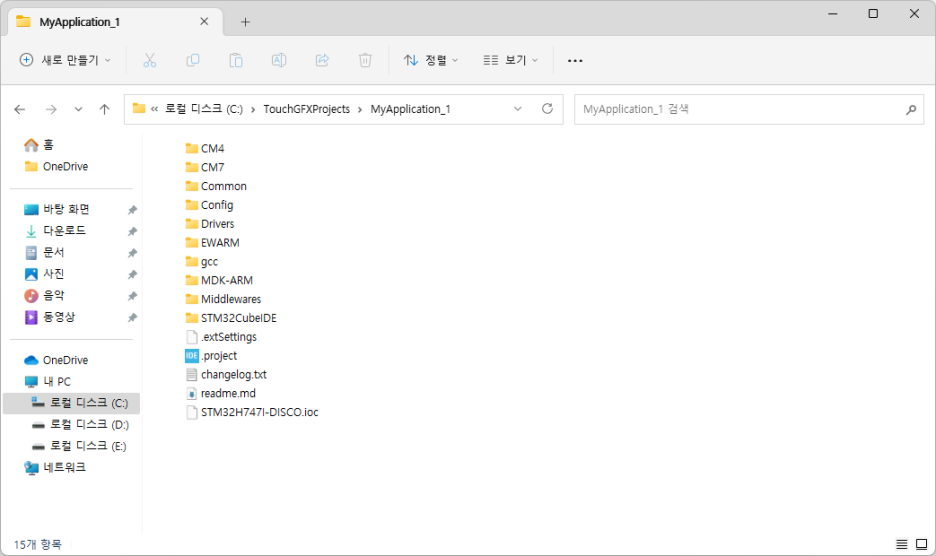

2-3. Touch GFX에서 생성된 폴더 안에 들어가 보면 다음과 같다.

- EWARM : IAR Embedded Workbench

- gcc : GCC

- MDK-ARM : Keil uVision

- STM32CubeIDE : STM32CubeIDE

여기서는 STM32CubeIDE를 사용 하므로 이 폴더를 선택

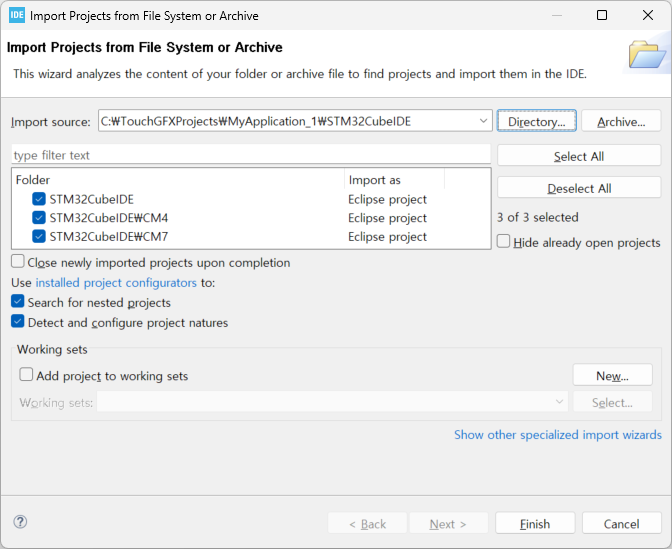

2-4. STM32H747는 dure core로 M4, M7 두개가 뜬다.

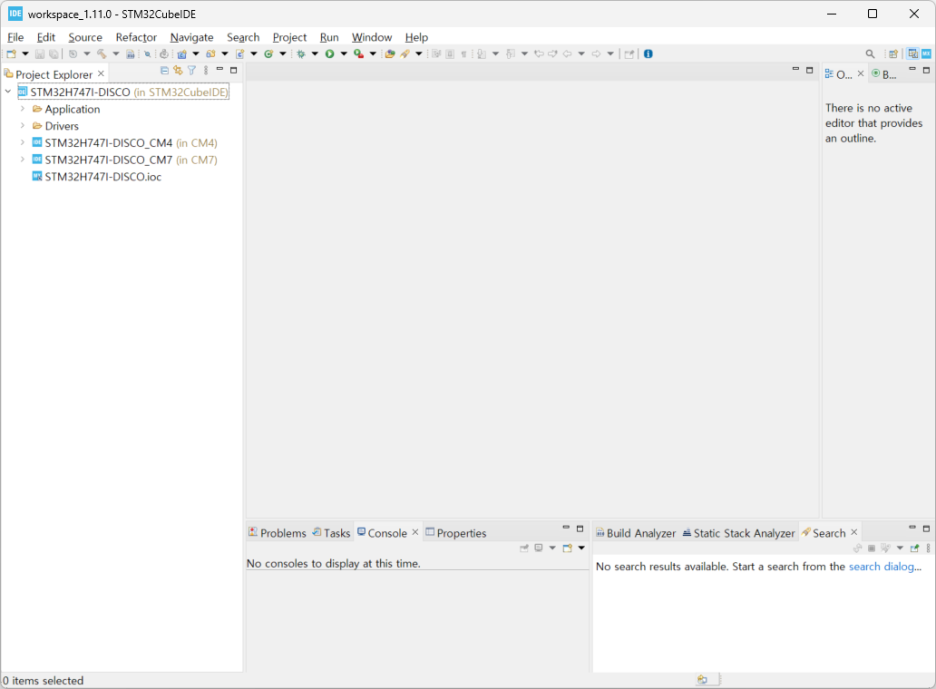

2-5. Import 완료



2-6. Source 수정

- 그래프를 그리기 위해 code 수정

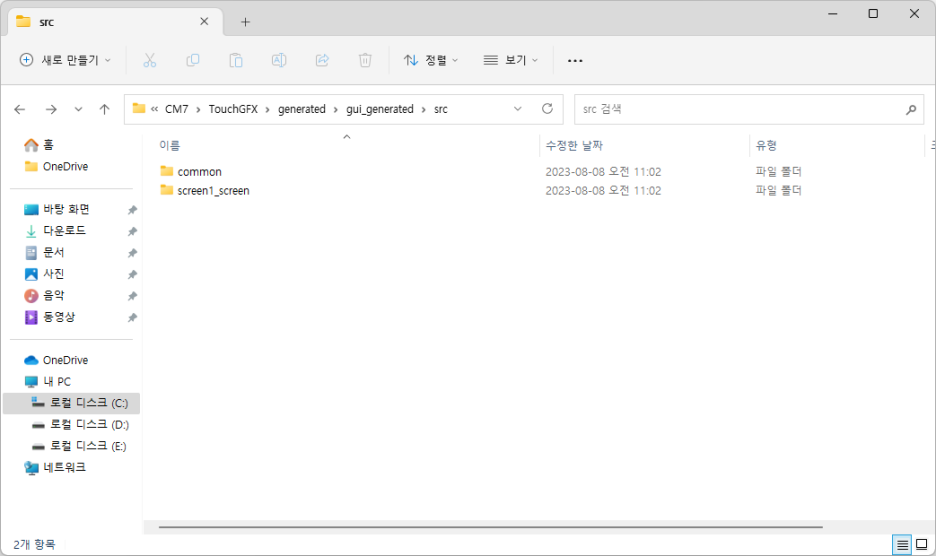

- TouchGFX에서 Generate 된 code

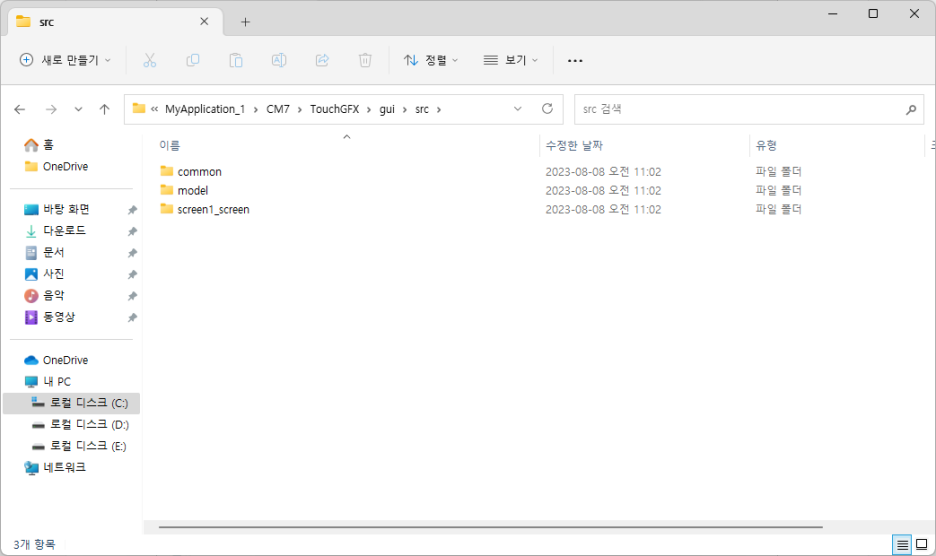

- 사용자가 수정 해야 하는 code 위치

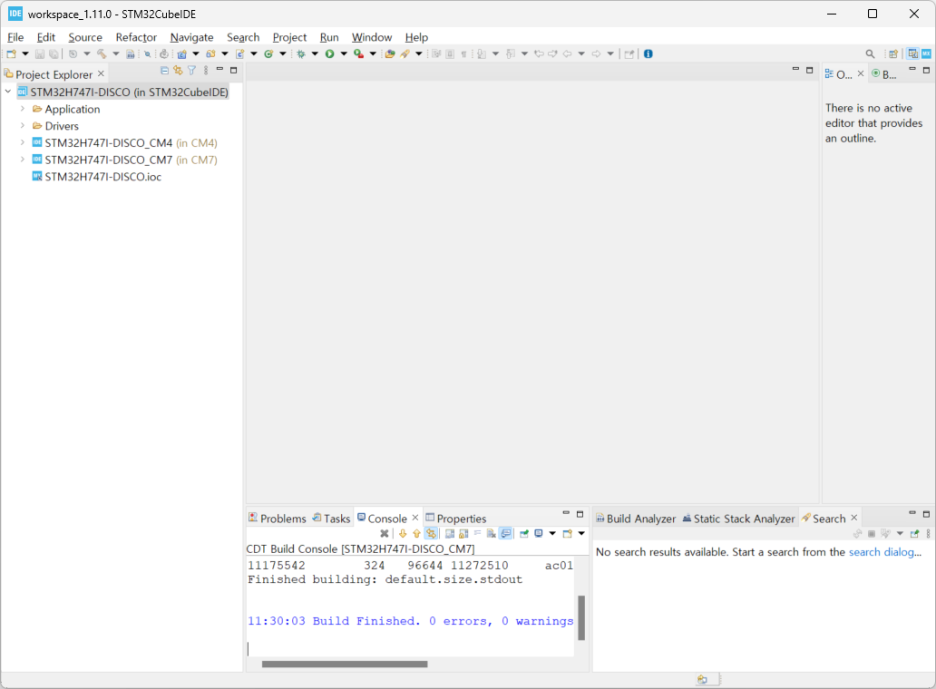

2-7. Project - Build All or Build Project



2-8. Run - Run
