STM32F103C8 - I2C LCD(SSD1306)



MCU	STM32F103(ST)
IDE	STM32CubeIDE
목표	I2C LCD(SSD1306)를 구동함



0. SSD1306

- SSD1306은 단일 칩 CMOS OLED/PLED 드라이버로, 유기/고분자 발광을 위한 컨트롤러

- OLED는 저전력 소비, 높은 대비, 선명한 이미지 품질로 알려져 있어 작은 전자 프로젝트, 웨어러블 기기 및 임베디드 시스템에 이상적

- 다이오드 도트 매트릭스 그래픽 디스플레이 시스템. 128개의 세그먼트와 64개의 공통으로 구성

- SSD 1306에는 256단계 밝기 제어, 디스플레이 RAM 및 오실레이터가 내장

- 일반적으로 다양한 크기로 제공되며, 0.96인치에서부터 더 큰 크기도 있음

- SSD1306 디스플레이를 프로젝트에서 사용하려면 I2C(Inter-Integrated Circuit) 사용하여 통신

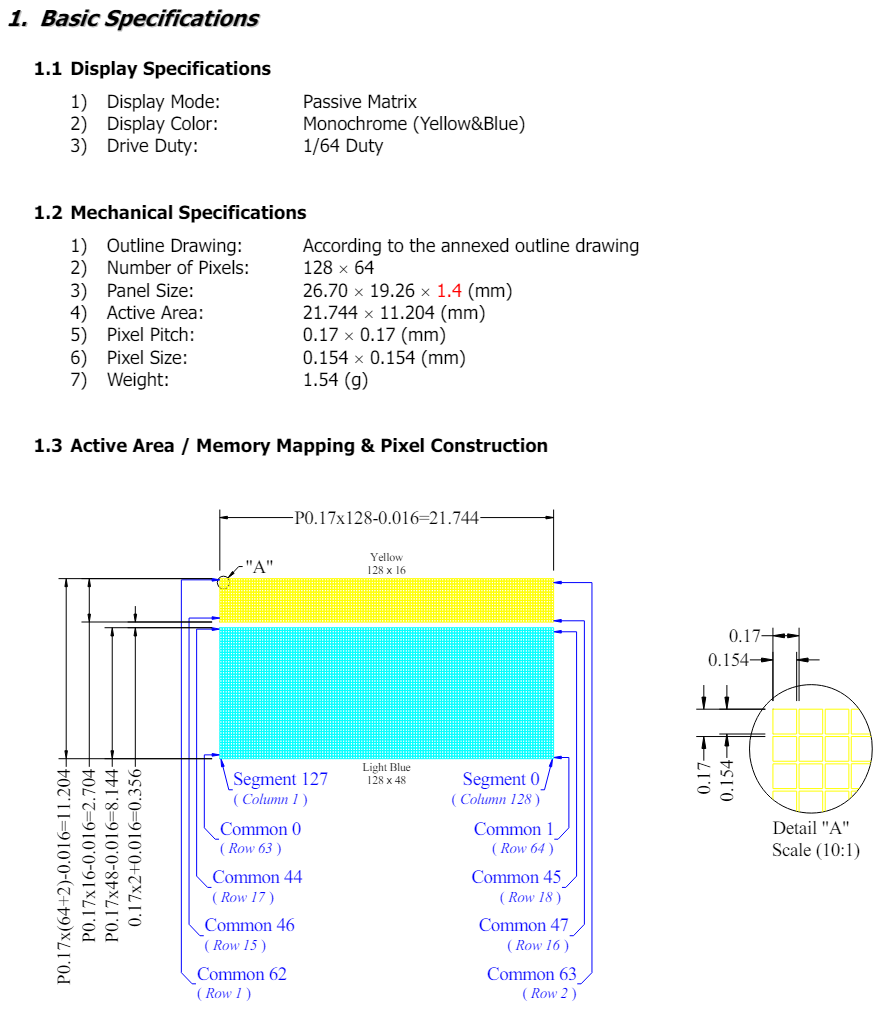

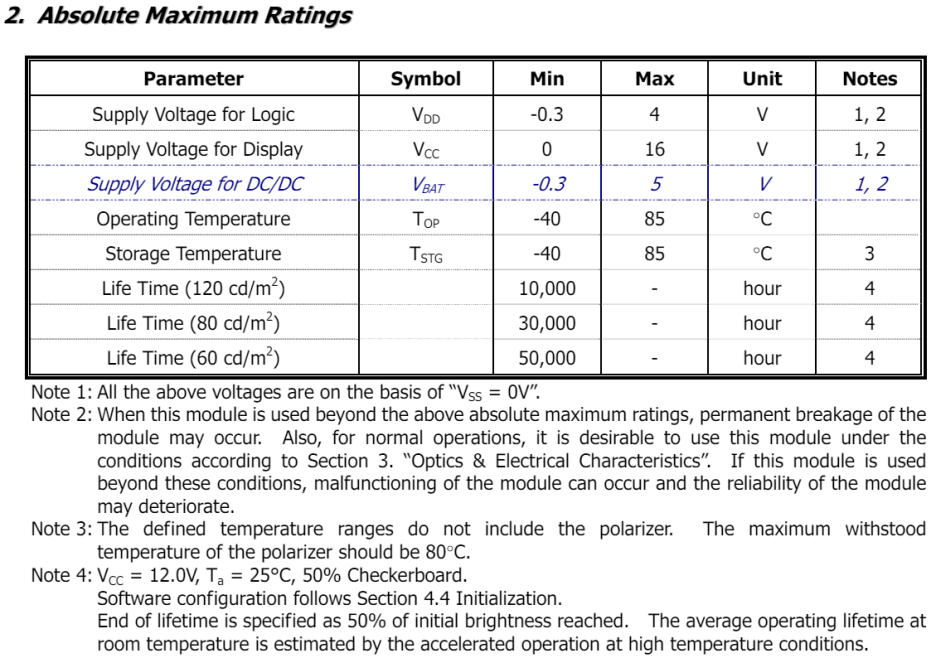

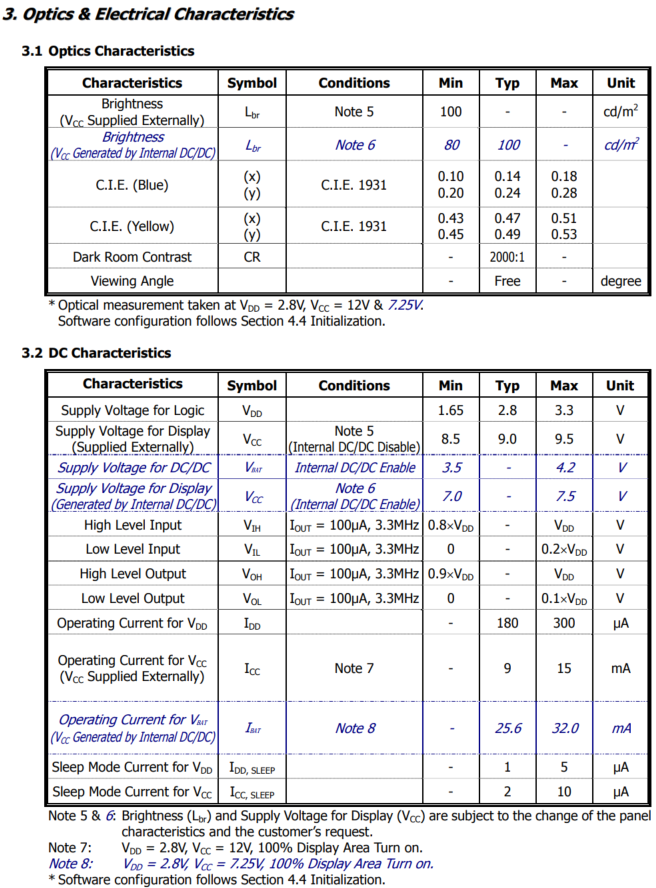

- SSD1306 Datashet

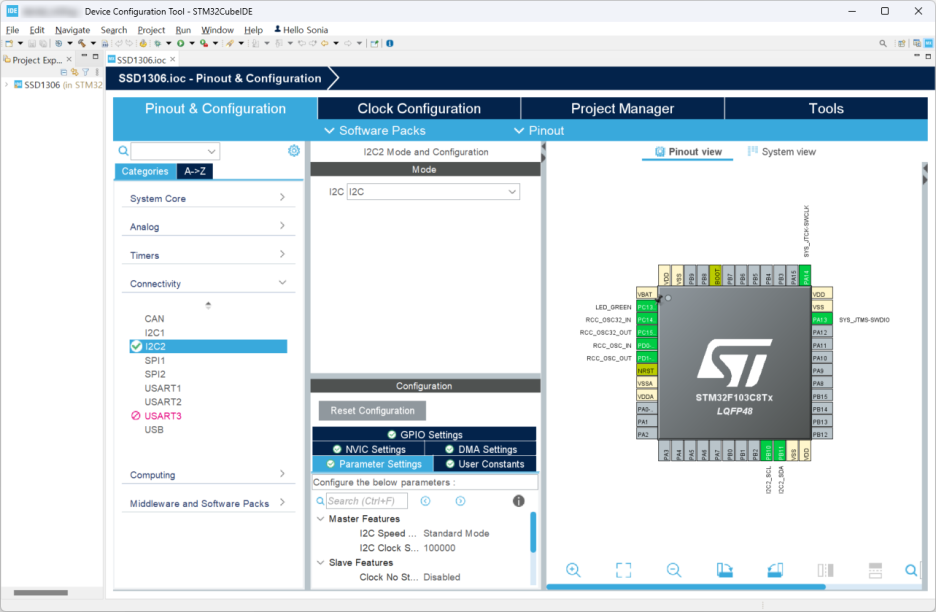

1. STM32CubeIDE - CubeMX

- I2C2 Mode and Configuration : Disable → I2C

- Project - Generate Code

---



2. github에서 library 다운로드

https://github.com/afiskon/stm32-ssd1306

GitHub - afiskon/stm32-ssd1306: STM32 library for working with OLEDs based on SSD1306, SH1106, SH1107 and SSD1309, supports I2C



- *.c는 프로젝트 폴더의 Core\Src 폴더 안에 넣음

- *.h는 프로젝트 폴더의 Core\Inc 폴더 안에 넣음

- Build Project 하면 자동으로 Compile 함

- ssd1306.c, ssd1306.h : ssd1306을 사용하기 위한 함수 모음

- ssd1306_fonts.c, ssd1306_fonts.h : 글자를 뿌리기 위한 폰트(크기별)



3. STM32CubeIDE - IDE

- main.c의 main() 수정

  /* USER CODE BEGIN 2 */
  ssd1306_Init();
  HAL_Delay(1000);

  ssd1306_SetCursor(0,0);
  ssd1306_WriteString("LINE1", Font_7x10, White);

  ssd1306_SetCursor(0,10);
  ssd1306_WriteString("LINE2", Font_7x10, White);

  ssd1306_SetCursor(0,20);
  ssd1306_WriteString("LINE3", Font_7x10, White);

  ssd1306_SetCursor(0,30);
  ssd1306_WriteString("LINE4", Font_7x10, White);

  ssd1306_SetCursor(0,40);
  ssd1306_WriteString("LINE5", Font_7x10, White);

  ssd1306_SetCursor(0,50);
  ssd1306_WriteString("LINE6", Font_7x10, White);

  ssd1306_UpdateScreen();
  /* USER CODE END 2 */

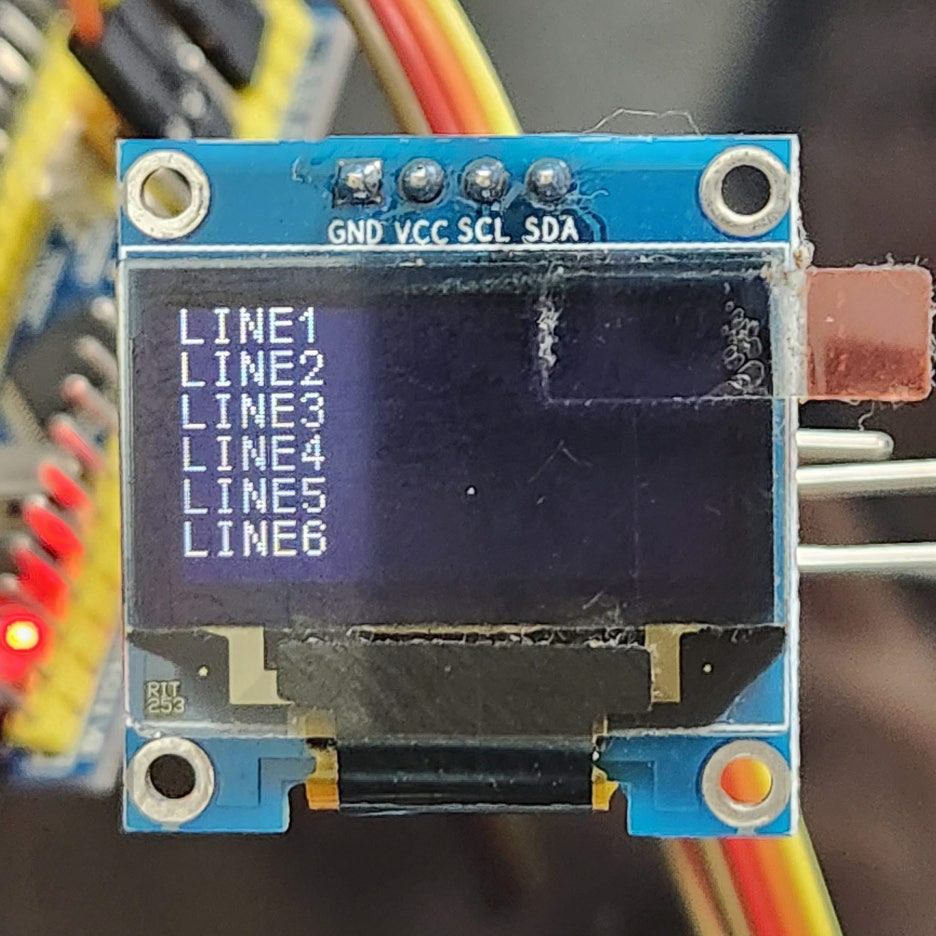

- 실행 결과
