STM32F103C8 - TIMER



MCU	STM32F103(ST)
IDE	Atollic(TrueSTUDIO), STM32CubeMX
목표	HAL driver를 사용하여 TIMER로 LED를 1Hz(1초에 한번 켜졌다 꺼졌다)로 ON-OFF 한다.

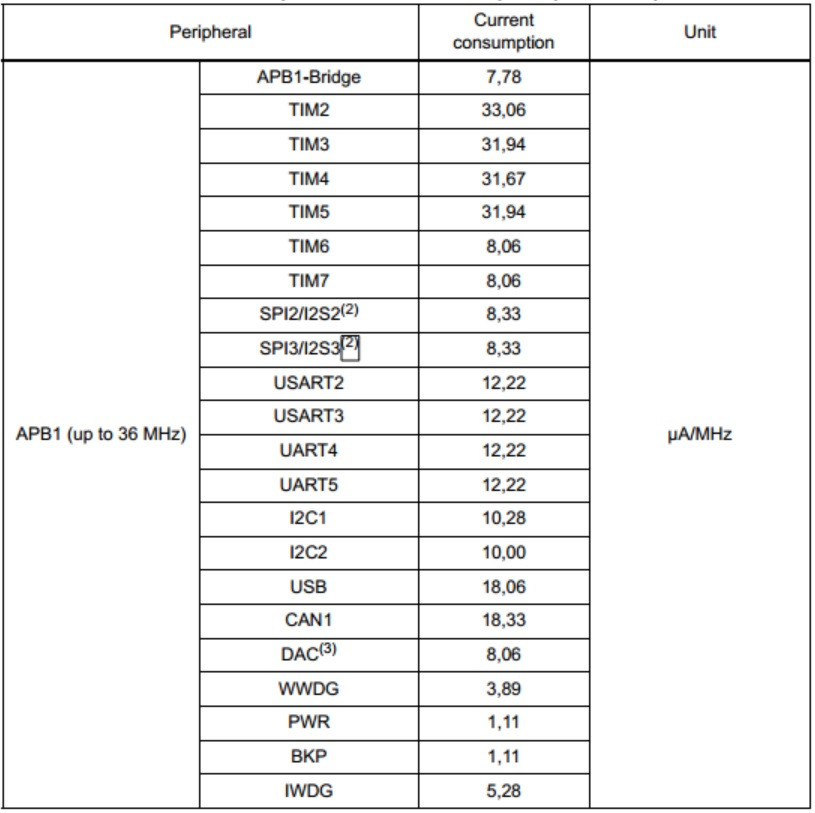

TIMER6은 외부 출력이 없는 내부 타이머. 사용에 앞서 TIM6의 기본 clock이 얼마인지 확인해야 한다. TIMER6은 APB1에 연결 되어 있음을 확인 할 수 있다.

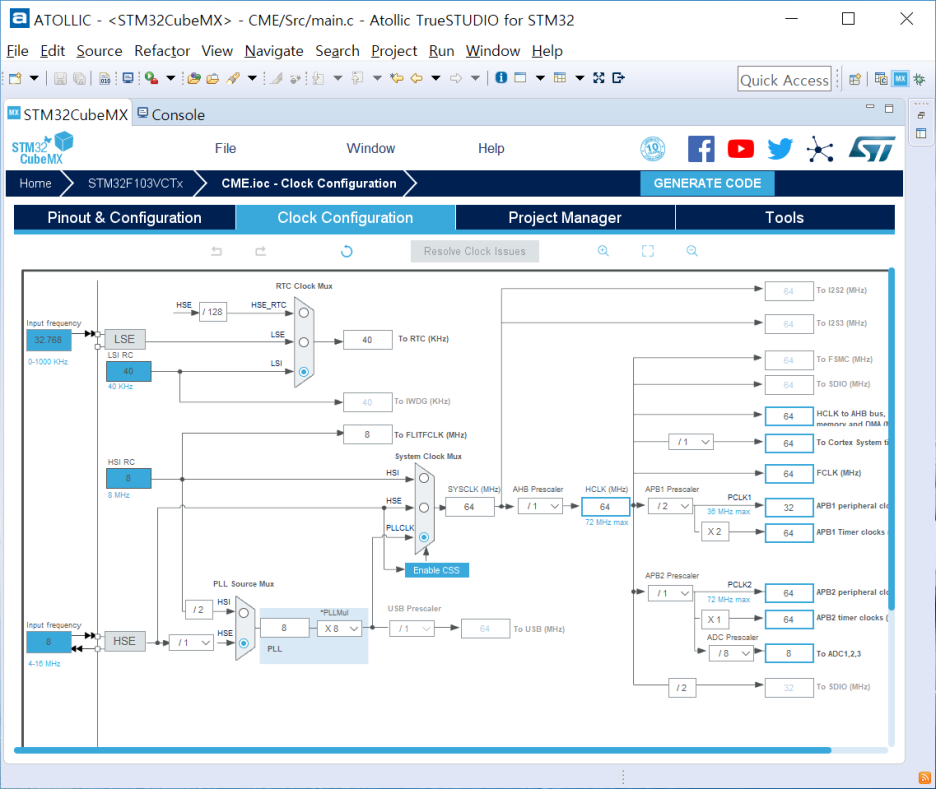

APB1 Timer clock = 64MHz



1. STM32CubeMX : TIMER 설정

- 'Pinout & Configuration' Tab으로 이동

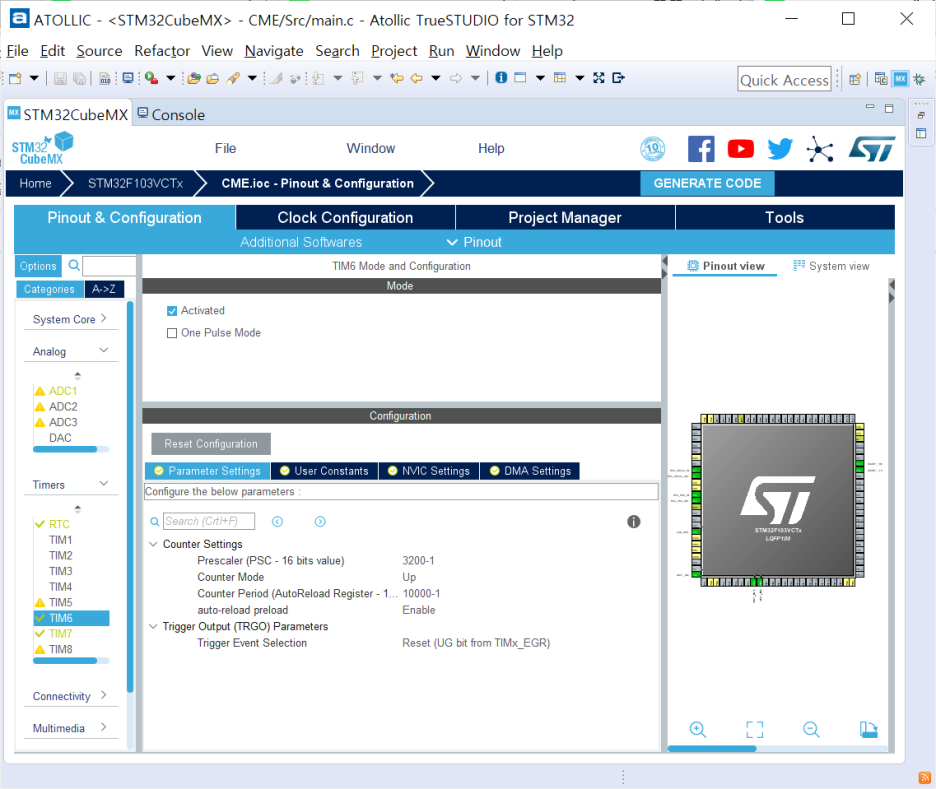

1) TIM6 선택

2) Activated에 체크

3) Prescaler : 3200-1

- 64MHz / 3,200 = 20,000 = 20KHz

4) Counter Period : 10000-1

- 1/20,000 * 10,000 = 0.5s 마다 인터럽트 발생

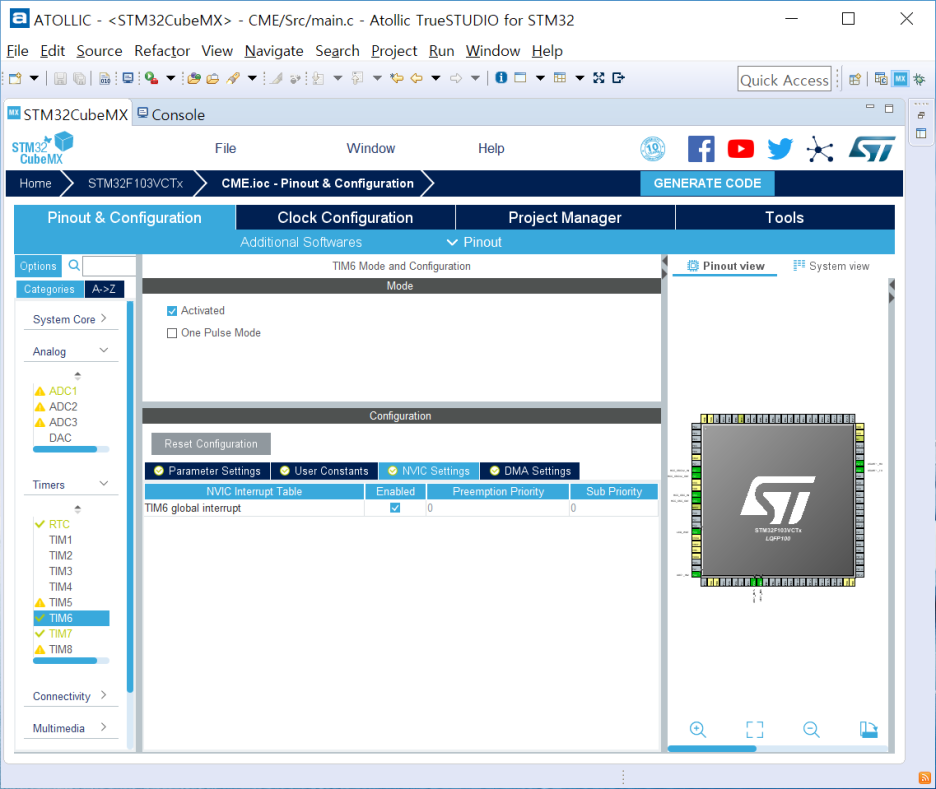

5) TIM6 global interrupt : Enbled

- GENERATE CODE 클릭

---

2. ATOLLIC : main.c 수정

- HAL_TIM_Base_Start_IT (&htim6); 인터럽트 시작을 위해 추가

/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_DMA_Init();
MX_ADC1_Init();
MX_RTC_Init();
MX_USART1_UART_Init();
MX_TIM6_Init();
MX_TIM7_Init();
/* USER CODE BEGIN 2 */
HAL_ADC_Start_DMA(&hadc1,(uint16_t*)&(adc_val[0]),3);
HAL_TIM_Base_Start_IT (&htim6);
HAL_TIM_Base_Start_IT (&htim7);
/* USER CODE END 2 */



- ATOLLIC : stm32f1xx_it.c 수정

- void TIM6_IRQHandler(void) 수정

- CubeMX 설정에서 0.5초마다 인터럽트가 걸리게 설정하였고 인터럽트 핸들러에서 매 인터럽트 마다 포트를 토글 하므로 1초마다 LED가 깜박임.

void TIM6_IRQHandler(void)
{
  /* USER CODE BEGIN TIM6_IRQn 0 */

  /* USER CODE END TIM6_IRQn 0 */
  HAL_TIM_IRQHandler(&htim6);
  /* USER CODE BEGIN TIM6_IRQn 1 */
  //TIM6->ARR = 10000;
  HAL_GPIO_TogglePin(LED_WDT_GPIO_Port, LED_WDT_Pin);
  /* USER CODE END TIM6_IRQn 1 */
}



직접 인터럽트 핸들러를 수정하는 방법도 있고 callback 함수를 추가하는 방법도 있으나, 여기서는 TIM6가 내부 인터럽트만 존재하므로(한가지) 인터럽트 핸들러를 수정하였음.
