1. LED(SPI 방식 RGB LED)
- SK9822(APA102C)는 two-wire 전송 채널 3(RGB) 구동 지능형 제어 회로 및 조명
- 3가지 RGB 출력 제어, 8Bit(256) 색상, 밝기 조절을 위한 5Bit(32);
- 3개의 정전류 구동, 자체 감지 기능별 신호
- 최대 30MHZ 직렬 데이터 입력 주파수
사진 설명을 입력하세요.
전자 부품 판매 사이트에 led strip으로 검색 해보면 상용품도 많이 판매한다.
대한민국 전자부품 1등 쇼핑몰 디바이스마트
디바이스마트
www.devicemart.co.kr
2. Specifications
|
항목
|
스펙
|
|
작동 전압
|
5V DC
|
|
전류 소모
|
각 색상 채널 당 최대 20mA (RGB 최대 60mA)
|
|
데이터 속도
|
최대 20MHz
|
|

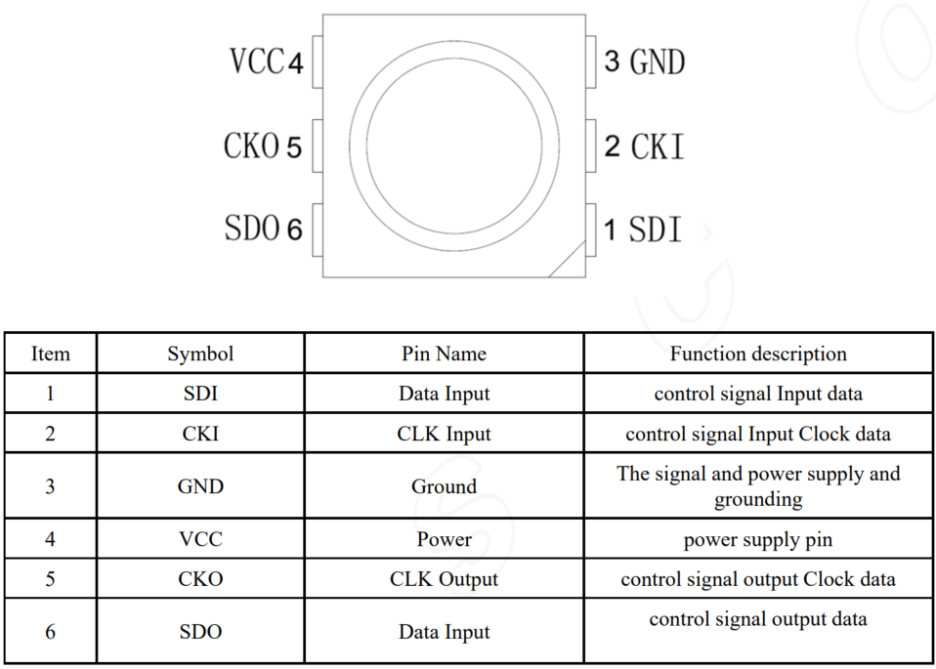

데이터 핀
|
DI (데이터 입력), CI (클럭 입력)
|
|
색 깊이
|
24비트 (RGB 각 8비트)
|
|
LED 모듈 크기
|
약 5mm x 5mm
|

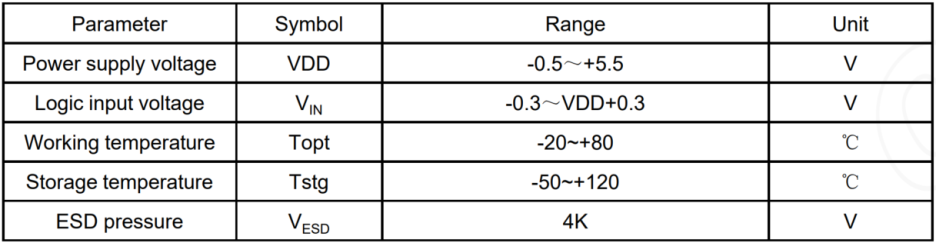

Absolute Maximum Ratings

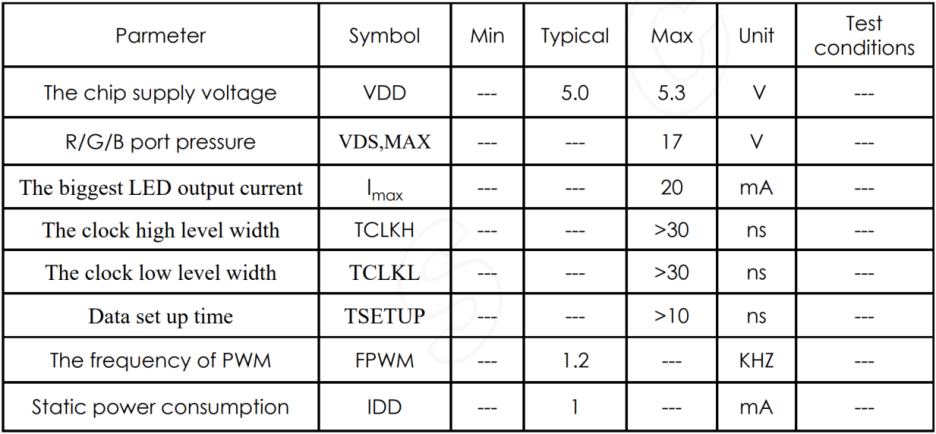

The electrical parameters
※ 전기적 스펙은 제조사 마다 다르므로 사용전에 반드시 확인

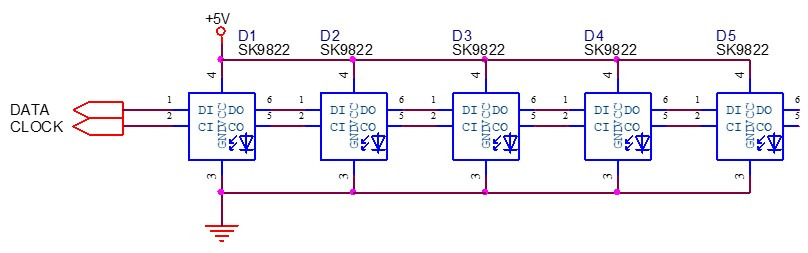

3. 회로 구성 및 설명
4. 제어 방법
데이터 시트 보고 직접 라이브러리를 만들어도 되나, 더 똑똑한 사람 라이브러리를 활용하도록 하자.(라이센스 확인 필수)
GitHub - pimoroni/blinkt: Python Library for Blinkt; 8 APA102 LEDs for your Raspberry Pi
Python Library for Blinkt; 8 APA102 LEDs for your Raspberry Pi - pimoroni/blinkt
github.com
