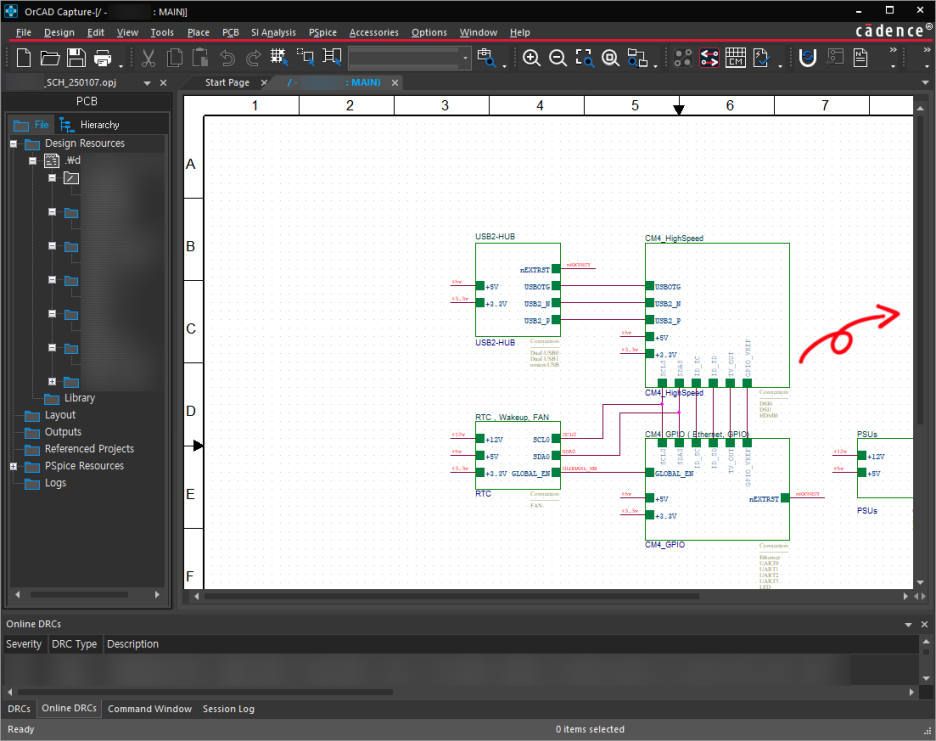

OrCAD를 사용하다가 오른쪽 회로 그리는 Control Panel(제어창)이 사라졌을 경우
View - Toolbar - Draw Electrical

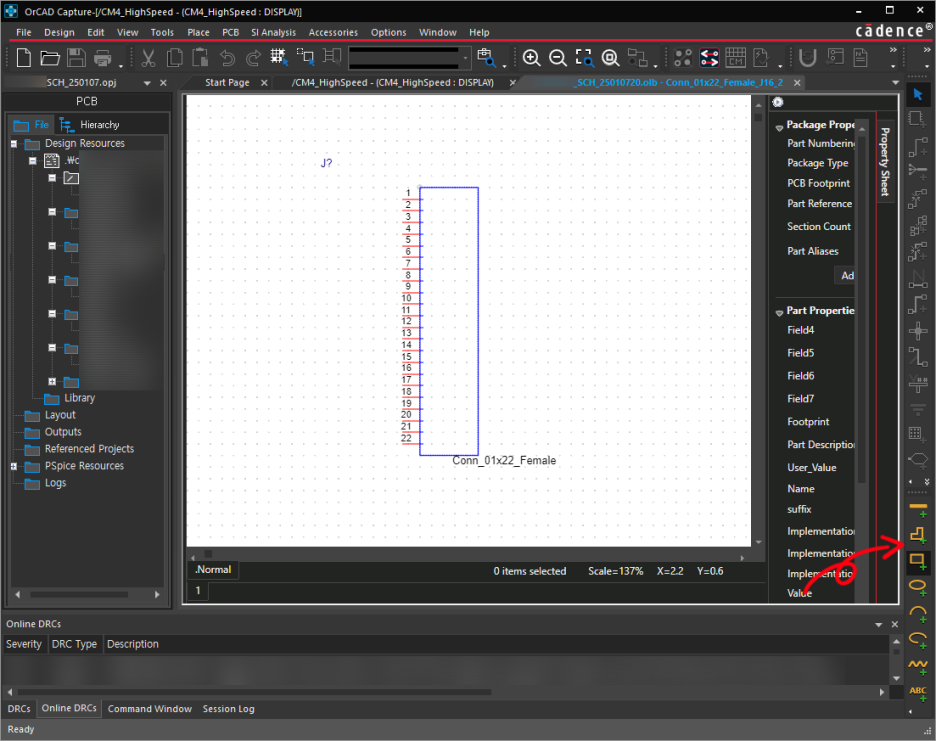

OrCAD를 사용하다가 오른쪽 부품 그리는 Control Panel(제어창)이 사라졌을 경우
View - Toolbar - Draw Graphical
| EasyEDA (0) | 2025.03.15 |
|---|---|
| PADS Layout - Artwork 준비 (0) | 2025.03.15 |
| OrCAD - BOM(또는 PL) 추출 (0) | 2025.03.15 |
| PADS Layout - 3D (0) | 2025.03.15 |
| PADS Layout - Pattern PDF 파일 출력 (0) | 2025.03.15 |
OrCAD 회로도에서 BOM(Bill of Materials)를 추출하는 방법을 설명한다. 기본 출력은 텍스트로 나오는데, 엑셀로 출력하면 편집이 용이하다.
1. Tools - Bill of Materials...
2. Open in Excel - 체크 박스 click
: BOM이 엑셀로 출력
3. 다음과 같이 BOM이 엑셀로 출력
: 엑셀로 출력하지 않으면 텍스트 형식은 부품이 많아지면 줄이 바뀌어서 편집하기 불편함
| PADS Layout - Artwork 준비 (0) | 2025.03.15 |
|---|---|
| OrCAD - Control Panel(제어창) 없어 졌을때 (0) | 2025.03.15 |
| PADS Layout - 3D (0) | 2025.03.15 |
| PADS Layout - Pattern PDF 파일 출력 (0) | 2025.03.15 |
| OrCAD - 부품 번호(Reference) 정리 (0) | 2025.03.15 |
PCB 3D 지원이 알티움만 가능했었는데, PADS도 VX.2부터 3D 기능이 추가 되었다.
아래와 같이 두 가지 방법이 있다.
1. 3D 모델링 library를 불러와서 해당 부품에 매칭 시키는 방식
2. 3D 모델링이 없을 경우 부품 높이 올리는 방법
1. 3D 모델링 파일 불러오는 방법

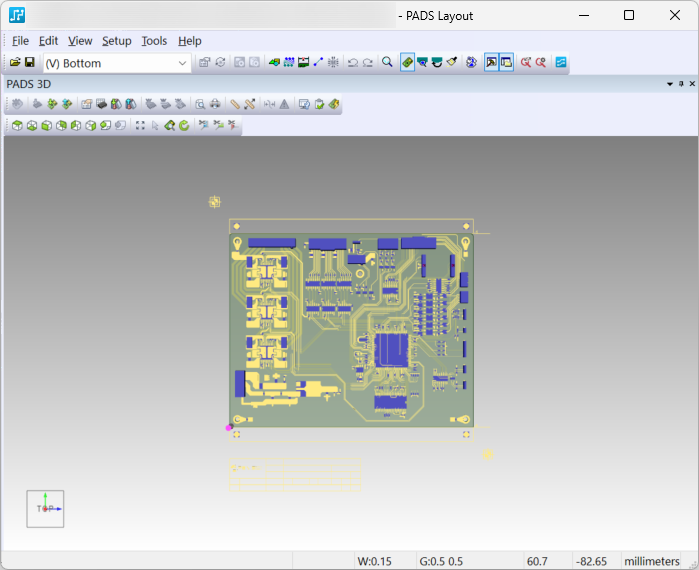

1-1. View - PADS 3D(or 키보드 숫자3)
3D 화면으로 전환됨

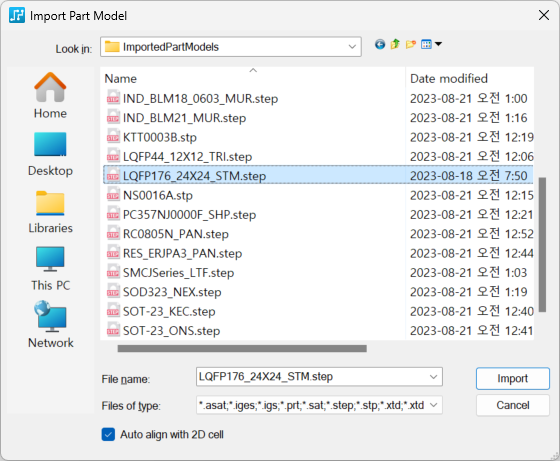

1-2. 부품 선택 후 - Import Part Model
1-3.해당 부품의 3D Import

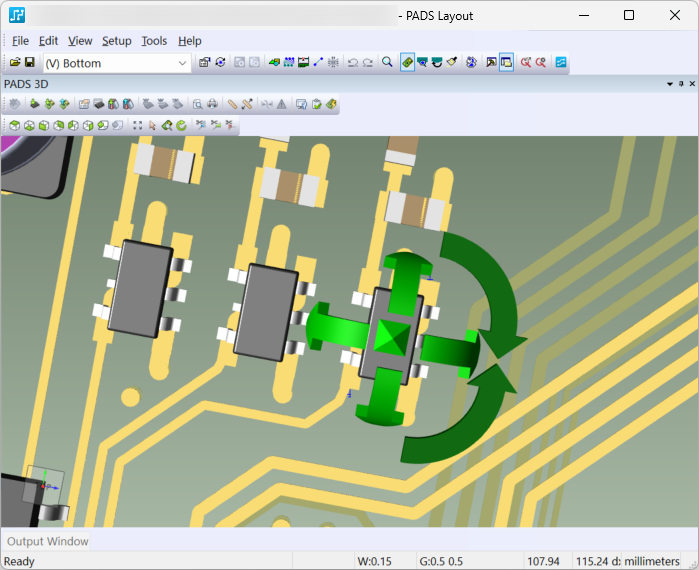

1-4. 방향까지 알아서 붙지 않으므로 화살표를 눌러 방향 설정
부품 library는 아래 사이트(Ultra Librarian) 또는 제조사 홈페이지를 참조
Home
BUILD BETTER PRODUCTS FASTER Access FREE symbols, footprints, and 3D models from the World's Largest CAD Library example searches: pressure
www.ultralibrarian.com

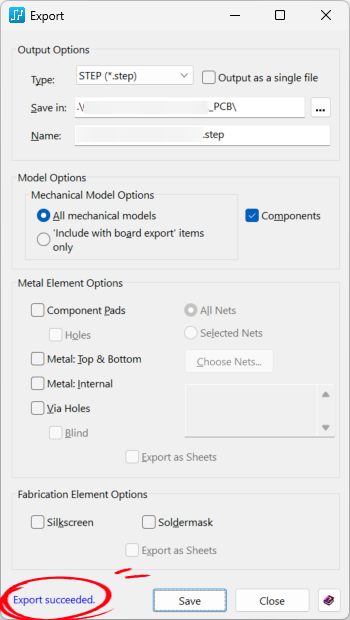

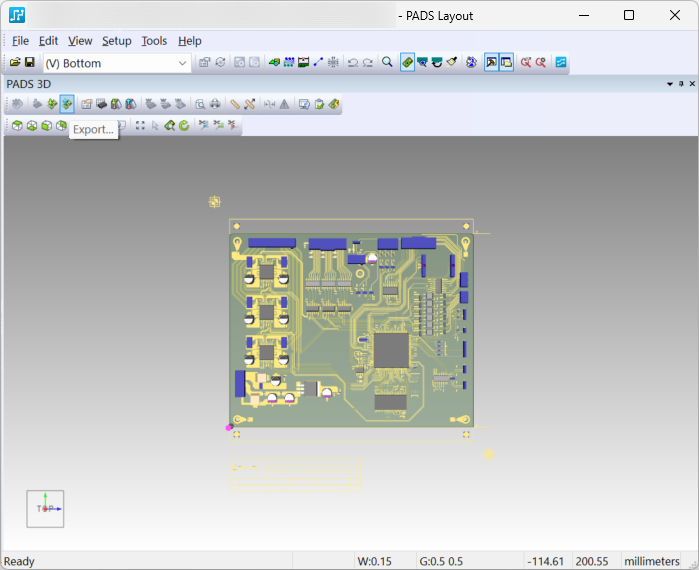

1-5. Export를 눌러 3D 데이터 저장
1-6. 저장할 위치 지정

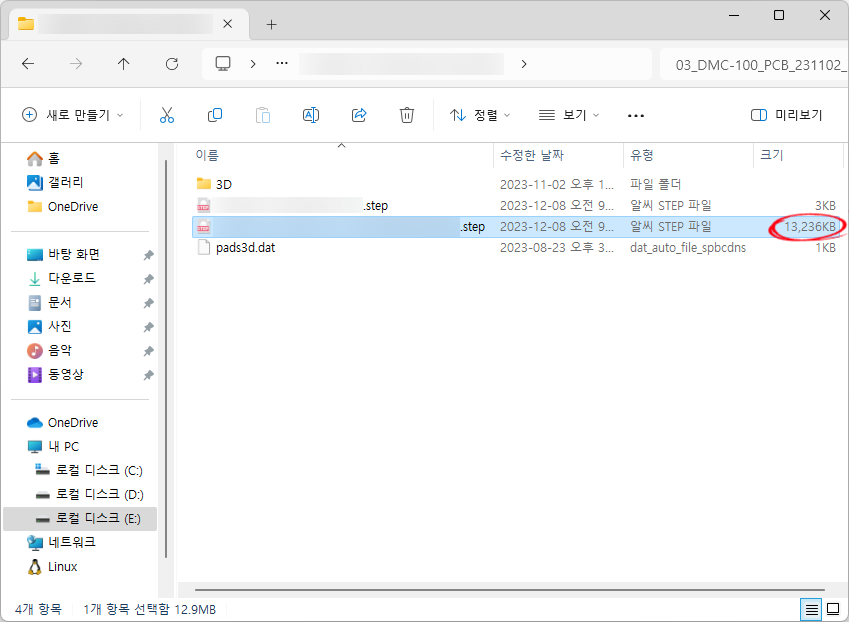

1-2번 Import Part Model에서 불러들인 데이터는 _PCB 폴더 안에 들어가 있다.
*.step 파일이 두개 생기는데 그중에서 용량이 큰게 실제 3D 모델 데이터이다.

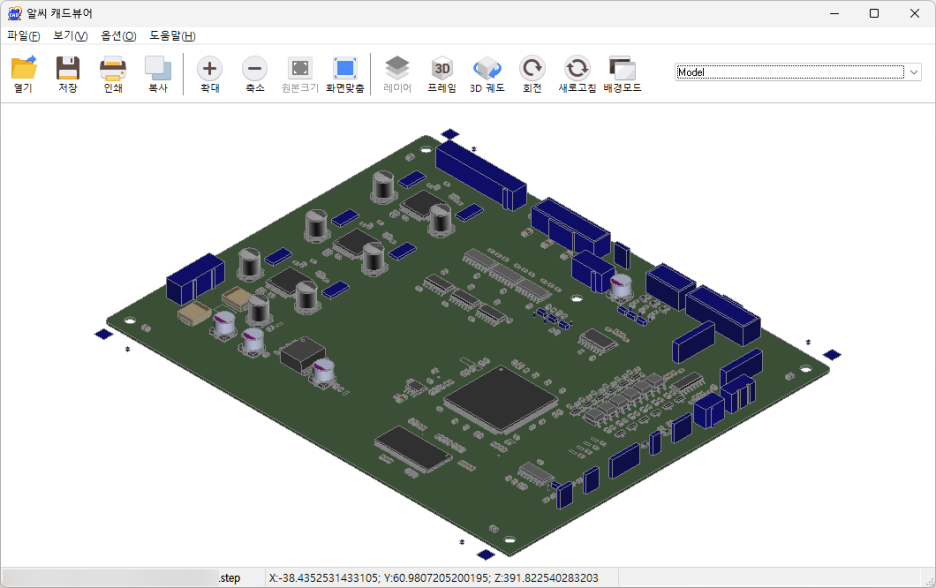

*.step 파일은 알씨 캐드뷰어로도 확인 가능
2. 3D 모델링이 없을 경우 부품 높이 올리는 방법

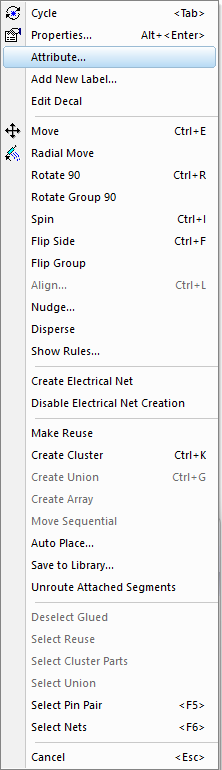

2-1. 부품 선택 - 마우스 오른쪽 버튼 누르고 - Attribute... 클릭

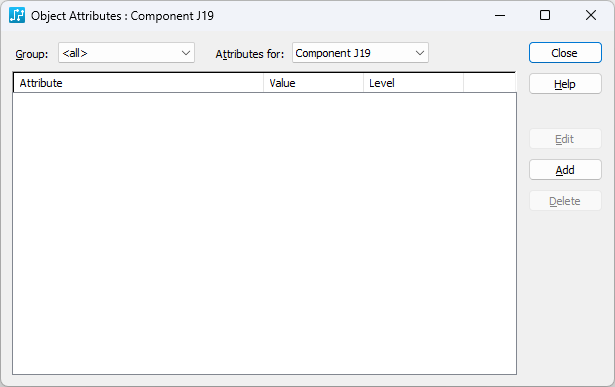

2-2. Attribute...
2-3. Add - Attribute에 Geometry.Height 입력 - Value에 원하는 부품 높이 입력
2-4. 아래와 같이 부품 높이 확인 가능
| OrCAD - Control Panel(제어창) 없어 졌을때 (0) | 2025.03.15 |
|---|---|
| OrCAD - BOM(또는 PL) 추출 (0) | 2025.03.15 |
| PADS Layout - Pattern PDF 파일 출력 (0) | 2025.03.15 |
| OrCAD - 부품 번호(Reference) 정리 (0) | 2025.03.15 |
| PADS Layout - 기준 좌표 지정(Set Origin) (0) | 2025.03.15 |
PADS Pattern PDF 파일 출력 방법은 아래와 같다.

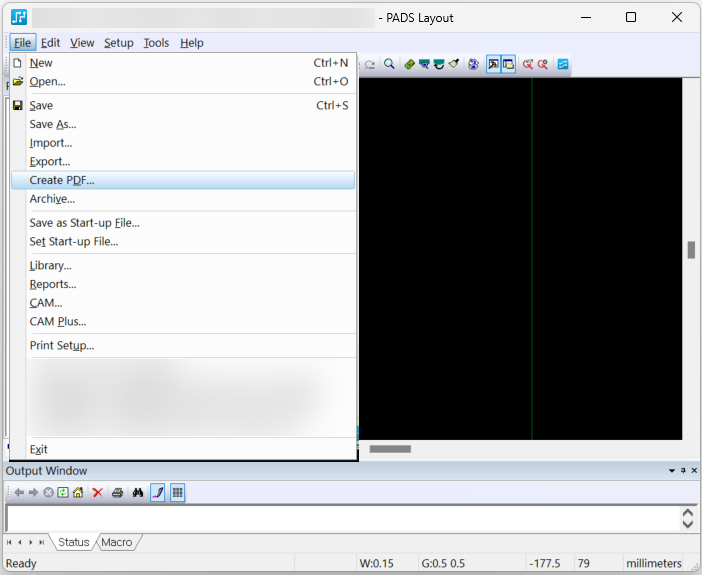

1. File - Create PDF...

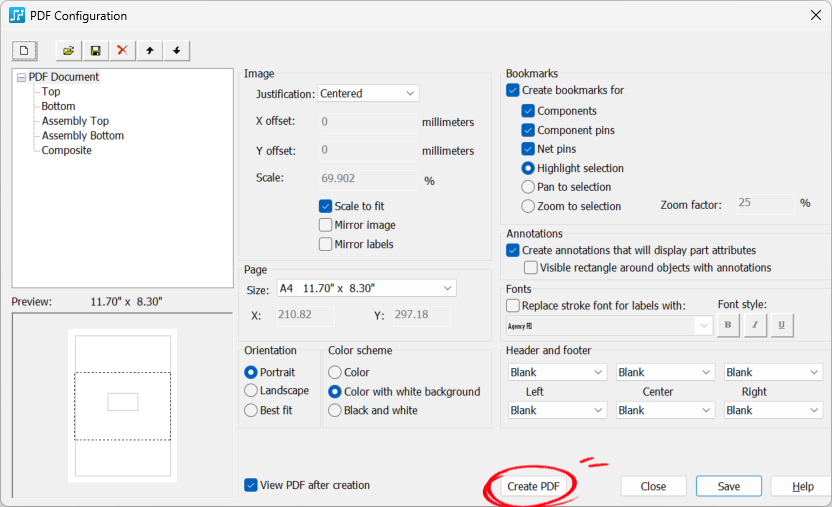

2. Create PDF 버튼 클릭

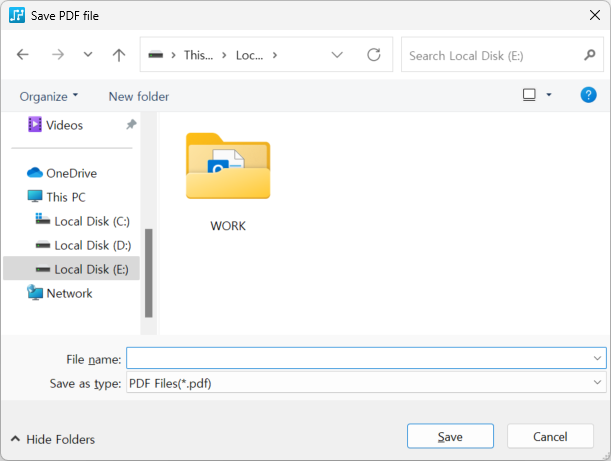

3. pdf 파일 저장할 위치 지정

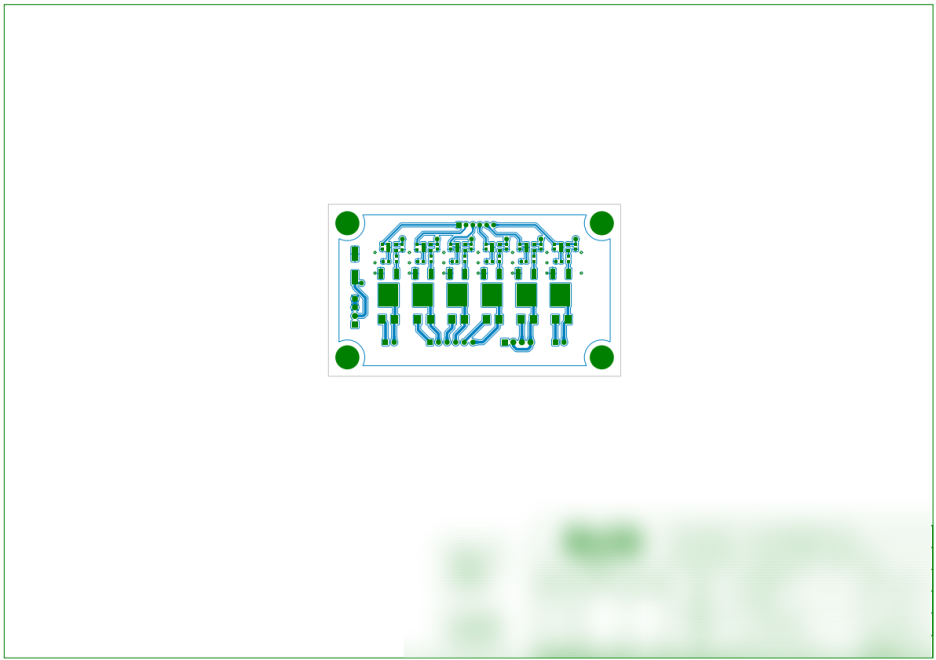

4. pdf 파일 확인
File - CAM... 에서 Output Device를 Print로 선택하고, Device Setup을 PDF로 지정해도 되지만,
- 색상이 흑백
- PDF writer는 유료 프로그램이다.
| OrCAD - BOM(또는 PL) 추출 (0) | 2025.03.15 |
|---|---|
| PADS Layout - 3D (0) | 2025.03.15 |
| OrCAD - 부품 번호(Reference) 정리 (0) | 2025.03.15 |
| PADS Layout - 기준 좌표 지정(Set Origin) (0) | 2025.03.15 |
| PADS Layout - 다른 버전으로 저장하기(asc) (0) | 2025.03.15 |
OrCAD 회로도에서 부품을 복사해서 쓰다 보면 동일한 부품 번호(Reference)가 생길 수 있다. 또 수정하다 보면 부품 번호도 순서대로 되지 않는다. 이걸 그냥 PCB를 그리면 그리는 사람도 복잡하고, 나중에 그 회로도를 볼 사람도 부품을 한참 찾아야 한다. 아래는 OrCAD 회로도 작성시 부품 번호 정리 방법이다.

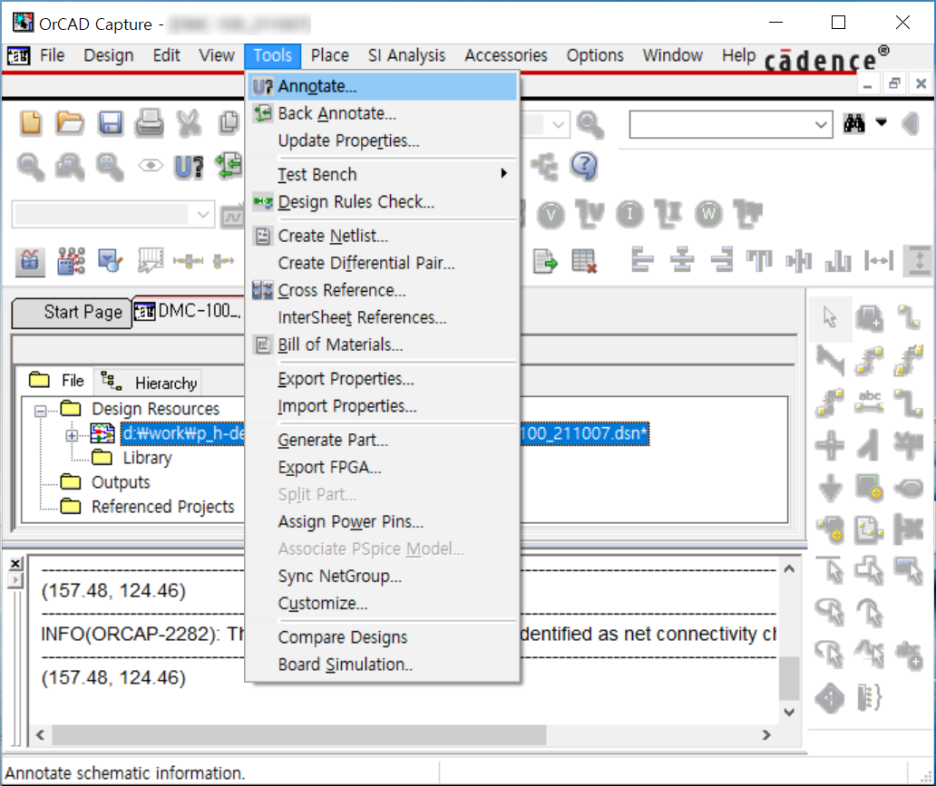

1. Tools - Annotate...

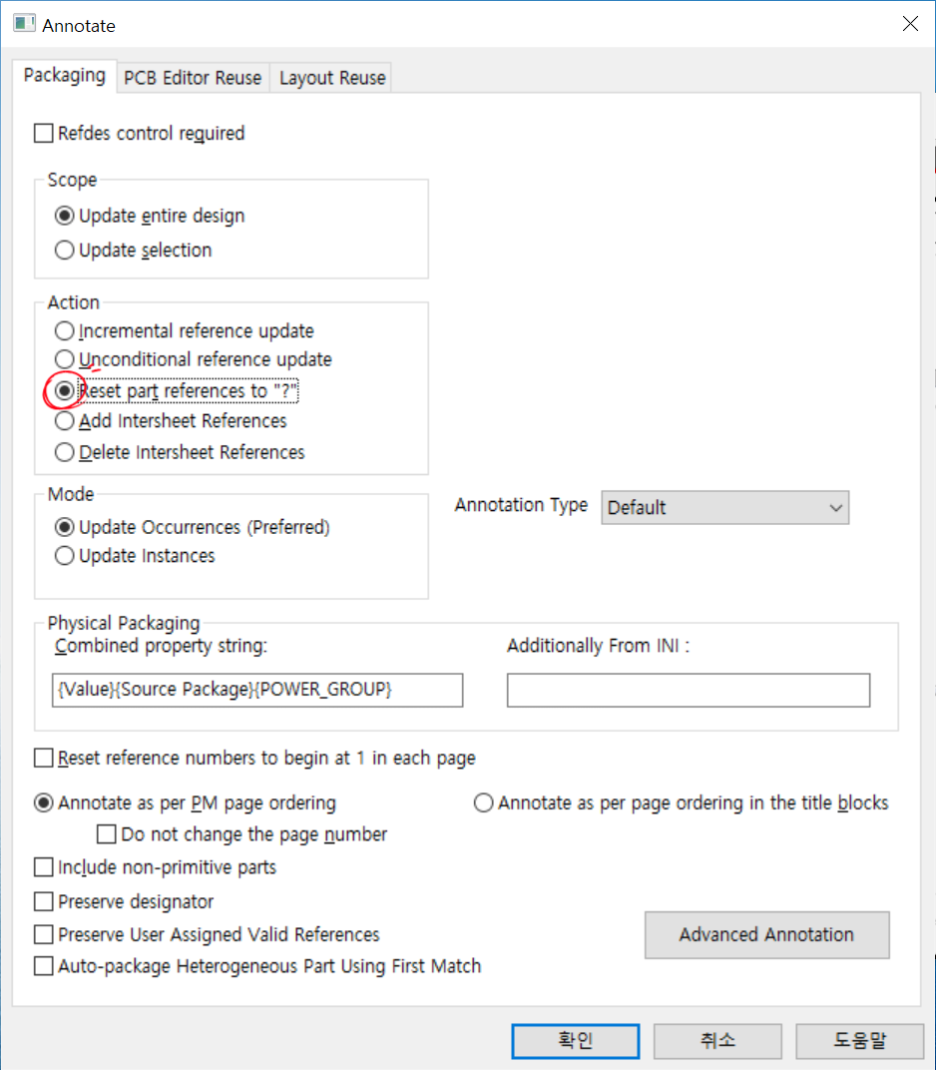

2. Reset part references to "?" - 확인 click
: 모든 부품 번호가 "?"로 수정
3. Incremental reference update - 확인 click
: 순서에 따라 부품 번호가 증가하게 자동 수정됨
회로도 그리고, PCB도 다 그렸는데, 부품 추가를 한다고 하자.
위와 같이 해버리면 PCB eco시에 부품 번호가 전부 뒤죽 박죽 되버린다.
(ex : 추가는 저항 1point 하는데, 저항을 맨 끝이 아닌 중간에 넣고 Reset part references to "?" - Incremental reference updat 하면 새로 추가한 저항 뒤에 있는 저항의 부품 번호가 1개씩 싹 밀려 버린다)
아래와 같이 하면 새로 복사하는 부품은 "?"로 표시 되고, 이 부품 번호만 update 하면 된다.

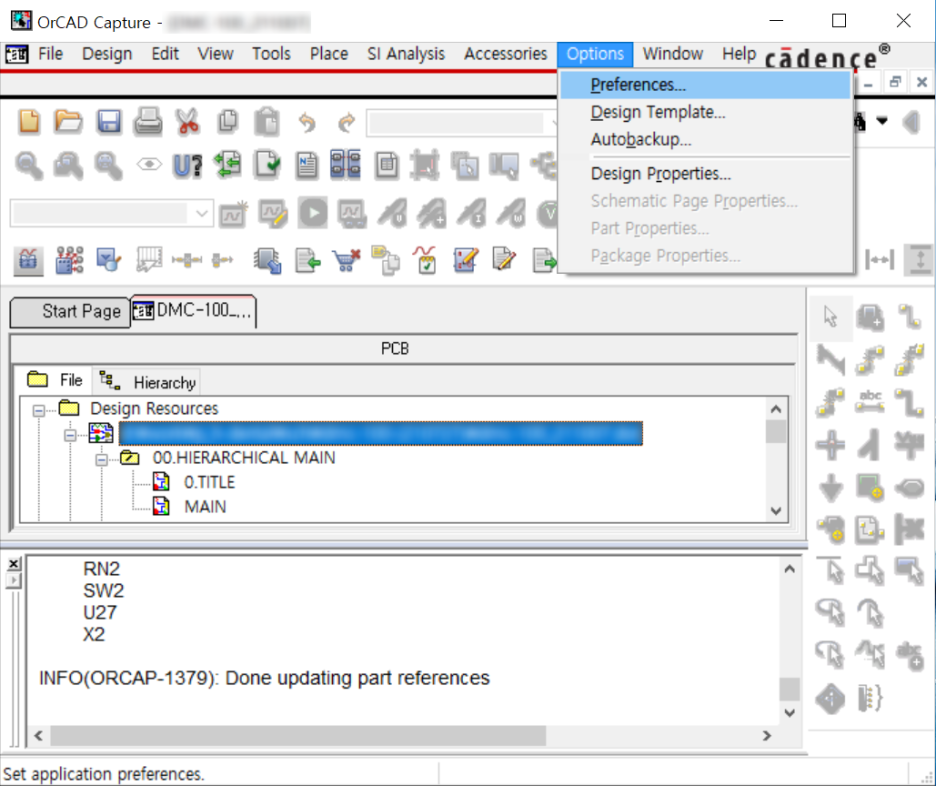

1. Options - Preference...
2. Miscellaneous - Auto Referece - Automatically reference placed parts 체크 박스 해제
이제 새로 추가 하는 부품 번호는 "?"로 표시 되며, 부품 추가 완료 후 아래와 같이 Incremental reference update만 해주면 "?" 표시된 부품만 부품 번호가 업데이트 된다.
Annotate 기능 설명
Scope
|
Update entire design
|
도면 전체 적용
|
|
Update selection
|
선택한 도면만 적용
|
Action
|
Incremental reference update
|
기존의 Reference name을 가지고 있는 것외 초기화(물음표) 되어 있는 것만 update
|
|
Unconditional
|
기존의 Reference name을 무시하고 처음부터 갱신. 회도로의 왼쪽 위에서 부터, 그리고 sheet순서대로 일괄적으로 부품을 Reference를 새로 설정해 부여
|
|
Reset part references to “?”
|
모든 Reference 초기화
|
|
Add Intersheet reference
|
평면 도면을 연결하고 있는 off-page connector 주위에 연결된 페이지 넘버를 표시
|
|
Delete Intersheet Referenc
|
Intersheet Reference를 삭제
|
Mode
|
Update Occurrences
|
Reference update시 부품을 물리적으로 판단 Reference update
|
|
Update Instances(Preferred)
|
부품을 논리적으로 판단 Reference update함
|
| PADS Layout - 3D (0) | 2025.03.15 |
|---|---|
| PADS Layout - Pattern PDF 파일 출력 (0) | 2025.03.15 |
| PADS Layout - 기준 좌표 지정(Set Origin) (0) | 2025.03.15 |
| PADS Layout - 다른 버전으로 저장하기(asc) (0) | 2025.03.15 |
| OrCAD - Library 불러오기 (0) | 2025.03.15 |
PADS 기준 좌표 설정 방법은 아래와 같다.
1. Setup - Set Origin
2. 원하는 위치 지정
처음부터 기준 좌표 기준으로 그리는 것을 권장 하지만, 기준 좌표를 옮겨야 할 경우도 있다.

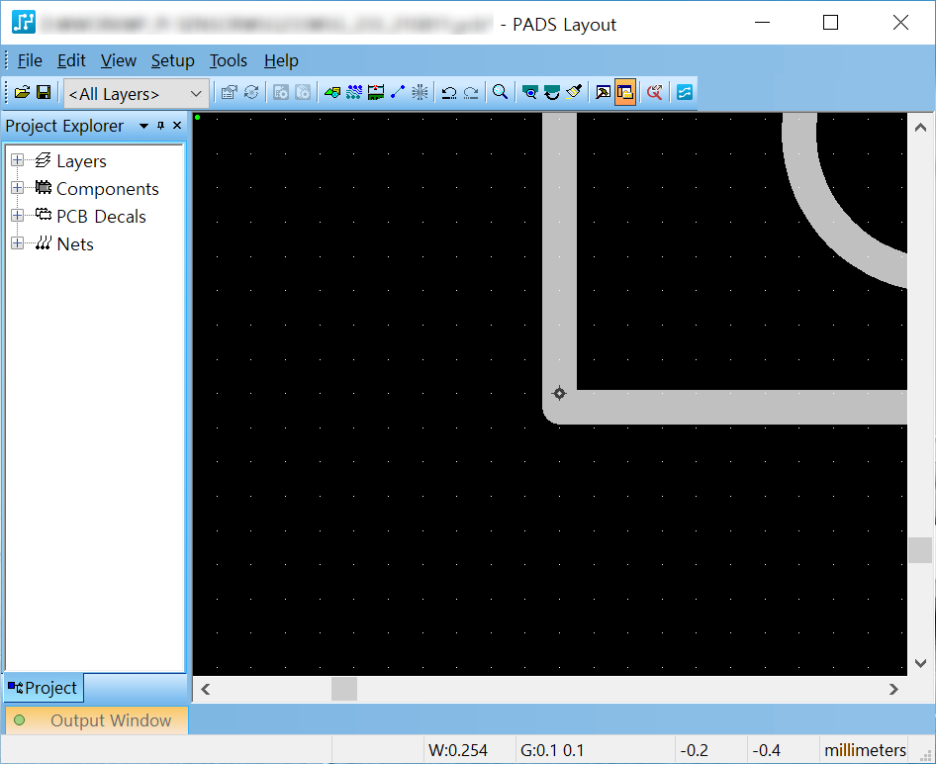

기준 좌표를 Board Outline의 모서리(교차점)에 지정하고 싶을 때 아래를 참조 하자.

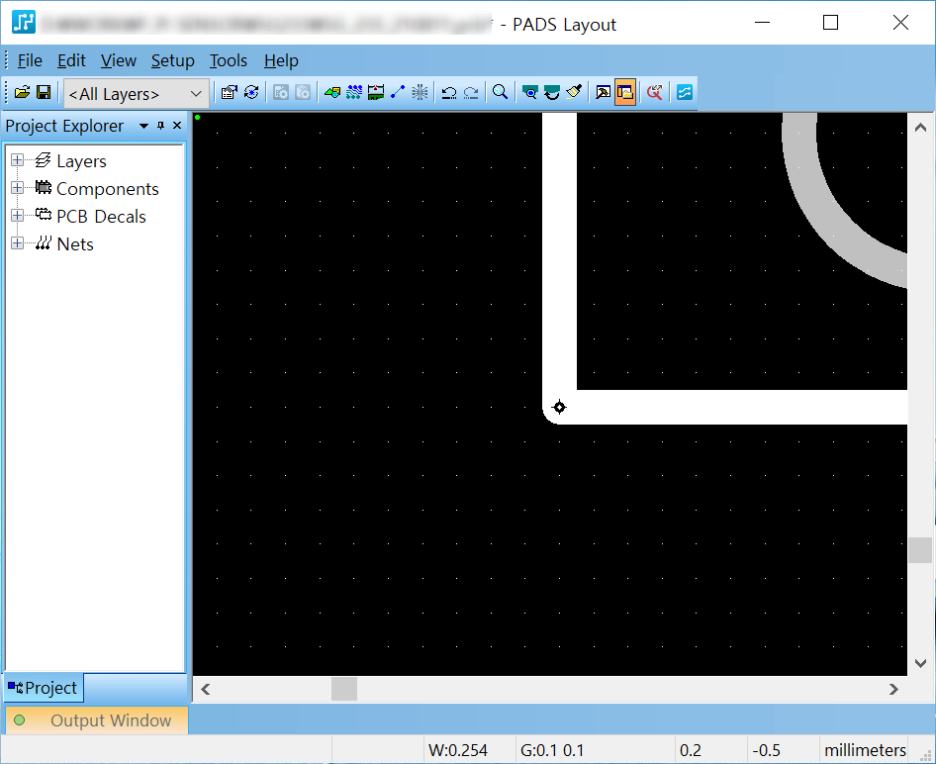

1. 기준 좌표를 Board Outline의 모서리(교차점)에 지정하고 싶을 때
2. Board Outline 모서리(교차점)에 기준 좌표를 지정하기 위해 두개의 Board Outline 선택
3. Setup - Set Origin

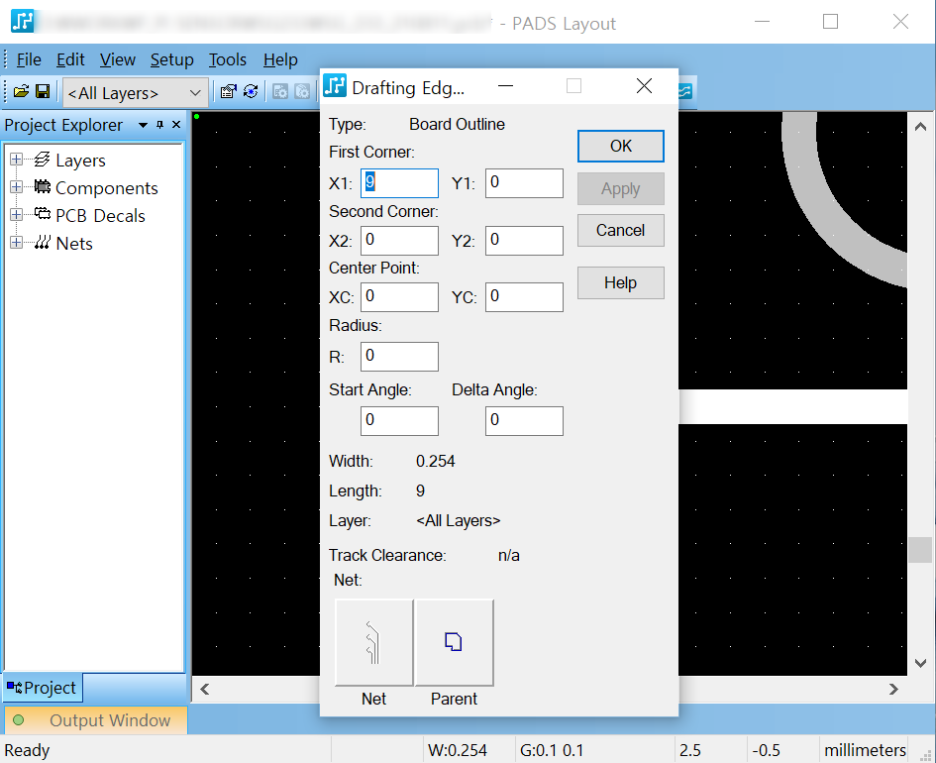

4. Board Outline의 Properties를 확인하여 제대로 지정 되었는지 확인
| PADS Layout - Pattern PDF 파일 출력 (0) | 2025.03.15 |
|---|---|
| OrCAD - 부품 번호(Reference) 정리 (0) | 2025.03.15 |
| PADS Layout - 다른 버전으로 저장하기(asc) (0) | 2025.03.15 |
| OrCAD - Library 불러오기 (0) | 2025.03.15 |
| OrCAD - Title Block 삽입 (0) | 2025.03.15 |
| PADS Layout - 다른 버전으로 저장하기(asc) |
PCB를 공유할 때 버전이 안맞으면 안 열리는 경우가 있다. 그럴때는 하위 버전으로 저장해서 공유해야 하는데 Save As... 로는 하위 버전 저장이 안되고 Export 기능을 써서 asc 파일로 저장해야 한다.
1. File - Export

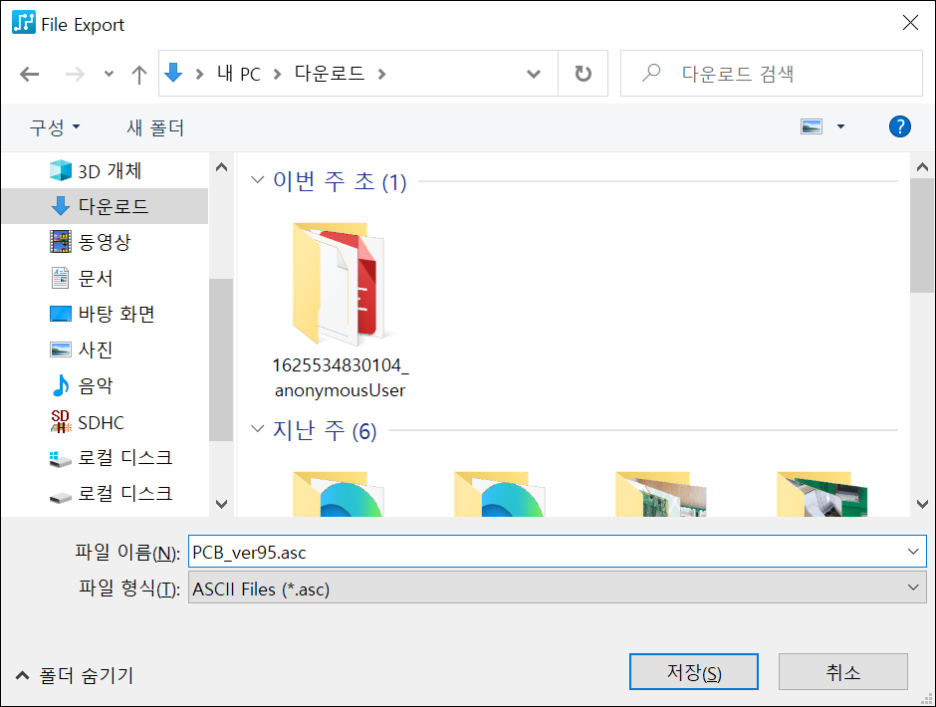

2. 이름 및 저장할 위치 지정
3. 변환할 버전 및 변환 범위 지정(모두 선택)
| OrCAD - 부품 번호(Reference) 정리 (0) | 2025.03.15 |
|---|---|
| PADS Layout - 기준 좌표 지정(Set Origin) (0) | 2025.03.15 |
| OrCAD - Library 불러오기 (0) | 2025.03.15 |
| OrCAD - Title Block 삽입 (0) | 2025.03.15 |
| PADS Layout - 좌표 데이터 추출 (0) | 2025.03.15 |

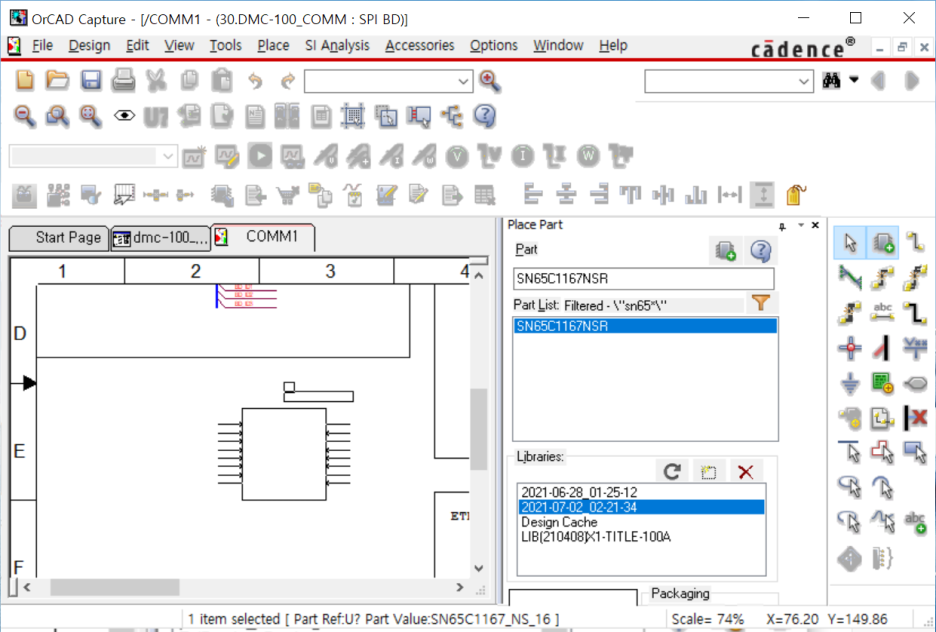

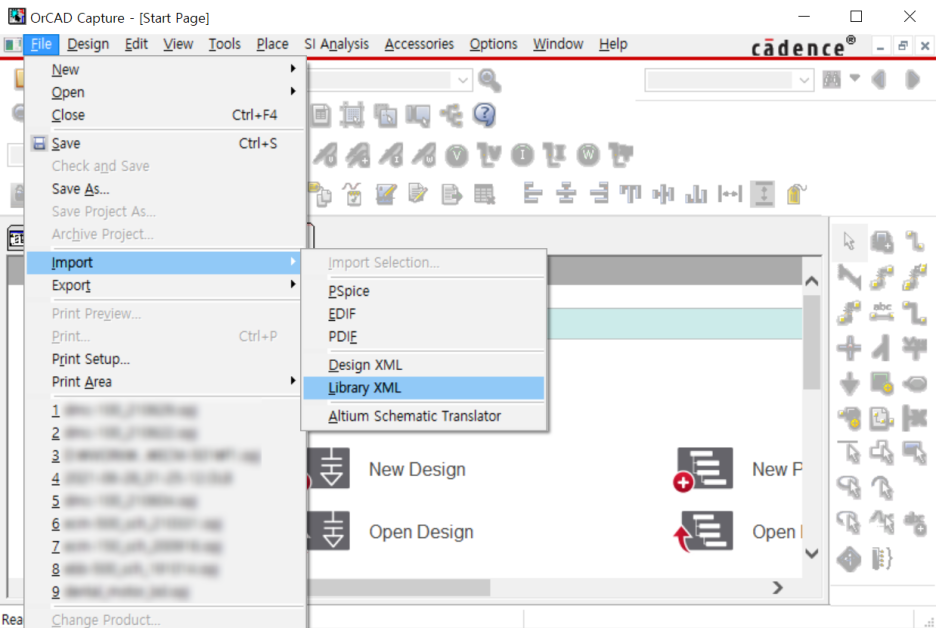

1. File - Import - Library XML

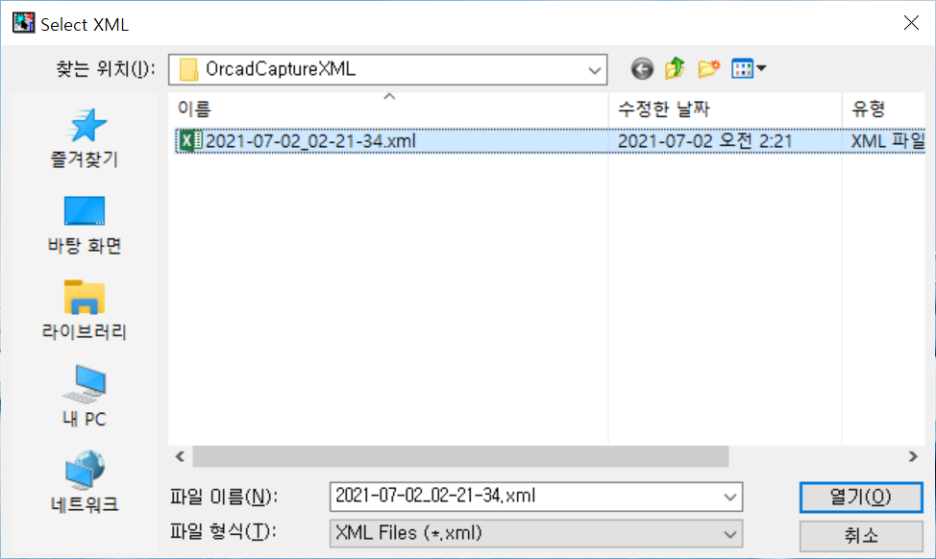

2. Load 'XML File'

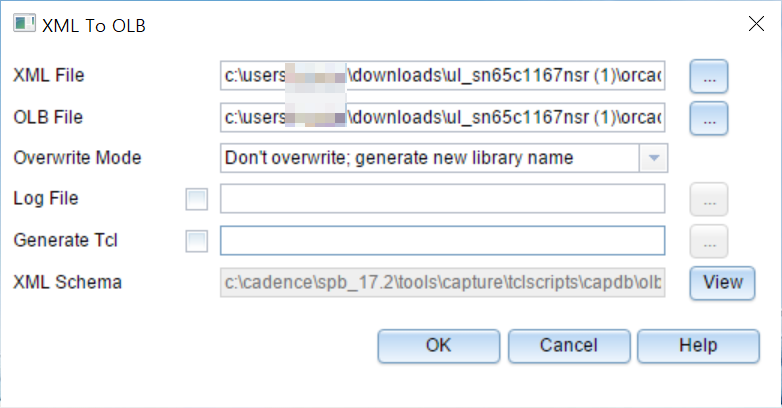

3. Press 'OK' Button

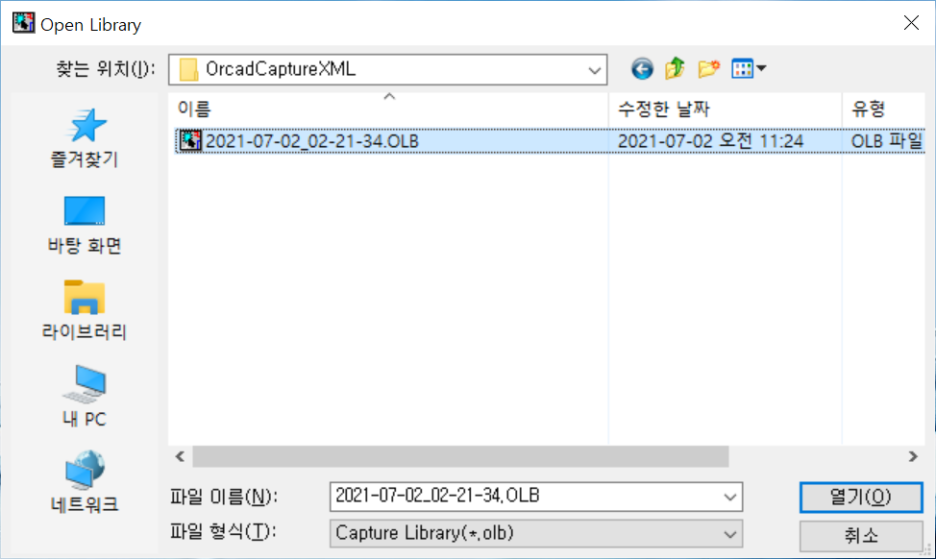

4. Place Part - Add Library - Load 'OLB FILE'
| PADS Layout - 기준 좌표 지정(Set Origin) (0) | 2025.03.15 |
|---|---|
| PADS Layout - 다른 버전으로 저장하기(asc) (0) | 2025.03.15 |
| OrCAD - Title Block 삽입 (0) | 2025.03.15 |
| PADS Layout - 좌표 데이터 추출 (0) | 2025.03.15 |
| PADS Layout - 시작 기초 및 단축키 (0) | 2025.03.15 |
OrCAD에서 Title Block은 Place Part에 없다.

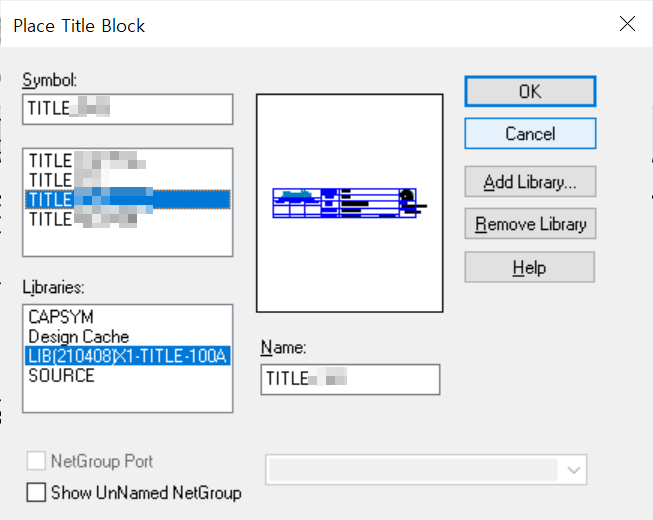

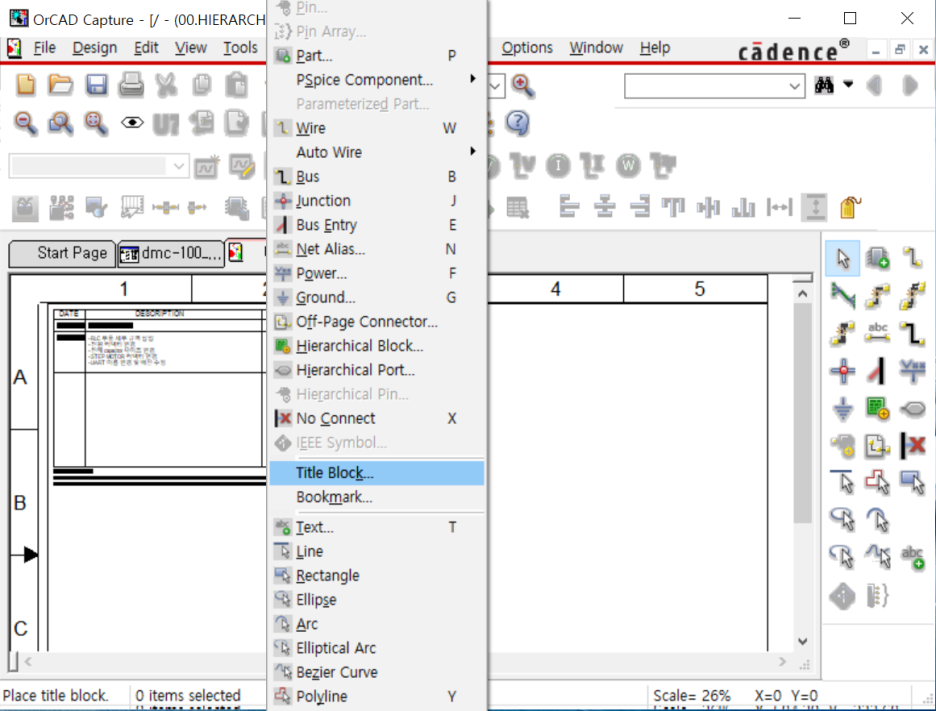

1. Place - Title Block

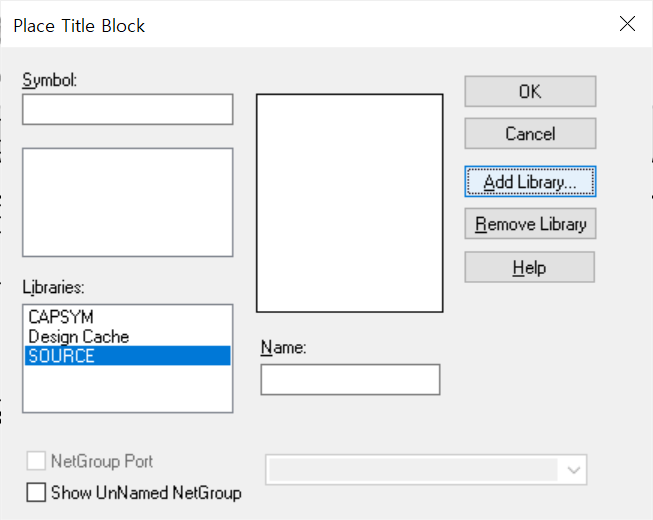

2. Add Library에서 만들어 놓은 Title Block 추가
3. 사용하고자 하는 Title Block 선택

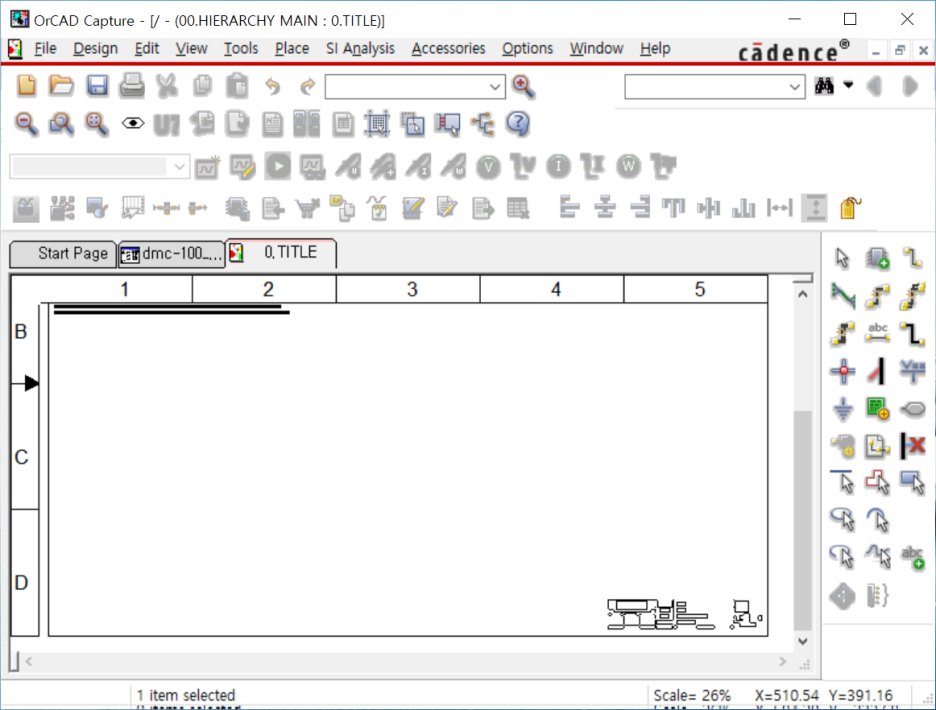

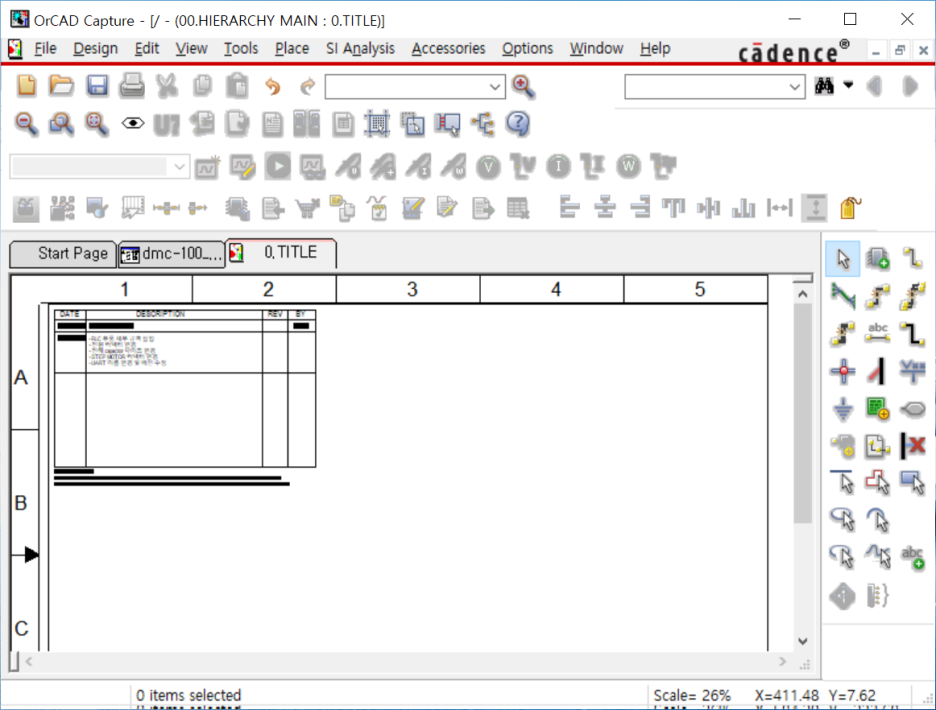

4. 회로도에 배치(삐져나오게 배치해도 예쁘게 안으로 들어옴)
참 쉽죠?
'아무리 Title Block을 배치해도 Title Block이 안보여요' 하시는 분은

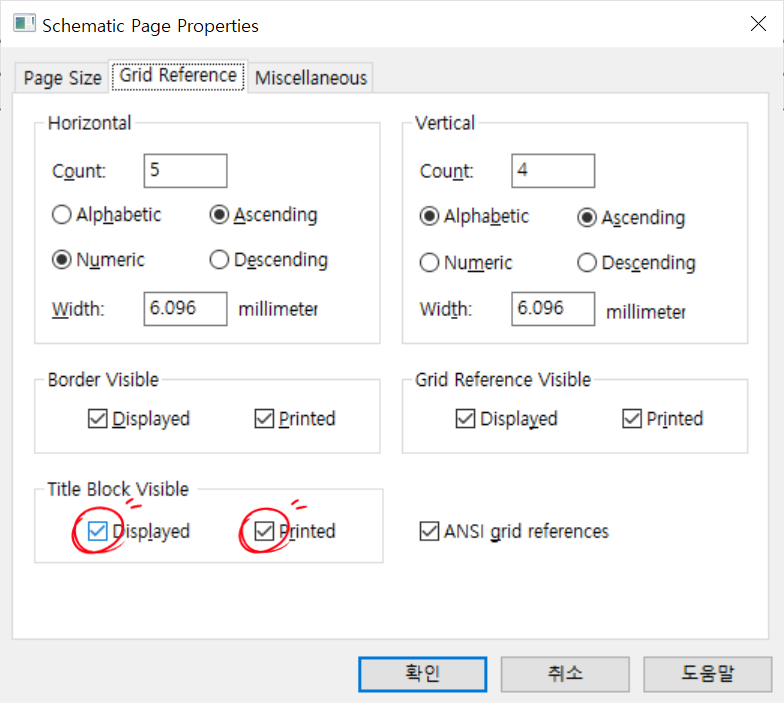

회로도 마우스 우클릭 하고 Schematic Page Properties에 들어가서
아래의 Title Block Visible이 'Displayed'로 되어있는지 확인 할 것.
| PADS Layout - 다른 버전으로 저장하기(asc) (0) | 2025.03.15 |
|---|---|
| OrCAD - Library 불러오기 (0) | 2025.03.15 |
| PADS Layout - 좌표 데이터 추출 (0) | 2025.03.15 |
| PADS Layout - 시작 기초 및 단축키 (0) | 2025.03.15 |
| PADS - PCB CAD Library (0) | 2025.03.15 |
pcb 데이터로 SMT를 치려면 좌표 데이터가 필요하다. 이 좌표 데이터 추출법을 알아본다.

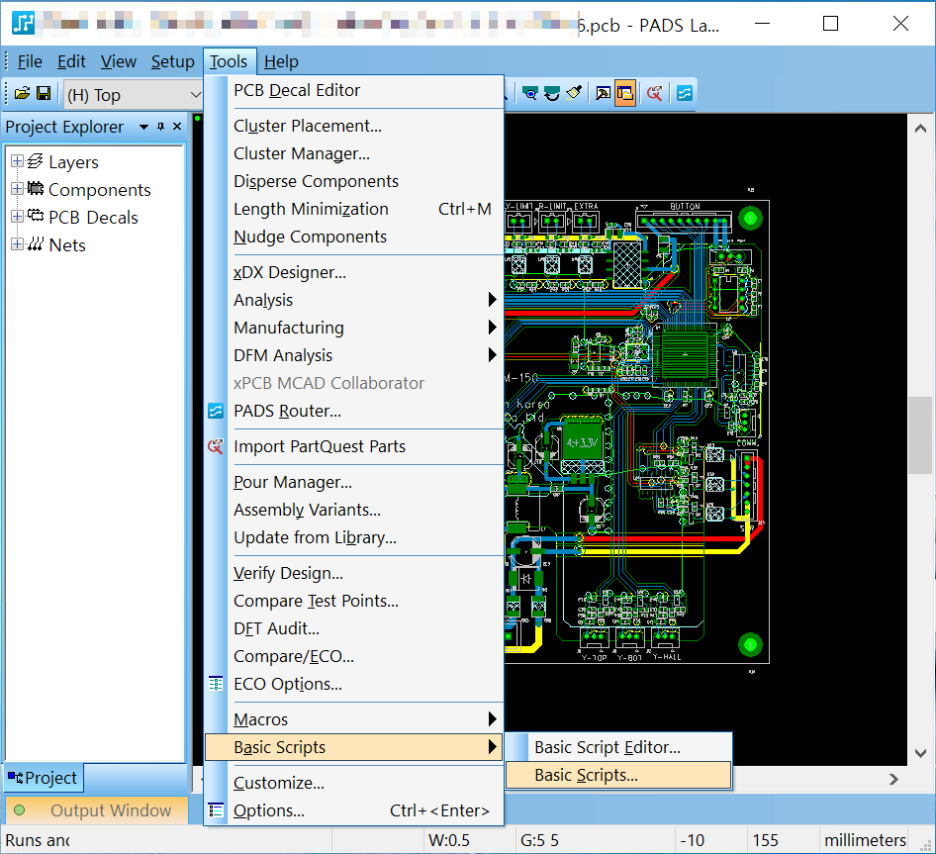

1. Tools → Basic Scripts → Basic Scripts

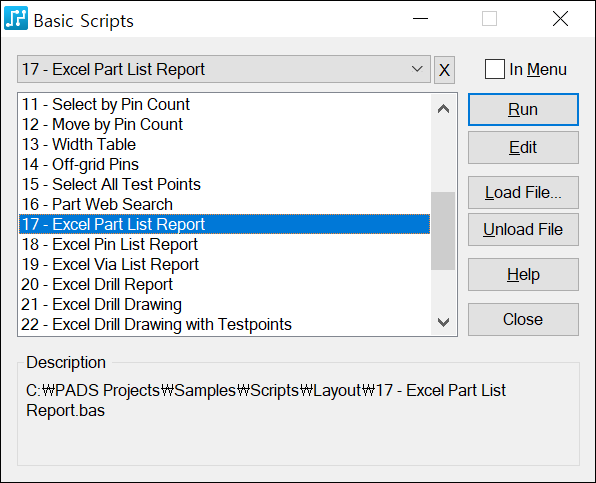

2. 17 - Excel Part List Report → Run

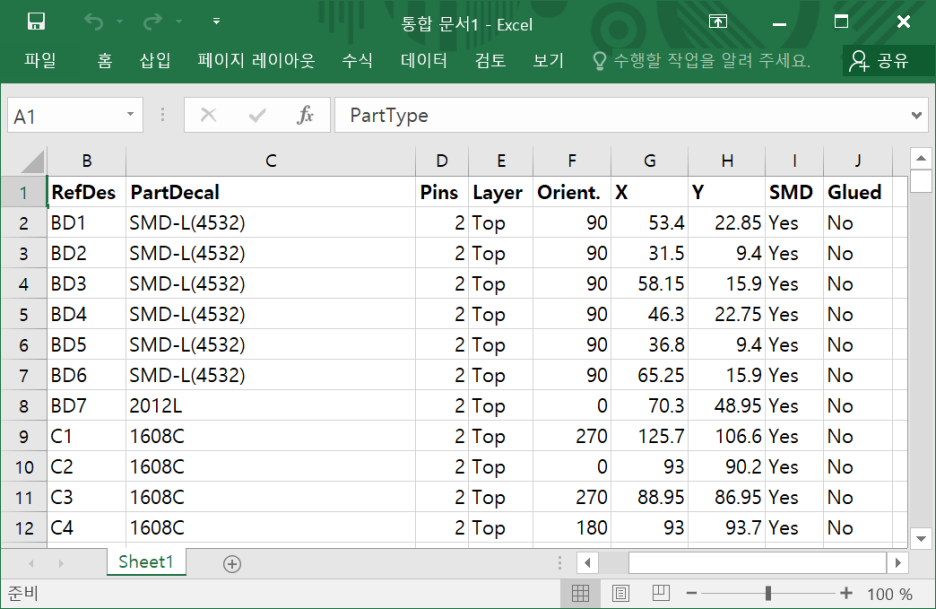

3. 좌표데이터 생성
참 쉽죠?
