STM32MP1 개발 환경 구축(4) - Cortex-A Developer Package 설치



Target Board	STM32MP157F-EV1(ST)
Host	PC - Ubuntu 22.04
목표	STM32MP1 개발 환경 구축 - Developer Package 설치

---

STM32MP1 Cortex-A에서 실행되는 소프트웨어를 개발하기 위한 Developer Package 설치 순서는 아래와 같다.



0. 추가 패키지 설치

1. SDK 다운로드 및 설치

2. SDK 시작

3. OpenSTLinux BSP packages 다운로드 및 설치

4. Linux Kernel 설치

5. gcnano 설치

6. U-Boot 설치

7. TF-A 설치

8. OP-TEE 설치

9. debug symbol files 확인



여기까지 하면 작성일 기준으로 아래의 개발 환경이 만들어 진다.

Target Board	STM32mp157F-EV1
STM32 MPU ecosystem release	v4.1.0
Ubuntu	ubuntu-22.04.1-desktop-amd64
yocto version	OpenEmbedded v4.1 (Kirkstone)



---

아래 링크를 참조하여 진행 한다. hello-world application은 개발 환경 설정 후에 하도록 한다.

https://wiki.st.com/stm32mpu/wiki/Getting_started/STM32MP1_boards/STM32MP157x-EV1/Develop_on_Arm%C2%AE_Cortex%C2%AE-A7/Install_the_SDK

Install the SDK - stm32mpu



0. 추가 패키지 설치

basic cross-compilation(Developer Package를 통해)이나 complex cross-compilation(Distribution Package를 통해)를 하려면 추가 우분투 패키지를 설치하라고 한다.

PC $ sudo apt-get update



PC $ sudo apt-get install gawk wget git diffstat unzip texinfo gcc-multilib build-essential chrpath socat cpio python3 python3-pip python3-pexpect xz-utils debianutils iputils-ping python3-git python3-jinja2 libegl1-mesa libsdl1.2-dev pylint xterm bsdmainutils libssl-dev libgmp-dev libmpc-dev lz4 zstd

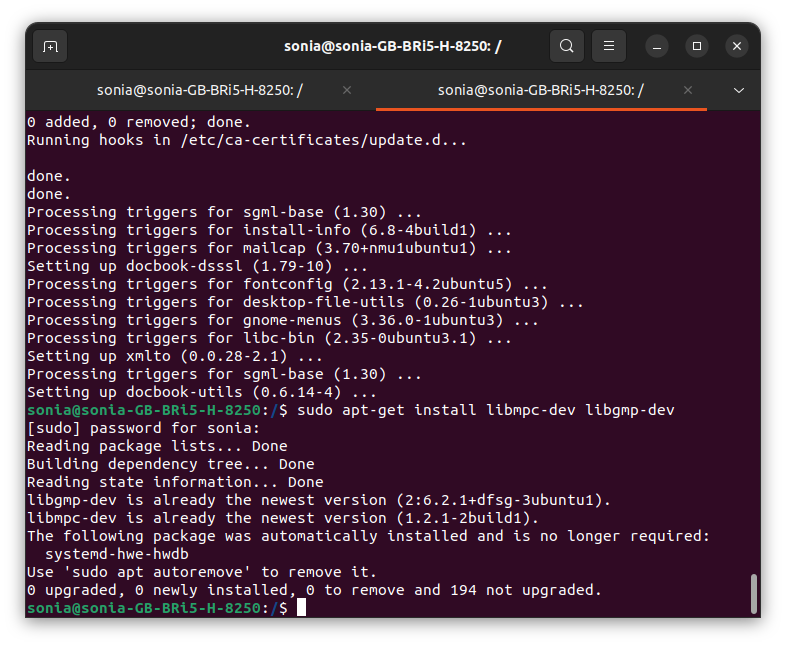

PC $ sudo apt-get install make xsltproc docbook-utils fop dblatex xmlto

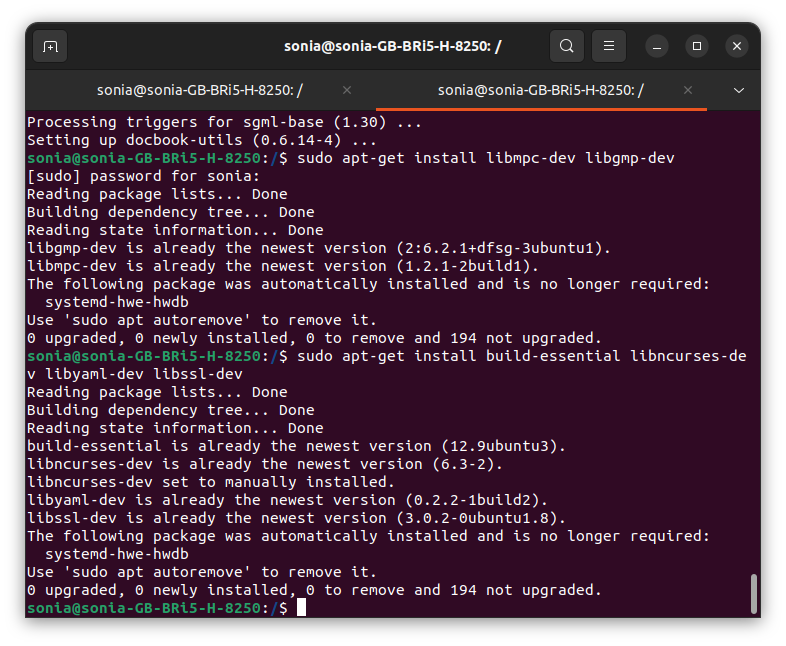

PC $ sudo apt-get install libmpc-dev libgmp-dev



PC $ sudo apt-get install build-essential libncurses-dev libyaml-dev libssl-dev





지금 부터는 아래 링크를 참조하여 진행한다.

https://wiki.st.com/stm32mpu/wiki/STM32MP1_Developer_Package



1. SDK 다운로드 및 설치

1-1. 아래 링크에서 'Yocto_SDK(Yocto SDK)' Download



https://www.st.com/en/embedded-software/stm32mp1dev.html

STM32MP1Dev - STMicroelectronics

en.SDK-x86_64-stm32mp1-openstlinux-5.15-yocto-kirkstone-mp1-v22.11.23.tar.gz



1-2. 다운로드 받은 파일 gzip 풀기

PC $ gzip -d en.SDK-x86_64-stm32mp1-openstlinux-5.15-yocto-kirkstone-mp1-v22.11.23.tar.gz



1-3. tar 풀기

PC $ tar xvf en.SDK-x86_64-stm32mp1-openstlinux-5.15-yocto-kirkstone-mp1-v22.11.23.tar



1-4. 스크립트를 실행 가능하게 하기 위해 권한 변경

PC $ chmod +x st-image-weston-openstlinux-weston-stm32mp1-x86_64-toolchain-4.0.4-openstlinux-5.15-yocto-kirkstone-mp1-v22.11.23.sh



1-5. st-image-weston-openstlinux-weston-stm32mp1-x86_64-toolchain-4.0.4-openstlinux-5.15-yocto-kirkstone-mp1-v22.11.23.sh

스트립트를 실행 하여 설치

PC $ ./st-image-weston-openstlinux-weston-stm32mp1-x86_64-toolchain-4.0.4-openstlinux-5.15-yocto-kirkstone-mp1-v22.11.23.sh



1-6. 설치 경로는

/home/본인PC이름/STM/Developer-package/SDK

로 지정

Terminal에서 실행하던, X 윈도우에서 실행하던 결과는 동일

1-7. 설치 확인



2. SDK 시작

2-1. SDK 환경 설정 스크립트 실행

PC $ source /home/본인PC이름/STM/Developer-package/SDK/environment-setup-cortexa7t2hf-neon-vfpv4-ostl-linux-gnueabi



2-2. 환경 설정 확인

PC $ echo $ARCH



PC $ echo $CROSS_COMPILE



PC $ $CC --version



PC $ echo $OECORE_SDK_VERSION





3. OpenSTLinux BSP packages 다운로드 및 설치

3-1. 아래 링크에서 'STM32MP1Dev(STM32MP1 OpenSTLinux Developer Package)' 다운로드



https://www.st.com/en/embedded-software/stm32mp1dev.html

STM32MP1Dev - STMicroelectronics

en.SOURCES-stm32mp1-openstlinux-5.15-yocto-kirkstone-mp1-v22.11.23.tar.gz



3-2. 다운로드 받은 파일 gzip 풀기

PC $ gzip -d en.SOURCES-stm32mp1-openstlinux-5.15-yocto-kirkstone-mp1-v22.11.23.tar.gz



3-3. /home/본인PC이름/STM/Developer-package 설치 경로에다 tar 풀기

PC $ tar xvf en.SOURCES-stm32mp1-openstlinux-5.15-yocto-kirkstone-mp1-v22.11.23.tar





/home/본인PC이름/STM/Developer-package/stm32mp1-openstlinux-5.15-yocto-kirkstone-mp1-v22.11.23/sources/arm-ostl-linux-gnueabi

폴더로 이동



4. Linux Kernel 설치

PC $ cd linux-stm32mp-5.15.67-stm32mp-r2-r0/



PC $ tar xvf linux-5.15.67.tar.xz



PC $ cd linux-5.15.67/

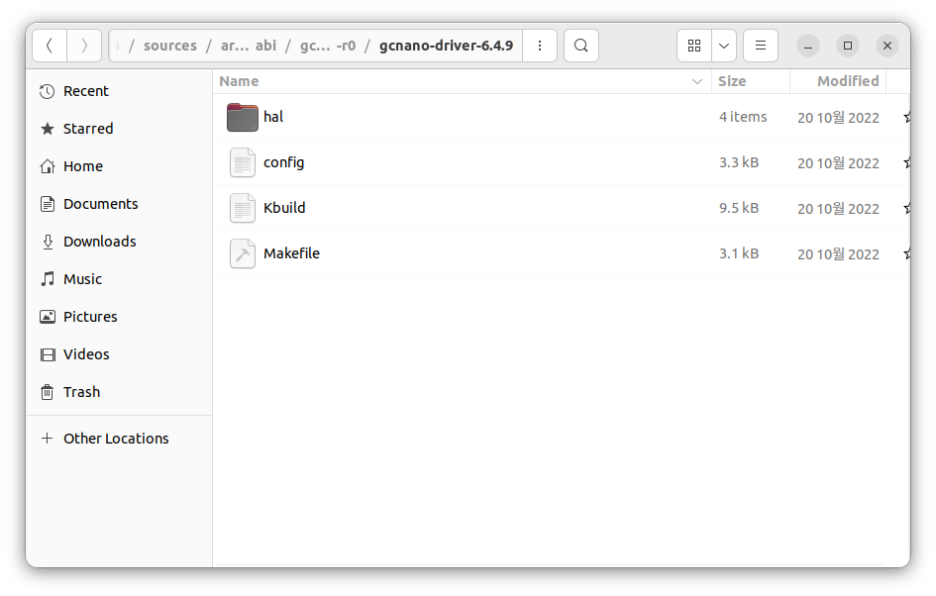

5. gcnano 설치

PC $ cd gcnano-driver-stm32mp-6.4.9-stm32mp-r2-r0/



PC $ tar xvf gcnano-driver-stm32mp-6.4.9-stm32mp-r2-r0.tar.xz



PC $ cd gcnano-driver-6.4.9/





6. U-Boot 설치

PC $ cd u-boot-stm32mp-v2021.10-stm32mp-r2-r0/



PC $ tar xvf u-boot-stm32mp-v2021.10-stm32mp-r2-r0.tar.xz



PC $ cd u-boot-stm32mp-v2021.10-stm32mp-r2/

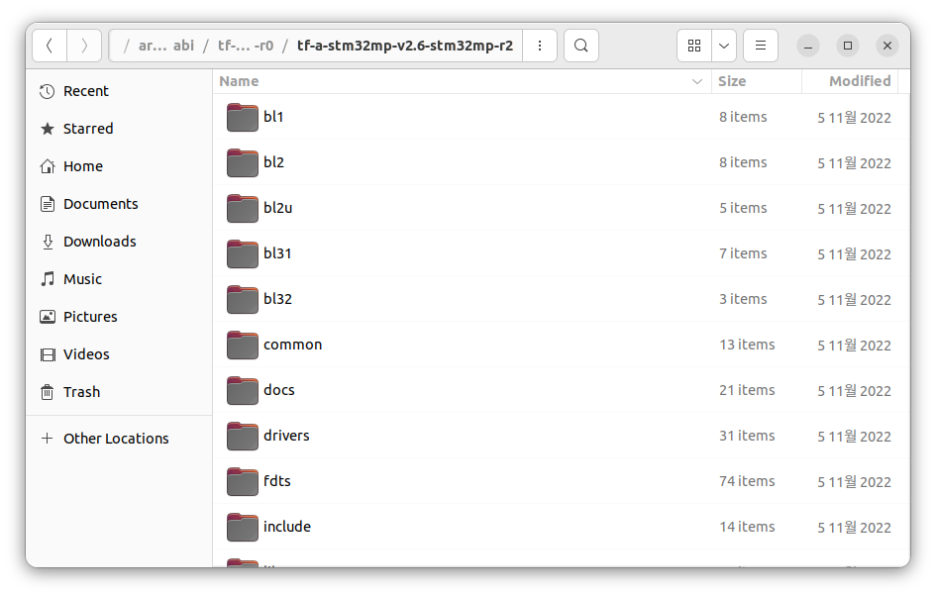

7. TF-A 설치

PC $ cd tf-a-stm32mp-v2.6-stm32mp-r2-r0/



PC $ tar xvf tf-a-stm32mp-v2.6-stm32mp-r2-r0.tar.xz



PC $ cd tf-a-stm32mp-v2.6-stm32mp-r2/

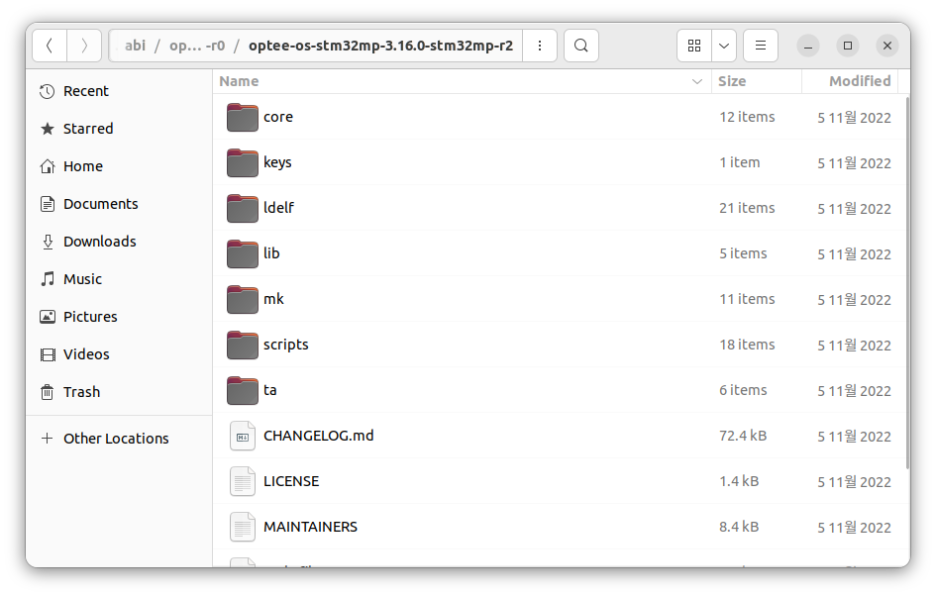

8. OP-TEE 설치

PC $ cd optee-os-stm32mp-3.16.0-stm32mp-r2-r0/



PC $ tar xvf optee-os-stm32mp-3.16.0-stm32mp-r2-r0.tar.xz



PC $ cd optee-os-stm32mp-3.16.0-stm32mp-r2/





9. debug symbol files 확인

/home/본인PC이름/STM/Developer-package/stm32mp1-openstlinux-5.15-yocto-kirkstone-mp1-v22.11.23/images/stm32mp1/

폴더로 이동
