TouchGFX 설치 및 image 띄우기



MCU	STM32H747I-DISCO(ST)
IDE	STM32CubeIDE + TouchGFX
목표	TouchGFX 설치

- TouchGFX

TouchGFX는 최첨단 GUI 개발에 필요한 모든 것을 제공하는 첨단 GUI 툴

https://www.st.com/ko/stm32/stm32/landing/stm32-graphic-user-interface.html



STM32 그래픽 사용자 인터페이스 - STMicroelectronics



1. STM32CubeIDE 실행

1-1. Help - Manage Embedded Software Package

대표사진 삭제

사진 설명을 입력하세요.



1-2. TouchGFX 검색 및 Download

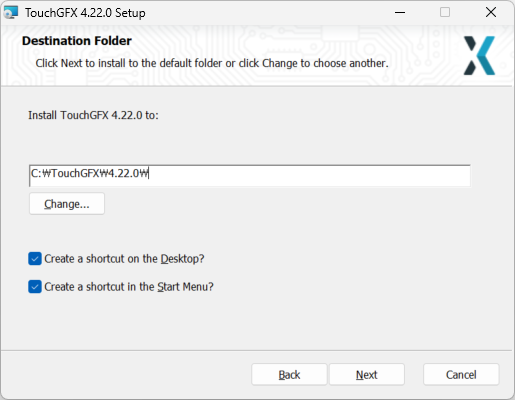

1-3. 윈도우 검색기에서 touch로 검색하여 설치

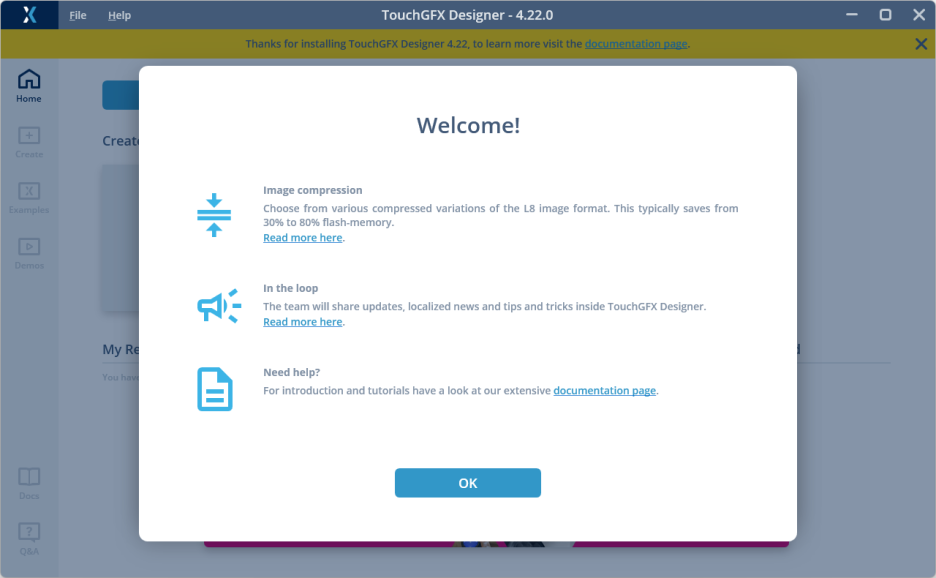

2. TouchGFX Designer 실행

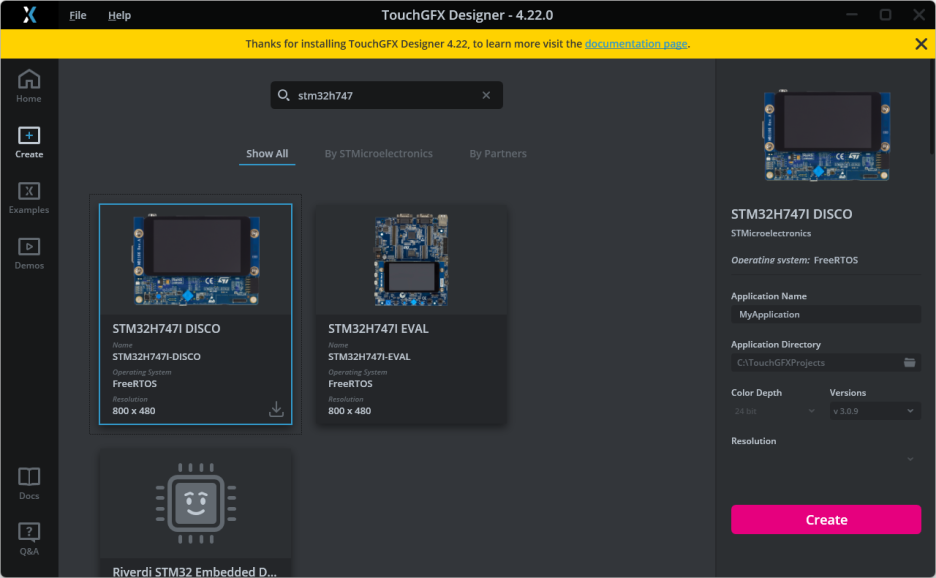

2-1. Target board 선택하여 Create

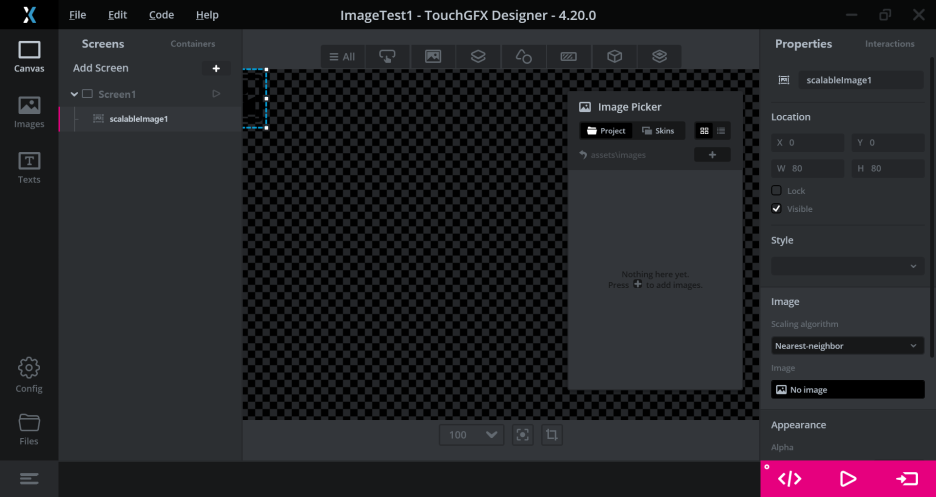

2-2. Images - Scalable Image

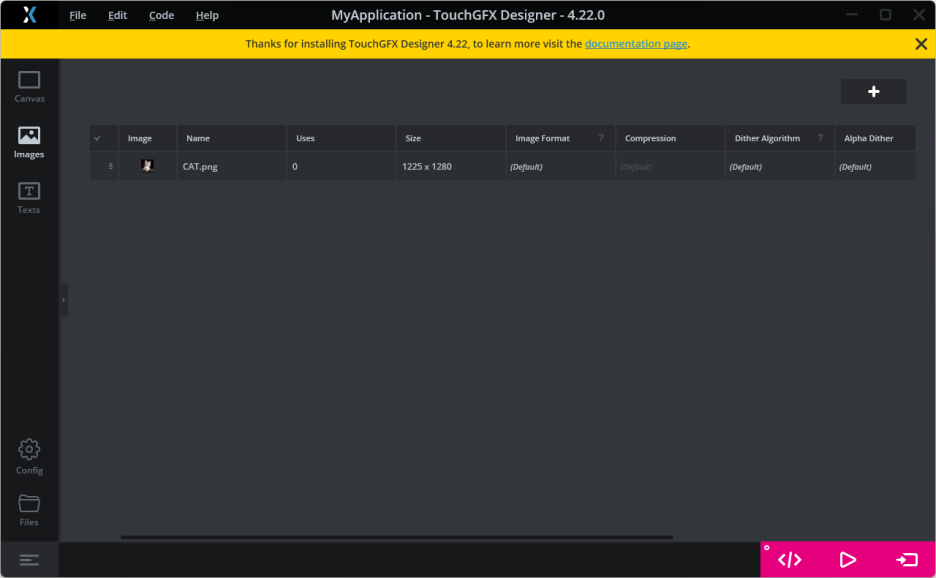

2-3. Image 추가



※ *.png file만 추가 가능



2-4. Generate Code(F4)



2-5. Run Simulator(F5)

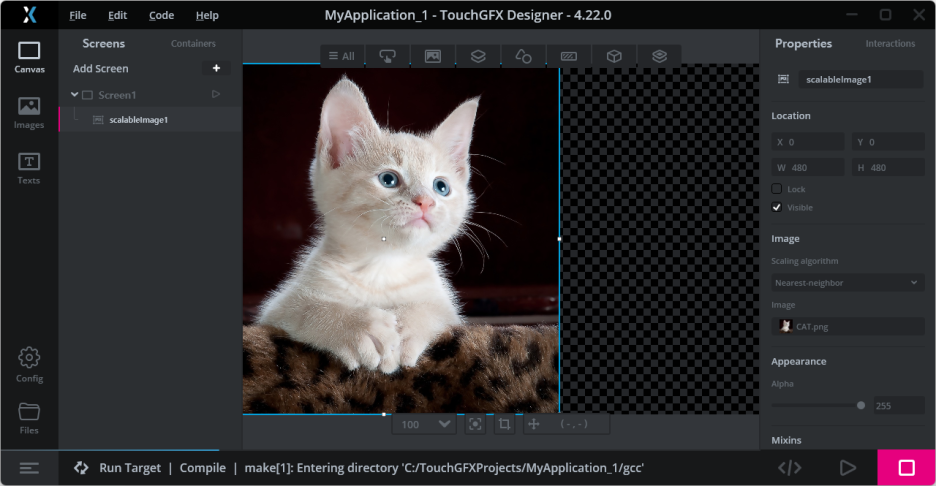

2-6. Run Target(F6)

※ Run Target 전에 STM32CubeProgrammer가 설치 되어 있어야 함

※ 이 단계에서 이유없이 에러가 나면 TouchGFX를 관리자 권한으로 실행 시켜 볼것
